Bình tiếp nhận hóa chất kháng axit lót PTFE

Bình thu nhận hóa chất chịu axit lót PTFE thuộc thiết bị đệm trung gian phía quy trình, được tối ưu hóa đặc biệt cho các điều kiện làm việc tiếp nhận chất lỏng có tính axit, khác với các bể tiếp nhận đa phương tiện thông thường và bể chứa tĩnh lớn. Nó được lắp đặt tại các vị trí đầu ra của cột chưng cất axit, lò phản ứng axit và thiết bị ngưng tụ, để thu gom ngay chất lỏng ngưng tụ axit nóng và chất lỏng xả phản ứng.

Nước ngưng có tính axit nóng gây ra cả tác động nhiệt độ và nguy cơ xói mòn axit; các máy thu kim loại thông thường sẽ bị ăn mòn nhanh chóng, trong khi các thùng nhựa thông thường không thể chịu được quá trình chân không và sốc ngưng tụ ở nhiệt độ cao. Bộ thu này kết hợp vỏ thép carbon chịu áp lực và lớp lót bên trong được bọc hoàn toàn liền mạch bằng PTFE, đối phó hiệu quả với dòng chất lỏng axit nóng định kỳ.

Triển khai rộng rãi trong dây chuyền tổng hợp axit, thu hồi axit thải tẩy rửa và dây chuyền sản xuất thu hồi ngưng tụ fluorochemical cho các nhà máy hóa chất ở nước ngoài.

Bảng thông số kỹ thuật hoàn chỉnh

Bình tiếp nhận hóa chất kháng axit lót PTFE là gì？

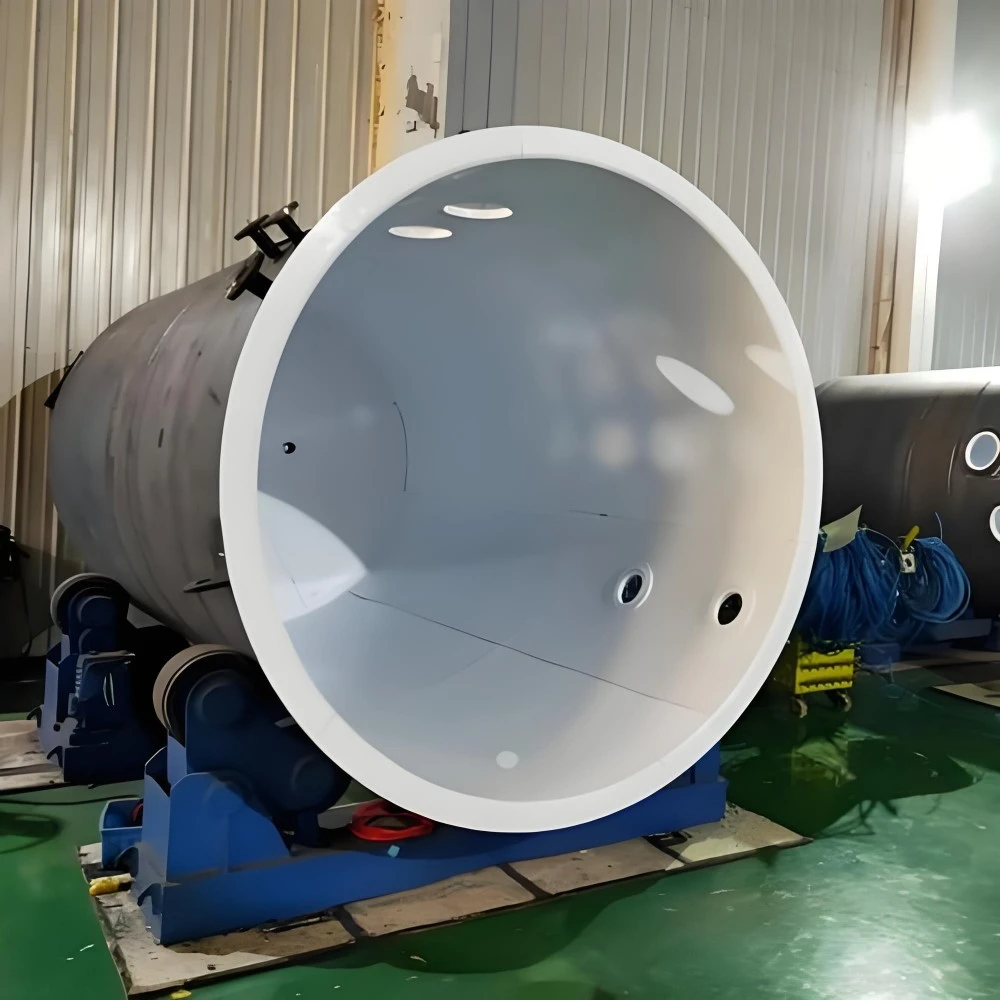

Bình thu nhận hóa chất chịu axit được lót bằng PTFE là bình đệm trung gian chịu áp lực dành riêng cho các vòng xử lý hóa chất có tính axit. Nó bao gồm lớp vỏ ngoài chịu áp lực bằng thép carbon và lớp lót bên trong liền mạch bằng nhựa PTFE được ép chân không bao phủ khoang bể, hố ga và tất cả các vòi phun kết nối. Chức năng cốt lõi của nó là tiếp nhận tạm thời và đệm trong thời gian ngắn chất ngưng tụ axit nóng và xử lý chất lỏng xả đến từ các lò phản ứng ngược dòng hoặc cột chưng cất, trước khi chuyển môi trường sang các đơn vị lưu trữ hoặc xử lý tiếp theo. Nó không được sử dụng để dự trữ tĩnh lâu dài hoặc phản ứng khuấy hóa học. Được trang bị vòi phun chuyên dụng cho đầu vào ngưng tụ, giám sát mức chất lỏng, cân bằng chân không và đầu ra chất lỏng axit. Có sẵn ở dạng kết cấu dọc và ngang, đồng thời kết nối với hệ thống đường ống chịu axit lót PTFE thông qua mặt bích chống ăn mòn HG20536.

Ưu điểm sản phẩm cốt lõi

1. Chống ăn mòn theo định hướng mục tiêu cho ngưng tụ axit nóng Lớp lót PTFE toàn diện chống lại sự cọ rửa và xói mòn do ngưng tụ axit nóng định kỳ đi vào, giải quyết vấn đề hỏng hóc sớm của bộ thu kim loại dưới tác động của axit nóng xen kẽ.

2. Thích ứng với quy trình cân bằng chân không Hiệu suất ổn định trong trạng thái làm việc áp suất vi âm của quy trình, phù hợp với quy trình thu gom nước ngưng tụ axit chưng cất chân không, tránh sự phân tách lớp lót dưới sự dao động áp suất định kỳ.

3. Nhiều vòi phun được tùy chỉnh cho vòng xử lý axit Các vòi phun chức năng dành riêng trước cho đầu vào ngưng tụ, thước đo mức chất lỏng, cân bằng chân không và xả axit-lỏng. Không cần mở thêm lỗ tại chỗ, ngăn ngừa hư hỏng lớp lót do xử lý thứ cấp.

4. Bề mặt bên trong ít cặn để chuyển đổi theo mẻ axit Thành bên trong bằng PTFE chống dính mịn giúp giảm cặn trung bình có tính axit, thuận tiện cho việc xả khi chuyển đổi các mẻ axit khác nhau, giảm nguy cơ lây nhiễm chéo giữa các chu trình sản xuất loại axit khác nhau.

5. Tùy chọn hình thức lắp đặt kép Loại nhỏ gọn theo chiều dọc dành cho thiết bị gắn trên bệ; phiên bản có yên ngang dành cho không gian nhà xưởng có chiều cao hạn chế, thích ứng linh hoạt với cách bố trí đường ống thượng nguồn-hạ lưu.

6. Khả năng tương thích giao diện chống ăn mòn thống nhất Tiêu chuẩn mặt bích được lót hoàn toàn bằng PTFE HG20536, khớp nối liền mạch với lò phản ứng được lót bằng axit Zhuoyan, cột chưng cất, đường ống và phụ kiện để mua sắm một cửa hoàn chỉnh cho quy trình axit.

Các trường ứng dụng chính

Chủ yếu được áp dụng trong các liên kết đệm quy trình sản xuất hóa chất liên quan đến axit, với hồ sơ giao hàng ra nước ngoài cho các nhà máy hóa chất vô cơ ở Đông Nam Á và Trung Đông:

Dây chuyền chưng cất axit vô cơ: Tiếp nhận nước ngưng cho axit clohydric, quá trình tinh chế axit nitric

Nhà máy hóa chất huỳnh quang: Chất đệm tạm thời ngưng tụ nóng có chứa axit flohydric nóng

Dự án thu hồi axit thải tẩy rửa: Tiếp nhận nước thải axit thải từ xưởng tẩy chua

Tổng hợp axit hóa học tốt: Đệm ngắn hạn cho chất lỏng phóng điện phản ứng axit

Xử lý chất thải-chất lỏng ăn mòn bảo vệ môi trường: Tiếp nhận nước thải có tính axit đậm đặc

Xưởng thử nghiệm quy trình axit quy mô thí điểm: Thu thập chất trung gian cho phản ứng thí điểm axit quy mô nhỏ

Quy trình sản xuất tiêu chuẩn

1. Hàn tích hợp vỏ thép carbon, đánh bóng toàn bộ khoang bên trong bể và tất cả các đường nối hàn vòi phun để loại bỏ các góc nhọn.

2. Tẩy dầu mỡ ở nhiệt độ cao 500oC để loại bỏ ứng suất dư hàn, ngăn ngừa biến dạng lớp lót dưới tác động axit nóng định kỳ.

3. Phun cát hạng nặng Sa2.5 cho bề mặt khoang bên trong, đảm bảo cường độ bám dính cao cho tấm PTFE.

4. Xử lý kích hoạt natri của tấm thô PTFE nhập khẩu; cán màng chân không liền mạch bên trong xưởng sạch 10000 cấp. Hàn nóng chảy PFA kép cho tất cả các góc chuyển tiếp vòi phun chịu sự cọ rửa của axit ngưng tụ.

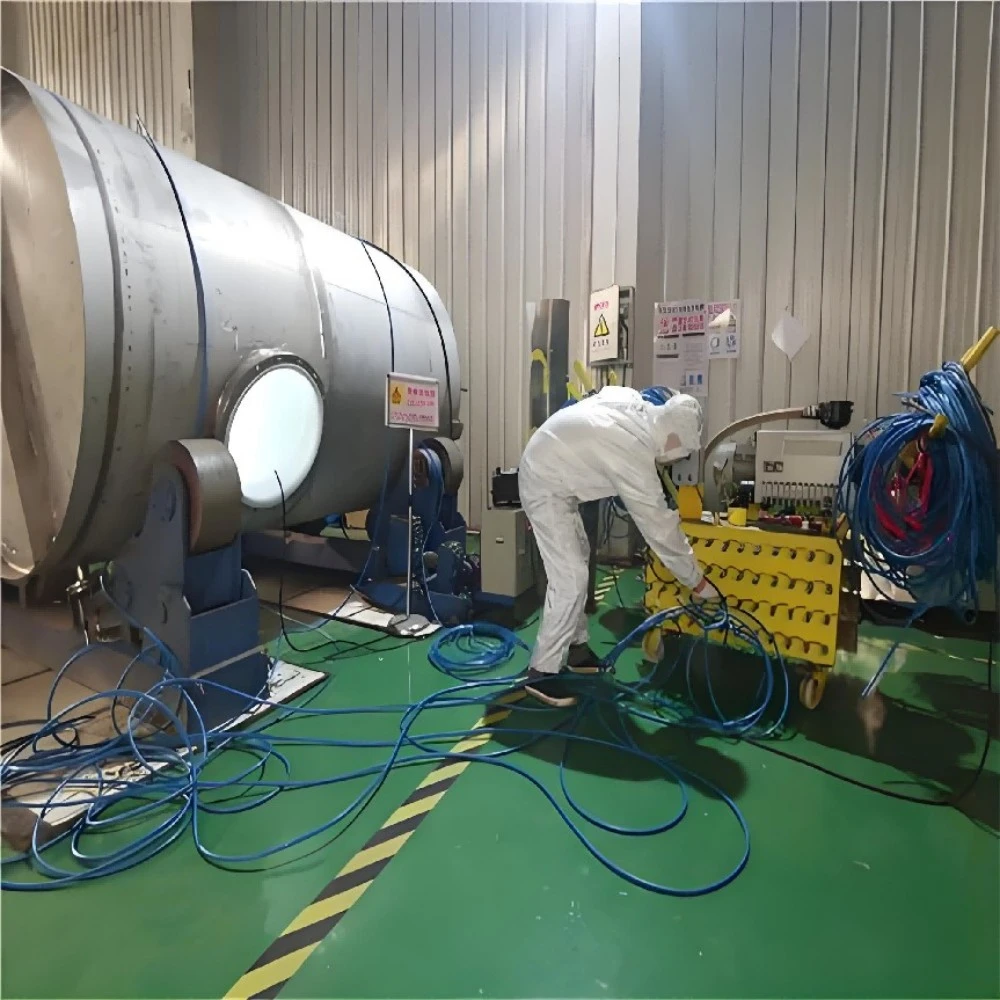

5. Kiểm tra quét tia lửa 10KV di động toàn tường, phát hiện tập trung vào các vị trí khớp nối vòi-thùng-thân dễ bị axit xâm nhập.

6. Thử nghiệm giữ thủy lực áp suất thiết kế gấp 1,2 lần, giữ áp suất 30 phút mà không giảm áp suất.

7. Vệ sinh khoang bên trong để loại bỏ bụi nhà xưởng; mọi lỗ mở của mặt bích đều được bịt kín bằng nắp bảo vệ chống trầy xước chuyên dụng của PTFE. Bao bì bằng gỗ gia cố để vận chuyển đường biển-đất liền.

Câu hỏi thường gặp

Câu hỏi 1: Bình thu nhận hóa chất kháng axit được lót bằng nhựa PTFE này có thể thu thập chất ngưng tụ chứa axit hydrofluoric nóng không? Trả lời: Nó có thể hoạt động đối với nước ngưng nóng có chứa HF khi được nâng cấp lên lớp lót PTFE dày 3mm, vui lòng thông báo thành phần nước ngưng trước khi đặt hàng.

Câu hỏi 2: Có những lựa chọn lắp đặt nào cho bình tiếp nhận quy trình axit này? A: Loại nhỏ gọn theo chiều dọc để gắn trên bệ thiết bị; phiên bản có yên nằm ngang dành cho bố trí nhà xưởng có chiều cao hạn chế.

Câu 3: Khoan tại chỗ có được phép bổ sung thêm vòi phun sau khi giao hàng không? Trả lời: Nghiêm cấm việc khoan hoặc cắt tại chỗ, điều này sẽ phá hủy lớp lót PTFE tích hợp; xác nhận tất cả các vị trí vòi phun trong giai đoạn vẽ trước khi sản xuất.

Câu hỏi 4: Bình thu này có thể phù hợp với cột chưng cất kháng axit và đường ống lót hiện có không? Trả lời: Nó áp dụng tiêu chuẩn mặt bích chống ăn mòn thống nhất HG20536, có thể gắn trực tiếp với các thiết bị xử lý lót flo và phụ kiện đường ống chống axit đầy đủ của chúng tôi.

Câu hỏi 5: Mỗi tàu tiếp nhận sẽ vượt qua những cuộc kiểm tra nào trước khi giao hàng? Trả lời: Mỗi thiết bị đều trải qua quá trình quét tia lửa trên toàn bộ thành (nhấn mạnh vào các mối nối vòi phun) cộng với thử nghiệm kép độ kín giữ áp suất thủy lực.

Q6: Bảo hành chính thức bao gồm những gì? A: Vỏ thép cacbon bảo hành kết cấu 10 năm; Lớp lót PTFE bảo hành 5 năm (không bao gồm trầy xước nhân tạo, va đập và hư hỏng do vận hành sai); vòi phun và phụ kiện bảo hành 2 năm.
