Phạm vi sản phẩm của chúng tôi bao gồm thiết bị lót tấm PTFE, phun sơn PTFE và sơn lăn, thiết bị lót nhựa, ống và phụ kiện bằng thép lót PTFE, cũng như các thành phần fluoropolymer liên quan được làm từ PTFE, PFA, ETFE, FEP và các vật liệu tiên tiến khác.
Zhuoyan, một nhà sản xuất chuyên nghiệp đến từ Trung Quốc, cung cấp các khuỷu ống quy trình công nghiệp lót PTFE được thiết kế cho các hệ thống đường ống yêu cầu chuyển hướng chống ăn mòn. Những phụ kiện này kết hợp vỏ thép—có sẵn bằng thép cacbon hoặc thép không gỉ—với lớp lót bên trong bằng PTFE. Vỏ thép cung cấp độ bền cơ học và khả năng chịu áp lực, trong khi lớp lót PTFE bảo vệ chống lại sự tấn công hóa học từ môi trường xử lý mạnh.
| tham số | Đặc điểm kỹ thuật |
| Kích thước danh nghĩa | DN25 – DN600 (1” – 24”) |
| góc khuỷu tay | 45°, 90° (có sẵn các góc tùy chỉnh) |
| Vật liệu vỏ thép | thép cacbon, thép không gỉ 304/316 |
| Vật liệu lót | PTFE nguyên chất / PTFE chống tĩnh điện |
| Nhiệt độ hoạt động | -180°C đến +160°C |
| Áp suất vận hành | Lên tới 3,0 – 4,0 MPa |
| Độ dày lót | Thay đổi theo kích thước và đặc điểm kỹ thuật |

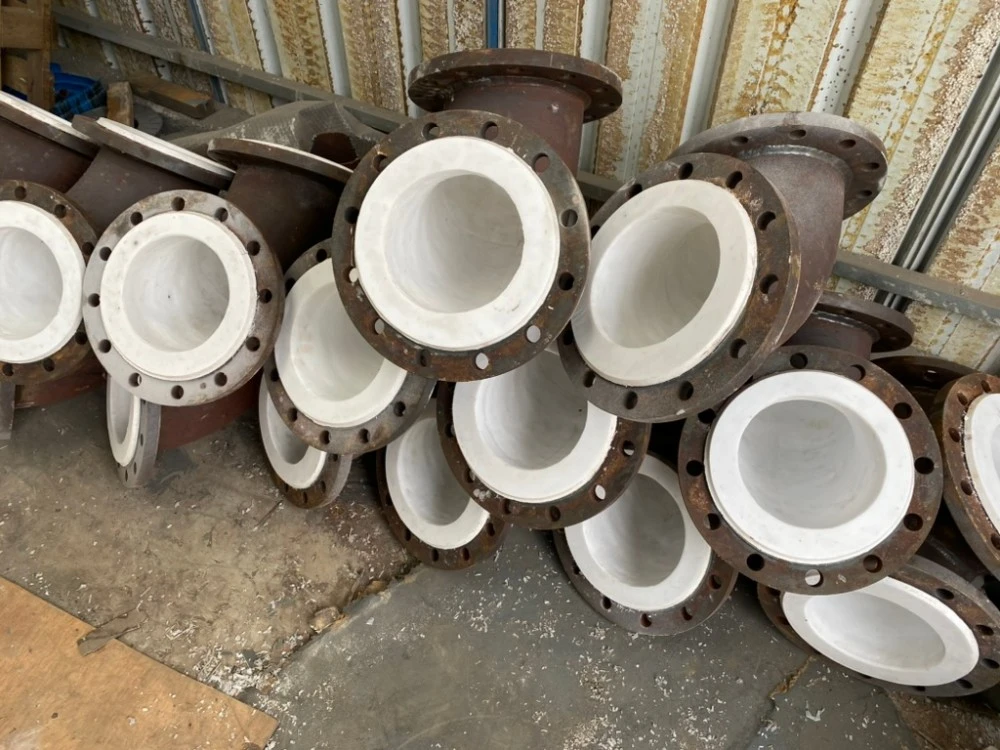

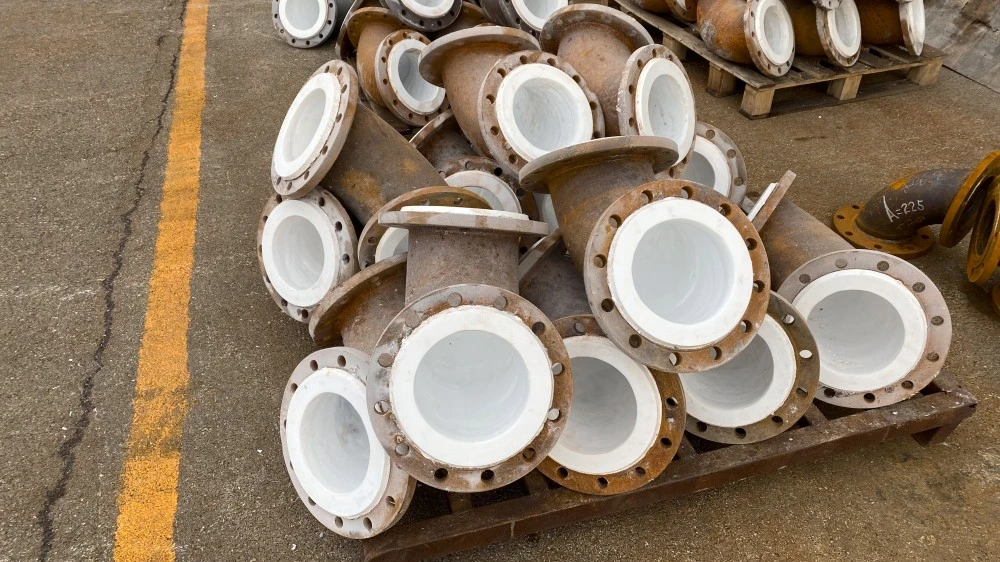

Khuỷu ống lót PTFE là một phụ kiện đường ống được sử dụng để thay đổi hướng dòng chảy trong hệ thống đường ống, với lớp lót polytetrafluoroethylene (PTFE) được áp dụng cho bề mặt bên trong của thân khuỷu bằng thép. Lớp PTFE đóng vai trò là rào cản giữa chất lỏng được truyền tải và vỏ kim loại, ngăn ngừa sự ăn mòn của nền thép. Khuỷu tay được sản xuất bằng cách lót vỏ khuỷu tay bằng thép bằng vật liệu PTFE thông qua các quá trình như đúc nén, đúc đẳng tĩnh hoặc đúc chuyển. Cấu hình tiêu chuẩn bao gồm khuỷu tay 45 độ và 90 độ, với kích thước có sẵn từ DN25 (1 inch) đến DN600 (24 inch).
Khuỷu ống xử lý công nghiệp lót Zhuoyan PTFE được áp dụng trong các quy trình công nghiệp đòi hỏi đường ống chống ăn mòn để truyền chất lỏng mạnh mẽ. Các lĩnh vực ứng dụng cụ thể bao gồm:
· Hệ thống xử lý hóa chất và hóa dầu xử lý axit, kiềm và dung môi hữu cơ
· Sản xuất dược phẩm yêu cầu độ tinh khiết của sản phẩm và khả năng chống ăn mòn
· Các cơ sở sản xuất điện, bao gồm hệ thống khử lưu huỳnh khí thải (FGD)
· Ứng dụng kỹ thuật môi trường như xử lý nước thải và xử lý khí thải
· Chế biến thực phẩm và đồ uống có bề mặt trơ, chống dính ngăn ngừa ô nhiễm
1. Chống ăn mòn: Lớp lót PTFE mang lại khả năng chống lại hầu hết các môi trường hóa học, ngoại trừ kim loại kiềm nóng chảy, flo nguyên tố và một số hydrocacbon thơm. Điều này làm cho khuỷu tay thích hợp để xử lý axit mạnh, kiềm và dung môi hữu cơ trên phạm vi nồng độ rộng.
2. Phạm vi nhiệt độ: Phạm vi nhiệt độ vận hành điển hình cho khuỷu tay được lót bằng PTFE là -180°C đến +160°C, nhưng nhiệt độ vận hành cụ thể có thể được xác định dựa trên cấp độ PTFE và điều kiện vận hành.
3. Hiệu suất áp suất: Trong phạm vi nhiệt độ hoạt động, khuỷu tay được lót bằng PTFE có thể chịu được áp suất làm việc lên tới 3,0-4,0 MPa. Vỏ thép cung cấp độ bền cơ học để hỗ trợ áp lực hệ thống trong khi lớp lót bảo vệ chống ăn mòn.
4. Bề mặt chống dính: Bề mặt bên trong của PTFE mang lại hệ số ma sát thấp, giảm lực cản dòng chảy và ngăn ngừa sự bám dính của vật liệu vào thành ống.
Các sản phẩm có lớp lót PTFE khác với các sản phẩm thép không có lớp lót ở các yêu cầu xử lý và bảo trì. Những cân nhắc sau đây áp dụng cho khuỷu tay lót PTFE của Zhuoyan:
Xử lý và lưu trữ– Sản phẩm lót PTFE nên được bảo quản trong nhà ở điều kiện khô ráo, thoáng mát. Các tấm ván cuối bảo vệ các mặt loe phải được giữ nguyên cho đến ngay trước khi lắp đặt. Trong quá trình vận chuyển, không được đặt bất kỳ vật gì bên trong lỗ khoan để hỗ trợ việc di chuyển vì điều này có thể làm hỏng lớp lót.
Cài đặt– Không được thực hiện hàn, hàn đồng, hàn điện hoặc cắt bằng lửa trên các sản phẩm có lớp lót vì các quá trình này có thể làm hỏng lớp lót và có khả năng tạo ra khí độc. Các bu lông mặt bích phải được siết chặt bằng cách sử dụng cờ lê lực theo trình tự chéo ngược nhau, khuyến nghị vặn lại sau 24 giờ vận hành và hàng năm sau đó.
lỗ thông hơi– Hầu hết các sản phẩm lót PTFE đều được trang bị các lỗ thông hơi (đường kính thường từ 3-5mm) phục vụ hai mục đích: cho phép khí thấm thoát ra ngoài để ngăn chặn sự xẹp của lớp lót và cung cấp dấu hiệu sớm về sự cố của lớp lót. Các lỗ thông hơi này không được bịt kín bởi sơn hoặc các chất khác. Nếu quan sát thấy bất kỳ sản phẩm nào bị rò rỉ từ các lỗ thông hơi, thì sản phẩm đó phải được ngừng sử dụng ngay lập tức.
Vòng đệm– Vòng đệm thường không cần thiết khi kết nối các vật liệu lót PTFE với các sản phẩm tương tự. Khi kết nối với các vật liệu khác nhau như thủy tinh, gốm hoặc kim loại lạ, nên sử dụng miếng đệm bao PTFE hoặc thiết bị tương tự.

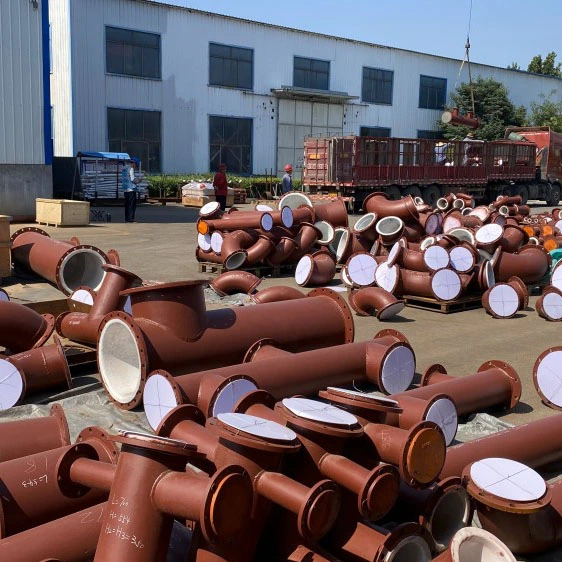

Các khuỷu ống lót PTFE của Zhuoyan được đóng gói để đảm bảo lớp lót PTFE được bảo vệ trong quá trình vận chuyển và bảo quản. Các tấm cuối bảo vệ các bề mặt có bích và vật liệu đóng gói vẫn được giữ nguyên trước khi lắp đặt. Sản phẩm thường được đóng gói trong thùng gỗ.
Q1: Nhiệt độ hoạt động tối đa của khuỷu tay lót Zhuoyan PTFE là bao nhiêu?
A1:Khuỷu tay được lót bằng PTFE tiêu chuẩn hoạt động từ -180°C đến +160°C. Giới hạn nhiệt độ thực tế phụ thuộc vào loại PTFE, điều kiện áp suất và tính chất hóa học của môi trường được vận chuyển.
Q2: Khuỷu tay lót PTFE có thể được sử dụng trong chân không không?
A2:Đúng. Khuỷu tay được lót bằng PTFE của Zhuoyan có thể được sử dụng trong điều kiện chân không trong phạm vi nhiệt độ quy định.
Q3: Khuỷu tay lót PTFE có khả năng chống lại những hóa chất nào?
A3:PTFE cung cấp khả năng chống lại hầu hết các môi trường hóa học, bao gồm axit mạnh, kiềm mạnh và dung môi hữu cơ. Vật liệu này không phù hợp với kim loại kiềm nóng chảy, flo nguyên tố hoặc một số hydrocacbon thơm nhất định.
Q4: Có cần phải có miếng đệm khi lắp đặt khuỷu tay lót PTFE không?
A4:Các miếng đệm thường không được yêu cầu khi kết nối các sản phẩm được lót bằng PTFE với các sản phẩm được lót bằng PTFE tương tự. Khi kết nối với các vật liệu khác nhau, nên sử dụng miếng đệm bao PTFE hoặc vật liệu tương đương.
