Phạm vi sản phẩm của chúng tôi bao gồm thiết bị lót tấm PTFE, phun sơn PTFE và sơn lăn, thiết bị lót nhựa, ống và phụ kiện bằng thép lót PTFE, cũng như các thành phần fluoropolymer liên quan được làm từ PTFE, PFA, ETFE, FEP và các vật liệu tiên tiến khác.
Đường ống vận chuyển hóa chất lót PTFE đóng vai trò là xương sống vận chuyển chất lỏng cho dây chuyền sản xuất hóa chất ăn mòn, khác biệt rõ rệt với các bình phản ứng, bể chứa và tháp phân tách. Ống thép carbon thông thường sẽ bị ăn mòn nhanh khi mang hóa chất mạnh; ống nhựa không chịu được điều kiện làm việc ở nhiệt độ cao. Đường ống lót này kết hợp độ bền cơ học của ống ngoài bằng thép carbon và độ trơ hóa học của lớp bên trong PTFE. Mỗi ống thẳng, ống khuỷu, ống chữ T và hộp giảm tốc tạo thành một mạng lưới vận chuyển khép kín hoàn chỉnh, thực hiện việc vận chuyển an toàn môi trường ăn mòn ở nhiệt độ cao giữa các lò phản ứng, bể chứa, cột chỉnh lưu và các thiết bị xử lý khác. Áp dụng rộng rãi trong các công viên hóa chất ở nước ngoài để lưu thông môi trường ăn mòn khép kín và vận chuyển vật liệu.

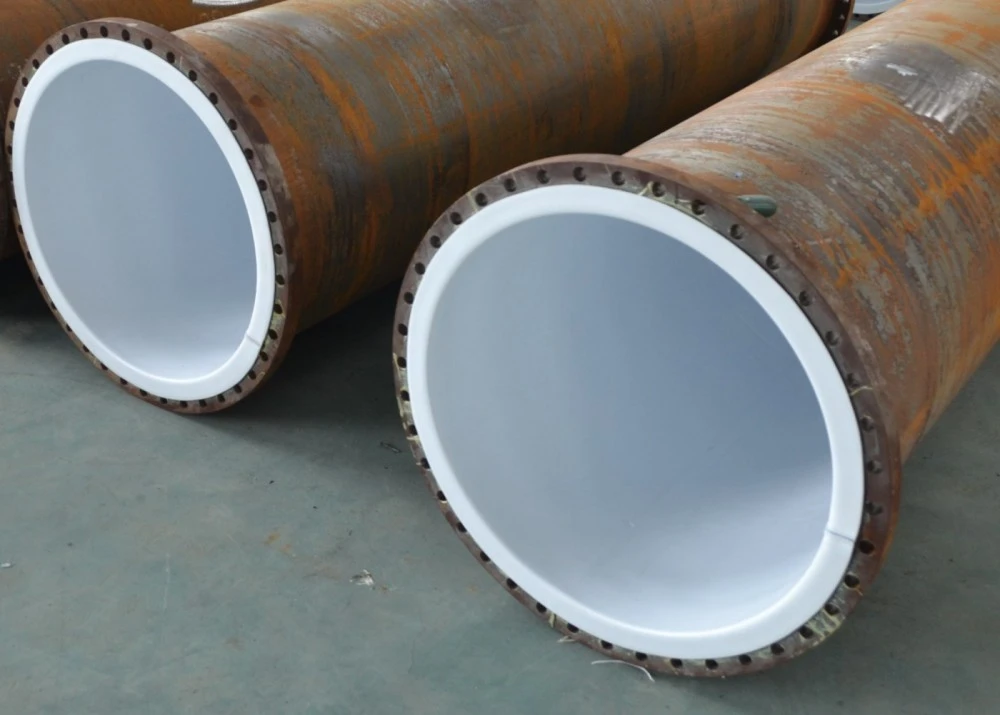

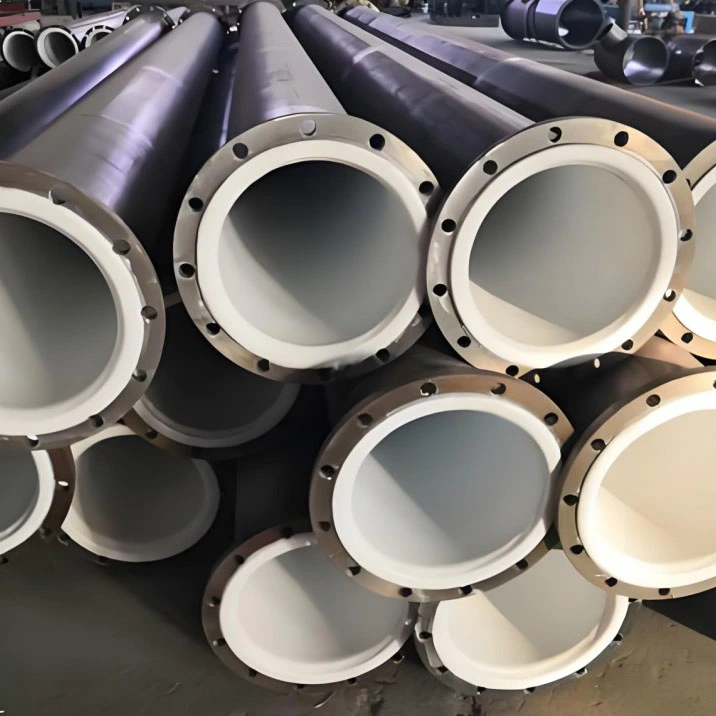

Đường ống vận chuyển hóa chất lót PTFE là cụm ống chống ăn mòn theo mô-đun bao gồm ống bên ngoài bằng thép carbon và lớp lót bên trong được ép chân không liền mạch bằng nhựa PTFE. Ống thép carbon bên ngoài chịu áp lực hệ thống đường ống, tác động bên ngoài và tải trọng lắp đặt. Lớp lót PTFE mỏng nhưng dày đặc được liên kết chặt chẽ với thành ống bên trong, cách ly môi trường ăn mòn khỏi nền kim loại. Hệ thống băng tải hoàn chỉnh được lắp ráp bằng các đoạn ống thẳng cộng với các khuỷu ống, ống nối chữ T, bộ giảm tốc và khớp nối mặt bích được lót lót. Nó được sử dụng riêng cho việc vận chuyển môi trường hóa chất lỏng hoặc bùn liên tục, không dùng cho phản ứng, lưu trữ hoặc tách khí-lỏng. Tất cả các bề mặt bên trong của mặt bích và các góc chuyển tiếp đều được bọc hoàn toàn bằng vật liệu PTFE để loại bỏ các điểm chết do ăn mòn tiếp xúc với kim loại.
| Mục tham số | Dữ liệu kỹ thuật tiêu chuẩn |
| Tên sản phẩm đầy đủ | Đường ống vận chuyển hóa chất lót PTFE |
| Đường kính danh nghĩa | DN15 ~ DN500 |
| Chiều dài ống đơn tùy chỉnh | 0,5m ~ 6m mỗi phần |
| Vật liệu ống ngoài | Ống liền mạch bằng thép carbon |
| Độ dày lớp lót PTFE | 2 mm (môi trường thông thường) / 3 mm (môi trường chứa flo) |
| Nhiệt độ làm việc | -180oC ~ 260oC |
| Áp suất làm việc cho phép | 0 ~ 1,6 MPa; chân không xuống -0,09 MPa |
| Tiêu chuẩn mặt bích | Mặt bích chống ăn mòn được lót hoàn toàn bằng PTFE HG20536 |
| Phụ kiện hỗ trợ | Khuỷu tay lót, tee, hộp giảm tốc, mặt bích mù |
| Tiêu chuẩn kiểm tra nhà máy | Kiểm tra rò rỉ tia lửa 10 KV + kiểm tra giữ áp suất thủy lực |
1. Cấu trúc hỗn hợp vật liệu kép cân bằng sức mạnh và chống ăn mòn
Ống ngoài bằng thép cacbon đảm bảo khả năng chịu áp lực và chống va đập; Lớp lót PTFE liền mạch chống lại hầu hết các môi trường chảy có chứa axit, kiềm và flo, vượt trội hơn ống nhựa nguyên chất trong điều kiện nhiệt độ và áp suất cao.
2. Mối nối chuyển tiếp lót đầy đủ không điểm chết
Các lỗ khoan bên trong, mặt bích và các vị trí chuyển tiếp hàn đạt được lớp phủ PTFE liên tục. Không có kim loại trần tồn tại tại các điểm kết nối để tránh ăn mòn kẽ hở cục bộ thường thấy trên đường ống lót rẻ tiền.
3. Thích ứng với các yêu cầu bố cục trường phức tạp
Thiết kế ống thẳng phân đoạn theo mô-đun. Chiều dài ống đơn có thể được tùy chỉnh, kết hợp tự do với khuỷu tay, ống chữ T và bộ giảm tốc để thích ứng với việc định tuyến đường ống phức tạp của nhà xưởng, tránh hư hỏng do cắt thứ cấp tại chỗ đối với lớp lót.
4. Tường trong mịn có khả năng chống dòng chảy thấp
Bề mặt bên trong PTFE siêu mịn giúp giảm lực cản chất lỏng và cặn trung bình, giảm nguy cơ tắc nghẽn khi vận chuyển nguyên liệu hóa chất dạng bùn chứa tinh thể, thuận tiện cho việc chuyển đổi hàng loạt và xả đường ống.
5. Khả năng tương thích điều kiện hoạt động rộng
Ổn định trong phạm vi nhiệt độ -180oC ~ 260oC, thích ứng với khí quyển, áp suất dương và vận chuyển áp suất âm vừa phải, phù hợp với việc truyền tuần hoàn chất lỏng hóa học ăn mòn nóng.
6. Giao diện kết hợp thống nhất với thiết bị xử lý chính
Áp dụng tiêu chuẩn mặt bích chống ăn mòn HG20536, kết nối hoàn hảo với lò phản ứng, bể chứa và cột chỉnh lưu lót Zhuoyan PTFE, hiện thực hóa việc mua sắm một cửa cho toàn bộ mạng lưới truyền tải chống ăn mòn của nhà máy.

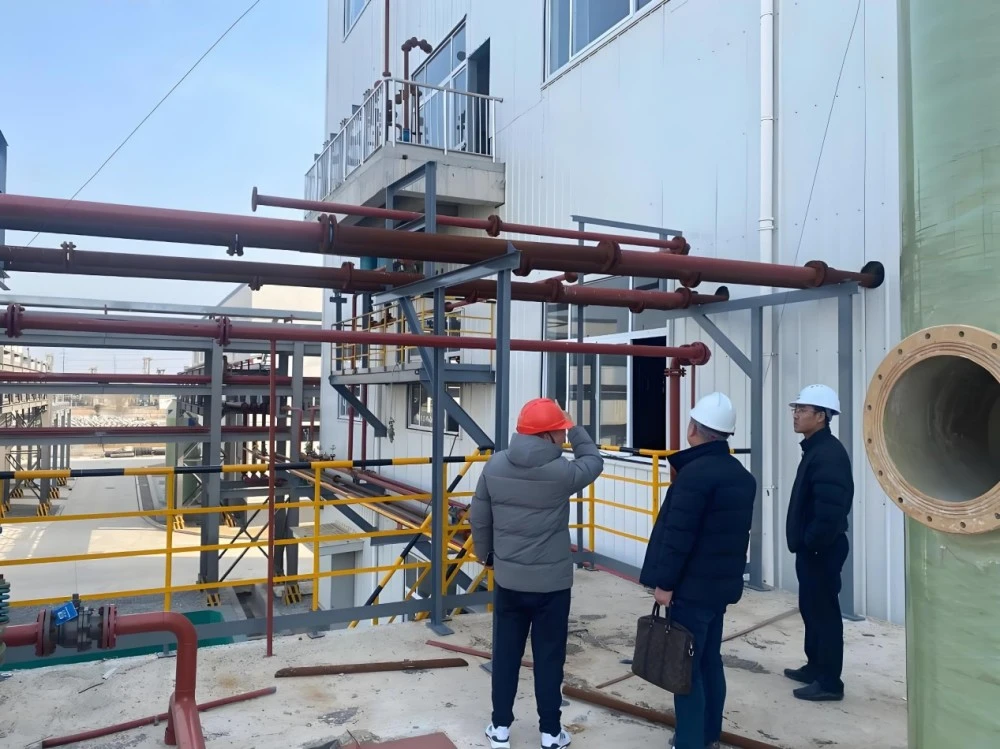

Chủ yếu được triển khai để vận chuyển khép kín chất lỏng ăn mòn và chất bùn trong các khu công nghiệp hóa chất, với kỷ lục xuất khẩu sang các cơ sở sản xuất hóa chất ở Đông Nam Á, Trung Đông:
1. Dây chuyền sản xuất hóa chất tinh khiết: Vận chuyển tuần hoàn hỗn hợp axit, dung môi ăn mòn hữu cơ
2. Công nghiệp hóa chất huỳnh quang: Vận chuyển nguyên liệu thô axit hydrofluoric và muối-flo
3. Vật liệu lithium năng lượng mới: Cung cấp nguyên liệu thô điện phân và bùn muối lithium
4. Nhà máy hóa chất dược phẩm: Vận chuyển chất lỏng trung gian ăn mòn có độ tinh khiết cao
5. Trạm xử lý nước thải bảo vệ môi trường: Vận chuyển nước thải axit, kiềm đậm đặc
6. Xưởng phụ trợ hóa dầu: Vận chuyển chất lỏng nguyên liệu phụ gia ăn mòn
1. Cắt ống thép carbon và xử lý mặt đầu chính xác, loại bỏ các gờ của lỗ ống bên trong để tránh làm thủng lớp lót PTFE.
2. Xử lý phun cát loại Sa2.5 bề mặt bên trong, cải thiện lực bám dính giữa thành trong của ống thép và tấm PTFE.
3. Xử lý kích hoạt natri cho nguyên liệu thô PTFE, bôi đều chất kết dính chịu nhiệt độ cao chuyên dụng.
4. Quy trình dán có hỗ trợ chân không bên trong xưởng sạch sẽ, làm cho lớp lót PTFE vừa khít với thành trong của ống thép; Hàn nóng chảy toàn bộ PFA cho các vị trí chuyển tiếp mặt bích.
5. Kiểm tra quét tia lửa 10KV theo từng đoạn, phát hiện tiêu điểm ở đầu ống và khu vực chuyển tiếp mặt bích.
6. Kiểm tra giữ áp suất thủy lực, giữ áp suất trong 30 phút mà không giảm áp suất để xác minh độ kín tổng thể.
7. Làm sạch bụi bên trong đường ống, tất cả các cổng mặt bích được bịt kín bằng nắp bảo vệ PTFE, được bó và đóng gói để vận chuyển.
Trả lời: Có, vui lòng chọn lớp lót PTFE dày 3 mm được nâng cấp cho môi trường axit hydrofluoric để đạt được khả năng truyền tải ổn định lâu dài.
Trả lời: Ống đơn có thể được tùy chỉnh lên đến 6m, các tuyến đường quá dài áp dụng lắp đặt kết hợp nhiều phân đoạn theo mô-đun.
Trả lời: Nó tuân theo tiêu chuẩn mặt bích chống ăn mòn thống nhất HG20536, thực hiện việc lắp ghép liền mạch với thiết bị xử lý phủ flo trọn bộ.
Trả lời: Cấm cắt tại chỗ, việc cắt sẽ phá hủy lớp lót PTFE; xác nhận kích thước bố trí trước khi đặt hàng, chúng tôi cung cấp các đoạn ống chế tạo sẵn.
Trả lời: Mỗi đường ống đều vượt qua quá trình quét rò rỉ tia lửa 10KV và kiểm tra kép giữ áp suất thủy lực để loại trừ các khuyết tật của lớp lót.
A: Vỏ ống thép carbon được bảo hành kết cấu 10 năm; Lớp lót PTFE được bảo hành 5 năm, không bao gồm vết xước nhân tạo và hư hỏng do lắp đặt không đúng cách.
