Khuỷu tay đường ống hóa chất lót PTFE

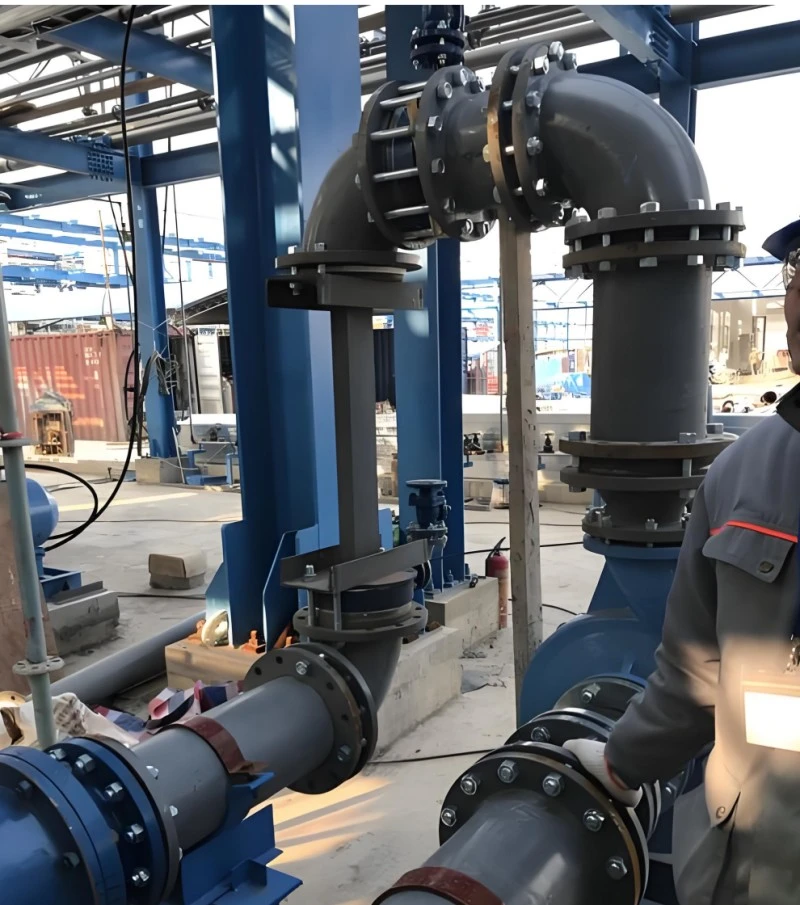

Khuỷu tay đường ống hóa chất lót PTFE được cung cấp bởi Zhuoyan, một nhà sản xuất chuyên nghiệp đến từ Trung Quốc, là bộ phận lắp lõi không thể thiếu bên trong hệ thống đường ống hóa chất chống ăn mòn. Trong các đường phân phối chất lỏng ăn mòn, sự thay đổi hướng dòng chảy diễn ra ở các khuỷu; quá trình cọ rửa tốc độ cao bằng môi trường chứa axit, kiềm và flo khiến các vị trí uốn cong trở thành điểm hư hỏng dễ bị hư hỏng nhất của toàn bộ đường ống. Khuỷu tay bằng thép carbon thông thường bị xói mòn nhanh chóng; phụ kiện phun đơn giản dễ dàng bị bong tróc lớp phủ khi cọ rửa ở mức độ trung bình. Khuỷu tay composite của chúng tôi kết hợp thân ngoài bằng thép cacbon cường độ cao và lớp lót bên trong liền mạch phủ kín bằng PTFE, đặc biệt giải quyết nguy cơ ăn mòn cọ rửa ở các góc quay. Nó có thể được kết hợp trực tiếp với các ống thẳng, ống chữ T và bộ giảm tốc được lót bằng PTFE, được ứng dụng rộng rãi trong các dây chuyền vận chuyển môi trường ăn mòn kín của các khu công nghiệp hóa chất ở nước ngoài.

Khuỷu tay đường ống hóa chất lót PTFE là gì

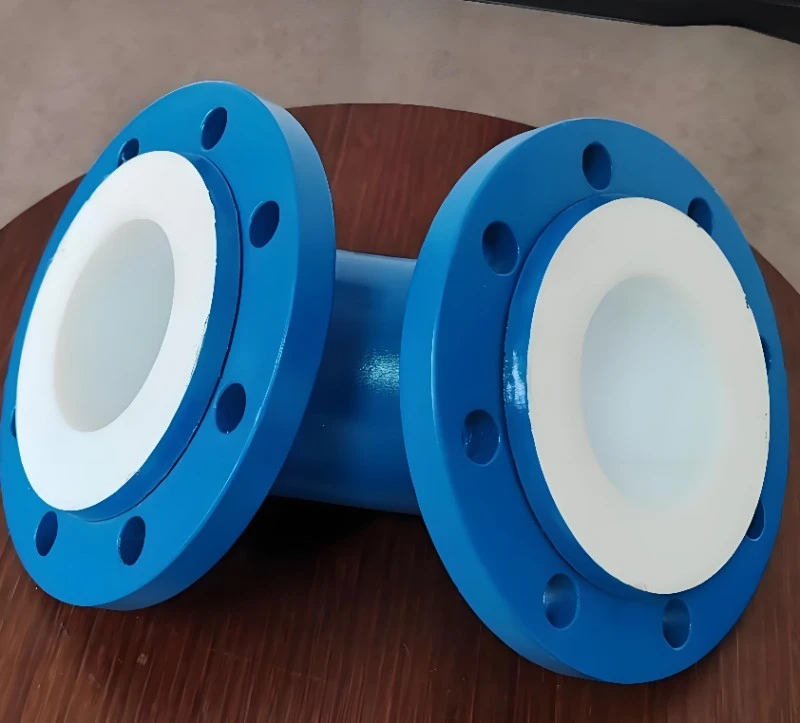

Khuỷu tay đường ống hóa chất lót PTFE là phụ kiện uốn ống chống ăn mòn chuyên dụng, bao gồm thân khuỷu tay bằng thép carbon và lớp lót bên trong được ép chân không liền mạch bằng PTFE. Chức năng cốt lõi của nó là thay đổi hướng dòng chất lỏng bên trong đường ống vận chuyển hóa chất. Khác với các đoạn ống thẳng, bề mặt uốn bên trong của khuỷu tay chịu sự cọ rửa trung bình tốc độ cao liên tục. Sản phẩm của chúng tôi đạt được độ phủ hoàn toàn 100% PTFE trên hồ quang uốn, lỗ bên trong và mặt bịt kín mặt bích mà không để lộ diện tích kim loại. Có sẵn nhiều góc uốn cho các yêu cầu định tuyến đường ống khác nhau. Nó thuộc về phụ kiện đường ống thụ động, không được sử dụng để phản ứng, lưu trữ hoặc phân tách, chỉ để chuyển hướng trung bình trong các vòng vận chuyển kín và kết nối với các bộ phận ống lót khác thông qua mặt bích chống ăn mòn HG20536.

Bảng thông số kỹ thuật hoàn chỉnh

Tính năng cốt lõi

1. Lớp lót liền mạch toàn hồ quang chống lại sự cọ rửa của dòng chảy Toàn bộ hồ quang uốn được phủ lớp phủ PTFE tích hợp, không có mối hàn nối ở vị trí quay dòng chảy, chống lại sự cọ rửa liên tục từ chất lỏng ăn mòn tốc độ cao một cách hiệu quả, kéo dài đáng kể tuổi thọ sử dụng của vị trí dễ bị tổn thương nhất của mạng lưới đường ống.

2. Lớp phủ tích hợp mặt bích không góc chết Bề mặt bịt kín lỗ bên trong và mặt bích được bọc liên tục bằng PTFE, loại bỏ nguy cơ ăn mòn kẽ hở ở mối nối mặt bích, tránh rò rỉ trung bình giữa lớp lót và ma trận thép.

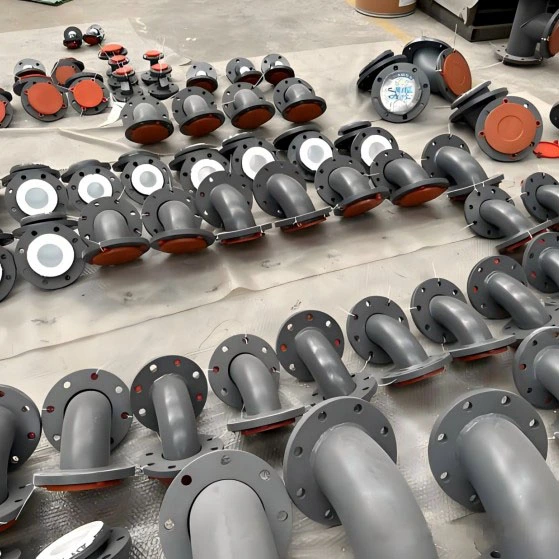

3. Lựa chọn linh hoạt nhiều góc cho bố cục phức tạp Cung cấp ba góc chính 45°, 90°, 180°, đáp ứng việc xoay đường ống phức tạp, bỏ qua và bố trí vòng chữ U, giảm công việc sửa đổi thứ cấp tại chỗ.

4. Ma trận thép carbon cường độ cao Thân khuỷu bằng thép carbon rèn chịu áp lực hệ thống và tác động cơ học bên ngoài, tránh biến dạng khi giãn nở và co lại nhiệt của đường ống.

5. Khả năng thay thế hoàn hảo với đường ống lót toàn dòng Kích thước mặt bích chống ăn mòn HG20536 thống nhất, có thể được lắp ráp thay thế cho nhau bằng ống thẳng lót Zhuoyan, ống chữ T, bộ giảm tốc và thiết bị xử lý chính.

6. Cấu trúc chế tạo sẵn nhỏ gọn Khuỷu tay hoàn thiện được lót sẵn hoàn toàn tại nhà máy, không cần vận hành lớp lót tại chỗ, rút ​​ngắn chu kỳ lắp đặt đường ống của nhà máy hóa chất.

Biện pháp phòng ngừa vận hành

1. Khả năng thích ứng trung bình: Mặc dù có khả năng chống lại hầu hết các chất lỏng ăn mòn, kim loại kiềm nóng chảy và clo triflorua sẽ làm hỏng lớp lót PTFE; không áp dụng cho các phương tiện truyền thông như vậy. Nâng cấp lên lớp lót dày 3 mm nếu chất lỏng có chứa axit hydrofluoric và mang lại hiệu quả cọ rửa mạnh.

2. Hạn chế tốc độ dòng chảy: Tránh tốc độ dòng chảy cao quá mức trong thời gian dài; chất lỏng quá nhanh sẽ tăng tốc độ mài mòn vật lý trên bề mặt lớp lót vòng cung uốn cong bên trong.

3. Bảo vệ lắp đặt: Bảo vệ mặt bích làm kín PTFE trong quá trình nâng và lắp đặt; chống trầy xước do dây sắt, dụng cụ sắc nhọn.

4. Xem xét khả năng giãn nở nhiệt: Dự trữ biên độ dịch chuyển đường ống thích hợp, cấm lắp ráp cưỡng bức bằng cách kéo khuỷu tay bằng lực mạnh để bù đắp cho độ lệch vị trí lắp đặt.

5. Giới hạn áp suất: Vận hành nghiêm ngặt trong phạm vi nhiệt độ áp suất định mức; áp suất quá lớn sẽ gây nguy hiểm tiềm ẩn cho việc tách lớp lót.

6. Cấm hàn: Không bao giờ thực hiện hàn hoặc cắt tại chỗ trên thân khuỷu tay, nhiệt độ cao sẽ phá hủy hiệu suất liên kết của lớp lót PTFE bên trong.

Đóng gói & Vận chuyển Toàn cầu

1. Bảo vệ bên trong: Mọi khoang bên trong khuỷu tay đều được thổi sạch; Các mặt bịt kín mặt bích được che riêng bằng nắp bảo vệ chống trầy xước PTFE chuyên dụng để ngăn ngừa hư hỏng lớp lót trong quá trình vận chuyển.

2. Bao bì bên ngoài: Khuỷu tay cỡ nhỏ sử dụng bao bì carton có vách ngăn; khuỷu tay DN200-DN500 kích thước lớn được cố định bằng thùng gỗ tùy chỉnh với chất độn chống sốc, tránh va chạm lẫn nhau.

3. Tải container: Các khuỷu được ngăn cách bằng các khối đệm, ngăn chặn sự đùn và ma sát giữa các phụ kiện trong vận tải hỗn hợp đường biển và đường bộ.

4. Cảng giao hàng có sẵn: Thanh Đảo, Thượng Hải, Thiên Tân.

5. Hoàn thiện các chứng từ thông quan: Hóa đơn thương mại, danh sách đóng gói, báo cáo kiểm tra kiểm tra nhà máy, các tài liệu hỗ trợ CE có thể được cung cấp cùng nhau.

Câu hỏi thường gặp

Câu hỏi 1: Khuỷu tay đường ống hóa chất lót PTFE này có thể chịu được sự cọ rửa trong thời gian dài bằng chất lỏng chứa axit hydrofluoric không?

Trả lời: Đối với môi trường cọ rửa có chứa HF, vui lòng chọn phiên bản lót dày 3 mm để có được hiệu suất dịch vụ đáng tin cậy.

Câu hỏi 2: Chúng ta có thể có được khuỷu tay uốn cong 180 độ để bố trí vòng lặp đường ống không?

Trả lời: Có, các góc uốn 45°, 90°, 180° đều có thể tùy chỉnh theo bản vẽ đường ống của bạn.

Câu 3: Có được phép thực hiện sửa đổi cắt hoặc hàn tại chỗ đối với khuỷu tay đã lắp đặt không?

Trả lời: Nghiêm cấm cắt và hàn tại chỗ; nhiệt độ cao sẽ làm hỏng lớp liên kết lót PTFE bên trong.

Câu 4: Khuỷu tay này có thể được kết nối trực tiếp với ống thẳng lót PTFE của bạn không?

Trả lời: Nó áp dụng tiêu chuẩn mặt bích chống ăn mòn HG20536 thống nhất, lắp ráp trực tiếp với các bộ phận đường ống lót flo đầy đủ.

Câu hỏi 5: Miếng đệm nào nên được kết hợp với mặt bích khuỷu ống dẫn hóa chất lót PTFE?

A: Phải sử dụng miếng đệm PTFE hỗ trợ; miếng đệm cao su hoặc kim loại thông thường không được khuyến khích.

Câu 6: Chính sách bảo hành cho phụ kiện khuỷu tay lót là gì?

A: Thân khuỷu bằng thép carbon được bảo hành kết cấu 10 năm; Lớp lót PTFE bảo hành 5 năm, không bao gồm trầy xước và hư hỏng nhân tạo do lắp đặt.
