Hóa chất ăn mòn đặt ra những yêu cầu khắt khe về vật liệu, cấu trúc và điều kiện vận hành của các bình xử lý công nghiệp. Lớp lót Polytetrafluoroethylene (PTFE) cung cấp bề mặt bên trong chống ăn mòn, trong khi kết cấu thép xung quanh cung cấp hỗ trợ cơ học. Tuy nhiên, việc chọn một bình có lớp lót phù hợp đòi hỏi nhiều thứ hơn là xác định vật liệu chịu hóa chất hoặc chỉ định công suất danh nghĩa.
Hướng dẫn này giải thích cách đánh giá khả năng tương thích hóa học, điều kiện nhiệt độ và áp suất, cấu hình bình chứa, kết nối, yêu cầu kiểm tra và quy trình vận hành. Nó cũng xem xét sự khác biệt giữa lò phản ứng, bể chứa, máy thu và bể trộn, giúp các kỹ sư xử lý phát triển thông số kỹ thuật thiết bị rõ ràng hơn trước khi phê duyệt thiết kế và sản xuất.
Mục lục
Chọn một phần để khám phá những cân nhắc lựa chọn thiết bị và kỹ thuật có liên quan.
- Hiểu lớp lót PTFE trong xử lý hóa chất
- Cách kết cấu lớp lót và thép phối hợp với nhau
- Bốn loại tàu xử lý lót chính
- Đánh giá khả năng tương thích hóa học
- Yêu cầu về nhiệt độ, áp suất và chân không
- Công suất, kích thước và bố trí thiết bị
- Vòi phun, đường dẫn và kết nối quy trình
- Kiểm tra lớp lót và xác minh chất lượng
- Chuẩn bị thông số kỹ thuật thiết bị
- Những lỗi lựa chọn và thiết kế phổ biến
- Cài đặt, vận hành và bảo trì
- Planning a Custom Equipment Configuration
- Câu hỏi thường gặp
- Cân nhắc lựa chọn cuối cùng
1. Tìm hiểu lớp lót PTFE trong xử lý hóa chất
Các quá trình hóa học công nghiệp thường liên quan đến axit, kiềm, dung môi, chất trung gian và các chất khác có thể tấn công các bề mặt ướt kim loại thông thường. Do đó, việc lựa chọn vật liệu trở thành một phần quan trọng trong kỹ thuật thiết bị, đặc biệt khi quy trình đòi hỏi phải tiếp xúc nhiều lần với môi trường ăn mòn trong điều kiện vận hành được kiểm soát.

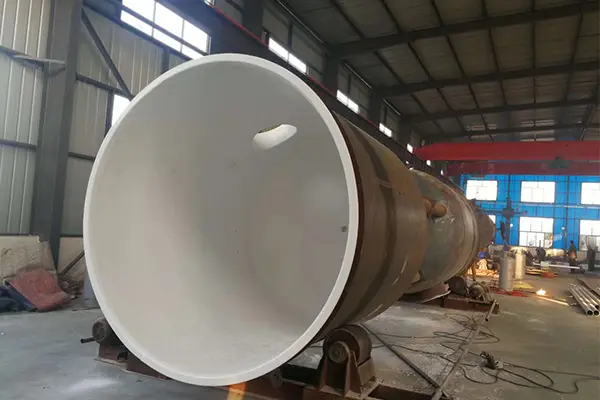

Thiết bị lót PTFEđược thiết kế theo nguyên tắc đơn giản: tách vật liệu xử lý khỏi kim loại kết cấu bằng cách đưa vào lớp lót bên trong chống ăn mòn. Lớp lót đóng vai trò là bề mặt tiếp xúc dự định, trong khi lớp thép bên ngoài cung cấp hỗ trợ kết cấu theo yêu cầu của thiết kế thiết bị.
PTFE, hay polytetrafluoroethylene, là một chất fluoropolymer được biết đến với khả năng kháng hóa chất rộng và bề mặt ma sát tương đối thấp. Những đặc tính này làm cho nó trở thành ứng cử viên cho nhiều ứng dụng xử lý và ngăn chặn hóa chất. Tuy nhiên, sự phù hợp của vật liệu phải được thiết lập đối với thành phần hóa học, nồng độ, nhiệt độ và điều kiện vận hành thực tế thay vì chỉ giả định từ tên vật liệu.
Tại sao bề mặt tiếp xúc bên trong lại quan trọng
Bề mặt ướt là bộ phận của bình chứa, kết nối hoặc phụ kiện tiếp xúc trực tiếp với vật liệu xử lý. Khả năng tương thích hóa học của nó có thể ảnh hưởng đến việc kiểm soát ô nhiễm, tính toàn vẹn của thiết bị, yêu cầu kiểm tra và tần suất can thiệp bảo trì.
Đối với tàu chứa nguyên liệu thô ăn mòn, mối quan tâm chính có thể là sự tiếp xúc kéo dài giữa chất lỏng và lớp lót. Bình phản ứng đặt ra một thách thức khác vì thành phần hóa học, nhiệt độ, áp suất và sự khuấy trộn có thể thay đổi trong một mẻ. Máy thu có thể tiếp xúc với dòng quy trình trong thời gian ngắn hơn nhưng vẫn yêu cầu khả năng tương thích với vật liệu đến và bất kỳ chất lỏng ngưng tụ nào.
Do đó, mỗi ứng dụng phải được đánh giá như một nhiệm vụ hoàn chỉnh thay vì là một quyết định lựa chọn vật liệu riêng biệt.
Nguyên lý kỹ thuật:Khả năng chống ăn mòn là một phần của sự phù hợp của thiết bị. Tính toàn vẹn về cấu trúc, lớp lót hỗ trợ, bố trí bịt kín, giới hạn nhiệt độ, điều kiện áp suất và cấu hình quy trình cũng phải được xem xét.
Trường hợp một tàu lót phù hợp với một quá trình
Tùy thuộc vào cách bố trí nhà máy, thùng lót có thể tiếp nhận nguyên liệu đến, giữ chúng giữa các giai đoạn xử lý, tạo điều kiện thuận lợi cho phản ứng hóa học hoặc cung cấp môi trường được kiểm soát để trộn. Bình phải phù hợp với chức năng quy trình dự định của nó, bao gồm đường dẫn dòng chảy dự kiến, phương pháp vận chuyển vật liệu và mối quan hệ với thiết bị được kết nối.
Việc xác định vai trò này ở giai đoạn đầu giúp ngăn ngừa một vấn đề thông số kỹ thuật phổ biến: yêu cầu một loại tàu chống ăn mòn chung mà không làm rõ các hoạt động chính xác mà tàu phải thực hiện.
2. Lớp lót và kết cấu thép phối hợp với nhau như thế nào
Một bình có lớp lót chứa hai thành phần chức năng chính: lớp lót fluoropolymer bên trong và phần thân kết cấu xung quanh. Mặc dù chúng tạo thành một phần của thiết bị xử lý nhưng các phần tử này phục vụ các mục đích khác nhau và cần được đánh giá cùng nhau.
Lớp lót bên trong
Lớp lót tạo ra một rào cản giữa môi trường xử lý và kim loại bên dưới. Hiệu quả của nó phụ thuộc vào sự phù hợp của polyme đối với môi trường cụ thể, cấu trúc lớp lót, tình trạng của bề mặt hoàn thiện và cách lớp lót phù hợp với hình dạng của bình.
Các khu vực xung quanh vòi phun, góc, thay đổi đường kính, lỗ hở và các chuyển tiếp khác đáng được chú ý đặc biệt. Những vị trí này có thể có hình dạng phức tạp hơn so với thành bình rộng và tương đối đồng đều. Phương pháp thi công đề xuất phải phù hợp với kích thước thiết bị và các bề mặt cần bảo vệ.
Thân thép bên ngoài
Thân thép cung cấp hỗ trợ kết cấu và tạo thành cấu trúc chịu lực chính. Thiết kế của nó cần tính đến công suất yêu cầu, tải trọng bên ngoài, cách bố trí bình chứa, đường ống được kết nối, các điều kiện hỗ trợ và các yêu cầu về bình áp lực hiện hành khi có liên quan.
Việc lắp đặt lớp lót chịu hóa chất không loại bỏ nhu cầu thiết kế cấu trúc kim loại. Vật liệu kết cấu, kết cấu tường, bố trí giá đỡ và kết nối phải được lựa chọn phù hợp với mục đích sử dụng và cơ sở thiết kế áp dụng.
Giao diện giữa hai thành phần
Lớp lót polyme và bình kim loại phản ứng khác nhau trước những thay đổi về nhiệt độ và tải trọng cơ học. Do đó, sự tương tác giữa chúng là yếu tố quan trọng cần cân nhắc trong thiết kế, đặc biệt khi quy trình liên quan đến gia nhiệt, làm mát, thay đổi áp suất hoặc các chu kỳ vận hành lặp đi lặp lại.
Sự phù hợp của phương pháp giữ lớp lót, độ dày, hình học và cách bố trí giá đỡ phải được xác nhận đối với bình được đề xuất. Các nhà thiết kế cũng nên xem xét cách hệ thống sẽ phản hồi trong quá trình khởi động, vận hành bình thường, vệ sinh, tắt máy và những sai lệch quy trình có thể thấy trước.
Các chi tiết xây dựng chính xác phụ thuộc vào loại thiết bị và phương pháp sản xuất. Thiết kế phù hợp với hình dạng của một bình không được tự động coi là phù hợp với một bình khác hoạt động trong các điều kiện cơ học hoặc nhiệt khác nhau.
3. Bốn loại tàu xử lý lót chính
Mặc dù lò phản ứng lót, bể chứa, bể chứa và bể trộn có thể có chung khái niệm kết cấu cơ bản tương tự nhau nhưng nhiệm vụ xử lý của chúng không thể thay thế cho nhau. Việc chọn đúng loại bắt đầu bằng việc xác định những gì tàu phải làm trong hệ thống sản xuất.
3.1 Lò phản ứng lót PTFE
Lò phản ứng đáp ứng một phản ứng hóa học hoặc một quá trình khác trong đó nội dung trải qua một sự biến đổi xác định. Các bề mặt ướt bên trong phải tương thích với nguyên liệu ban đầu, sản phẩm phản ứng, chất trung gian và môi trường làm sạch có liên quan.
Điều kiện phản ứng có thể thay đổi trong suốt một mẻ. Một quá trình bắt đầu với một số thành phần riêng biệt có thể phát triển thành phần hóa học khác nhau khi phản ứng tiến triển. Nhiệt độ có thể tăng hoặc giảm, trong khi việc tạo khí, hình thành hơi hoặc thay đổi áp suất có thể ảnh hưởng đến cấu hình bình yêu cầu.
Vì những lý do này, thông số kỹ thuật của lò phản ứng nên mô tả trình tự vận hành đầy đủ thay vì chỉ cung cấp các điều kiện ở trạng thái ổn định thông thường.
- Xác định thành phần hóa học và nồng độ của các vật liệu có trong từng giai đoạn quy trình quan trọng.
- Chỉ định nhiệt độ hoạt động bình thường và tối đa, áp suất thiết kế và mọi điều kiện chân không tiềm ẩn.
- Xác định các kết nối sưởi ấm, làm mát, sạc, xả và lấy mẫu cần thiết.
- Xác nhận xem có cần khuấy trộn, thiết bị bổ sung hoặc các phụ kiện xử lý khác hay không.
Mục tiêu là phối hợp lớp lót, cấu trúc bình chứa và các phụ kiện với quá trình phản ứng thực tế chứ không chỉ đơn giản là tái tạo kích thước của một bể chứa hiện có.
3.2 Bể chứa lót PTFE
Bể chứa được sử dụng để chứa nguyên liệu hóa học thô, chất trung gian và chất lỏng xử lý trước khi chúng được chuyển sang công đoạn khác. Không giống như lò phản ứng, bể chứa có thể không thực hiện chuyển đổi tích cực nội dung của nó. Tuy nhiên, môi trường được lưu trữ có thể tiếp xúc với lớp lót trong thời gian dài.
Việc lựa chọn nên xem xét hóa chất được lưu trữ, nồng độ của nó, thời gian tiếp xúc và toàn bộ phạm vi nhiệt độ bảo quản. Các điều kiện trong quá trình nạp, đổ, làm sạch và ngừng hoạt động tạm thời cũng phải được đánh giá.
Bố trí bể chứa là một cân nhắc quan trọng khác. Khối lượng làm việc cần thiết, khả năng tiếp cận để kiểm tra, kết nối chuyển tải, khu vực lắp đặt và mối quan hệ với máy bơm hoặc dây chuyền xử lý được kết nối đều ảnh hưởng đến cấu hình cuối cùng.
- Phân biệt công suất danh nghĩa của tàu với thể tích làm việc có thể sử dụng được yêu cầu.
- Chỉ định phương tiện hóa học được lưu trữ trong bể, bao gồm cả chất lỏng làm sạch có liên quan.
- Provide the inlet, outlet, vent, drain, and instrumentation requirements where applicable.
- Xác nhận vị trí lắp đặt dự định và mọi hạn chế truy cập hoặc bảo trì.
Cấu hình lưu trữ phù hợp phải cung cấp chức năng ngăn chặn cần thiết trong khi vẫn tương thích với các điều kiện cơ học và hóa học gặp phải trong quá trình sử dụng.
3.3 Bộ thu lót PTFE
Người nhận thu thập nguyên liệu từ hoạt động quy trình ngược dòng trước khi nó được chuyển, xử lý thêm hoặc chuyển đến nơi khác trong hệ thống sản xuất. Tùy thuộc vào quy trình, vật liệu nhận được có thể là chất lỏng, chất ngưng tụ, hỗn hợp hoặc dòng có thành phần thay đổi theo thời gian.
Một máy thu có thể trông đơn giản hơn một lò phản ứng vì mục đích chính của nó có thể là thu thập hơn là phản ứng. Tuy nhiên, nhiệm vụ tiếp nhận vẫn cần phải được xác định. Luồng đi vào, thể tích tích lũy dự kiến, tần số truyền, nhiệt độ và điều kiện áp suất sẽ ảnh hưởng đến cấu hình được yêu cầu.
Connections deserve particular attention because a receiver is often positioned between separate pieces of equipment. Incorrect nozzle orientation or connection sizing can complicate installation and affect the intended process flow.
- Xác định nguồn ngược dòng và các đặc điểm dự kiến của luồng đến.
- Ước tính số lượng tối đa có thể tích lũy trước lần chuyển hàng tiếp theo.
- Xác định đường xả và mọi kết nối thông gió hoặc giám sát mức cần thiết.
- Xác nhận áp suất vận hành và những thay đổi áp suất có thể xảy ra trong quá trình chuyển hoặc tắt máy.
Những chi tiết này xác định liệu người nhận được chọn có thể thực hiện nhiệm vụ thu nợ của mình trong phạm vi sắp xếp hệ thống rộng hơn hay không.
3.4 Thùng trộn lót lót PTFE
Mixing tanks combine materials or maintain a mixture under specified process conditions. Their design may include an agitator, drive arrangement, shaft entry, baffles where appropriate, and multiple material connections.
Các bộ phận bị ướt phải được coi là một bộ phận hoàn chỉnh. Khả năng tương thích của lớp lót tàu chính không tự động thiết lập sự phù hợp của mọi bộ phận tiếp xúc với môi trường. Các bộ phận, vòng đệm, miếng đệm và các phụ kiện khác liên quan đến trục cần được kiểm tra vật liệu và tình trạng vận hành riêng.
Lựa chọn máy khuấy cũng ảnh hưởng đến thiết kế thiết bị. Hiệu suất trộn cần thiết, đặc tính chất lỏng, hàm lượng chất rắn dự kiến, tốc độ vận hành và hình dạng của bình có thể ảnh hưởng đến cấu hình. Tải trọng cơ học và bề mặt tiếp xúc giữa cụm máy khuấy và bình lót phải được xem xét trước khi hoàn thiện các chi tiết sản xuất.
- Xác định các vật liệu cần trộn và mọi thay đổi dự kiến trong quá trình vận hành.
- Chỉ định xem có cần máy khuấy hay không và cung cấp các yêu cầu trộn liên quan.
- Xác định cách bố trí lối vào trục, vòng đệm, thiết bị đo đạc và các giao diện quy trình khác.
- Xem lại phương pháp làm sạch và khả năng tiếp cận các bề mặt bị ướt bên trong.
Các ứng dụng trộn đòi hỏi kỹ thuật cơ khí và hóa học phối hợp thay vì lựa chọn bình chỉ dựa trên công suất.
| Loại thiết bị | Chức năng chính | Cân nhắc thiết kế chính | Đầu vào quy trình quan trọng |
|---|---|---|---|
| lò phản ứng | Chứa một phản ứng hóa học hoặc biến đổi. | Thay đổi các điều kiện trong suốt chu kỳ vận hành. | Các giai đoạn phản ứng và phong bì hoạt động. |
| Bể chứa | Chứa nguyên liệu thô, sản phẩm trung gian hoặc chất lỏng xử lý. | Điều kiện tiếp xúc và bảo quản lâu dài. | Khối lượng làm việc và phương tiện lưu trữ. |
| Người nhận | Thu thập tài liệu từ một giai đoạn của quá trình. | Các thỏa thuận về dòng chảy đến, tích lũy và chuyển giao. | Điều kiện đầu vào và yêu cầu xả. |
| Bể trộn | Kết hợp các vật liệu hoặc duy trì một hỗn hợp. | Kích động, giao diện trục và các phụ kiện ướt. | Tính chất vật liệu và nhiệm vụ trộn. |
Bảng trình bày sự khác biệt chung về chức năng. Chi tiết xây dựng cuối cùng phải được thiết lập cho các điều kiện quy trình dự kiến.
4. Evaluating Chemical Compatibility
Khả năng tương thích hóa học là điểm khởi đầu cho việc lựa chọn thiết bị, nhưng nó phải được thiết lập bằng thông tin quy trình thực tế. Chỉ riêng tên hóa học có thể không mô tả đầy đủ môi trường mà lớp lót sẽ hoạt động.
Xác định thành phần đầy đủ của môi trường
Mô tả quy trình phải xác định các hóa chất chính và mọi tạp chất, chất phụ gia, sản phẩm phản ứng hoặc thành phần thứ cấp có liên quan. Một hỗn hợp có thể hoạt động khác với một chất nguyên chất riêng lẻ, vì vậy các giả định chỉ dựa trên thành phần chính có thể là không đủ.
Sự tập trung là đặc biệt quan trọng. The composition of a process stream may change during reaction, evaporation, dilution, separation, or material transfer. The specification should identify the concentration ranges that the wetted surfaces are expected to encounter.
Bao gồm chất lỏng làm sạch và bảo trì
Quy trình làm sạch có thể khiến lớp lót tiếp xúc với các chất không có trong quá trình sản xuất thông thường. Do đó, chất tẩy rửa, dung dịch làm sạch hoặc chất lỏng được đưa vào trong quá trình bảo trì phải được đưa vào đánh giá tính tương thích bất cứ khi nào chúng tiếp xúc với các bề mặt bên trong.
Sự thay đổi nhiệt độ trong quá trình làm sạch cũng có thể ảnh hưởng đến sự phù hợp. Không nên cho rằng vật liệu tương thích với một chất lỏng cụ thể ở một nhiệt độ vẫn phù hợp trong mọi điều kiện nhiệt độ có thể.
Xem xét thời gian tiếp xúc và các biến thể của quá trình
Thời gian tiếp xúc và chu trình vận hành dự kiến góp phần đánh giá tổng thể. Lưu trữ liên tục, vận hành theo mẻ lặp đi lặp lại, làm sạch không liên tục và thời gian vận chuyển ngắn thể hiện các kiểu phơi nhiễm khác nhau.
Những sai lệch trong quy trình cũng cần được xem xét khi có thể dự đoán trước một cách hợp lý. Một hỗn hợp ngoài ý muốn, sự thay đổi nồng độ hoặc thời gian lưu giữ kéo dài có thể tạo ra các điều kiện bên ngoài phạm vi sản xuất thông thường.
Danh sách kiểm tra đánh giá khả năng tương thích:
- Nhận dạng và nồng độ hóa học.
- Hỗn hợp, tạp chất và các sản phẩm phụ của quá trình có liên quan.
- Nhiệt độ tiếp xúc bình thường, tối thiểu và tối đa.
- Chất lỏng làm sạch và phơi nhiễm liên quan đến bảo trì.
- Thời lượng liên lạc và các biến thể quy trình dự kiến.
Vật liệu lót, phương pháp thi công và cấu hình thiết bị phải được xem xét theo các điều kiện này trước khi thiết kế được phê duyệt. Nếu quy trình hóa học không được xác định đầy đủ thì thông tin chưa được giải quyết phải được ghi lại thay vì xử lý tính tương thích như đã được xác nhận.
5. Yêu cầu về nhiệt độ, áp suất và chân không
Nhiệt độ và áp suất ảnh hưởng đến cả lớp lót polyme và toàn bộ cụm bình chứa. Việc chọn vật liệu dựa trên khả năng kháng hóa chất của nó mà không đánh giá phạm vi hoạt động cơ học có thể dẫn đến thông số kỹ thuật không đầy đủ.
Nhiệt độ hoạt động
Ghi lại nhiệt độ vận hành bình thường cũng như nhiệt độ cao nhất và thấp nhất dự kiến trong quá trình khởi động, sản xuất, vệ sinh và tắt máy. Khi một phản ứng tạo ra nhiệt hoặc một quá trình sử dụng các chu trình gia nhiệt và làm mát thì toàn bộ phạm vi nhiệt độ phải được ghi lại.
Nhiệt độ ảnh hưởng đến hoạt động của polymer và có thể ảnh hưởng đến tương tác hóa học, biến dạng, thẩm thấu và phản ứng của bề mặt tiếp xúc giữa lớp lót và thân thép. Tác động của nó phụ thuộc vào kết cấu lớp lót cụ thể và điều kiện sử dụng, do đó, một con số nhiệt độ chung duy nhất không nên thay thế việc xác minh theo thiết kế cụ thể.
Sự thay đổi nhiệt độ nhanh chóng có thể tạo ra những cân nhắc bổ sung. Thiết kế thiết bị phải tính đến chu trình nhiệt dự kiến và tính tương thích của kết cấu thiết bị với chu trình đó.
Áp lực dương
Thông số kỹ thuật về áp suất phải phân biệt được áp suất vận hành bình thường với áp suất thiết kế và mọi điều kiện nhất thời liên quan. Sự thay đổi áp suất có thể xảy ra trong quá trình nạp, xả, phản ứng, tạo hơi hoặc kết nối với các thiết bị xử lý khác.
Kích thước bình, vật liệu kết cấu, chi tiết vòi phun, bố trí bịt kín và quy tắc thiết kế hiện hành có thể ảnh hưởng đến phạm vi vận hành cho phép. Việc lắp ráp hoàn chỉnh phải được đánh giá thay vì chỉ dựa vào đánh giá của một bộ phận.
Điều kiện chân không và áp suất âm
Điều kiện chân không đòi hỏi phải xem xét rõ ràng. Chúng có thể phát sinh trong quá trình xử lý chân không, ngưng tụ hơi, vận hành máy bơm hoặc các giai đoạn khác của quy trình. Tàu hoạt động thường xuyên dưới áp suất dương có thể gặp phải tình trạng tải trọng cơ học khác khi áp suất bên trong của nó giảm xuống dưới áp suất bên ngoài.
Hỗ trợ lớp lót PTFE và kết cấu tổng thể của bình phải được xem xét về chế độ chân không được chỉ định. Áp suất tuyệt đối tối thiểu dự kiến, thời gian tiếp xúc, nhiệt độ vận hành và tần suất của chu kỳ chân không phải được đưa vào đánh giá kỹ thuật.
Sẽ không đủ để suy ra tính phù hợp của chân không từ khả năng kháng hóa chất hoặc từ mức áp suất dương. Việc lắp ráp lót được đề xuất phải được xác nhận về các điều kiện chân không thực tế và trình tự vận hành.
Kết hợp các điều kiện hoạt động thành một thông số kỹ thuật
Áp suất và nhiệt độ nên được đánh giá cùng nhau. Nhiệt độ tối đa, áp suất thiết kế và độ chân không sâu nhất không được coi là các giá trị không liên quan nếu chúng có thể xảy ra trong cùng giai đoạn vận hành. Đặc tả cần xác định các kết hợp có thể thực hiện được trong thực tế và chỉ ra giai đoạn nào cần đánh giá riêng.
| Tình trạng | Thông tin cần cung cấp | Trọng tâm đánh giá thiết kế |
|---|---|---|
| Nhiệt độ | Phạm vi bình thường, tối đa, tối thiểu và thay đổi nhiệt độ. | Sự phù hợp của lớp lót và đặc tính nhiệt của bộ phận lắp ráp. |
| Áp lực dương | Operating pressure, design pressure, and transient conditions. | Thiết kế kết cấu, mối nối và xếp hạng thiết bị áp dụng. |
| chân không | Áp suất tuyệt đối tối thiểu, thời gian và giai đoạn vận hành. | Hỗ trợ lớp lót và sự phù hợp của toàn bộ tàu trong điều kiện chân không. |
| Quá trình đạp xe | Startup, shutdown, cleaning, and repeated operating sequences. | Điều kiện nhiệt và cơ học kết hợp. |
6. Công suất, kích thước và cách bố trí thiết bị
Công suất là một thông số quan trọng nhưng nó không xác định đầy đủ kích thước hoặc sự phù hợp của một bình xử lý. Hai bình có cùng thể tích danh nghĩa có thể có chiều cao, đường kính, hình dạng đầu, cách bố trí giá đỡ và cách bố trí kết nối khác nhau.
Khối lượng làm việc và công suất danh nghĩa
Thể tích danh nghĩa mô tả công suất đã nêu của tàu, trong khi thể tích làm việc là lượng dự định được giữ hoặc xử lý trong quá trình hoạt động bình thường. Sự khác biệt đặc biệt quan trọng đối với lò phản ứng và bể trộn, nơi có thể cần đủ không gian để khuấy trộn, tạo hơi, tạo bọt, giãn nở hoặc các hoạt động xử lý khác.
Mức lấp đầy vận hành thích hợp phụ thuộc vào quy trình và thiết kế bình chứa. Biên độ yêu cầu phải được đánh giá thay vì giả định là giống hệt nhau trên các ứng dụng khác nhau.
Kích thước tổng thể và không gian lắp đặt
Xác nhận chiều cao, đường kính và đường bao tổng thể tối đa được phép. Xem xét tuyến đường tiếp cận có sẵn, kích thước cửa và cửa mở, bố trí nâng hạ, khoảng trống kết cấu, không gian bảo trì và vị trí của thiết bị gần đó.
Những hạn chế về vận chuyển và lắp đặt cũng có thể ảnh hưởng đến cấu hình của tàu. Một con tàu phù hợp với vị trí vận hành của nó vẫn có thể yêu cầu xem xét riêng về cách nó sẽ được di chuyển vào tòa nhà hoặc định vị trên nền móng của nó.
Hỗ trợ và thiết bị kết nối
Chân đỡ, khung đỡ, giá đỡ, tính năng nâng và các mặt tiếp xúc của móng phải phù hợp với thiết kế kết cấu và điều kiện địa điểm. Máy bơm, bộ truyền động máy khuấy, dụng cụ và đường ống được kết nối có thể áp đặt thêm tải hoặc yêu cầu về không gian.
Việc bố trí phải để lại lối đi phù hợp đến các điểm vận hành và khu vực kiểm tra. Các nhu cầu bảo trì sẽ dễ dàng được giải quyết hơn khi chúng được xem xét trước khi hoàn tất việc sắp xếp.
Khi cần một bản vẽ kích thước
Mô tả quy trình sơ bộ có thể đầy đủ trong các cuộc thảo luận ban đầu, nhưng sự sắp xếp theo kích thước ngày càng trở nên quan trọng khi thiết kế tiến triển. Bản vẽ phải xác định các kích thước chính, vị trí vòi phun, điểm đỡ, các lỗ tiếp cận và các giao diện liên quan với thiết bị liền kề.
Khi đã có sẵn các kết nối của nhà máy, tàu được đề xuất phải được kiểm tra dựa trên cách bố trí đường ống có sẵn. Bất kỳ sai lệch cần thiết nào cũng phải được xác định và giải quyết trước khi bản vẽ chế tạo được phê duyệt.
7. Đầu phun, đường dẫn và kết nối quy trình
Các kết nối liên kết tàu với phần còn lại của hệ thống sản xuất. Chúng có thể cần thiết để sạc, xả, thông gió, lấy mẫu, thiết bị đo đạc, làm sạch, theo dõi nhiệt độ hoặc các chức năng khác. Vị trí và kết cấu của chúng ảnh hưởng đến mức độ hiệu quả của việc lắp đặt, vận hành và kiểm tra tàu.
Vị trí và hướng vòi phun
Mỗi vòi phải có chức năng và vị trí được xác định rõ ràng. Thông số kỹ thuật hoặc bản vẽ được phê duyệt phải xác định kích thước danh nghĩa, hướng, loại kết nối và mọi yêu cầu về độ cao hoặc góc có liên quan.
Vị trí đầu vào và đầu ra phải phản ánh dòng quy trình dự kiến. Các yêu cầu về thoát nước, vận chuyển vật liệu và tiếp cận cũng có thể ảnh hưởng đến hình dạng của bình. Những thay đổi về vị trí vòi phun sau khi công việc lót hoặc chế tạo đã bắt đầu có thể tạo ra những phức tạp về kỹ thuật và sản xuất.
Đường đi và quyền truy cập kiểm tra
Các lối đi và các lối vào hỗ trợ việc kiểm tra, làm sạch và bảo trì khi thiết kế tàu cho phép. Kích thước và vị trí của chúng phải phản ánh phương pháp kiểm tra dự định, nhu cầu tiếp cận an toàn và cách bố trí nhà máy xung quanh.
Chi tiết mở cũng phải tương thích với thiết kế lớp lót. Sự chuyển đổi giữa lỗ mở và bề mặt lót liền kề đòi hỏi sự chú ý đặc biệt vì nó kết hợp giao diện xử lý với đặc điểm cấu trúc.
Máy khuấy, dụng cụ và các bộ phận phụ trợ
Tùy thuộc vào quy trình, bình có thể yêu cầu dụng cụ đo mức chất lỏng, cảm biến nhiệt độ, kết nối áp suất, kính quan sát, máy khuấy hoặc các phụ kiện bổ sung. Không phải mọi bình đều cần mọi phụ kiện và việc sắp xếp cần thiết phải dựa trên nhiệm vụ của quy trình thay vì danh sách chung.
Mỗi phụ kiện bị ướt đều cần được đánh giá về khả năng tương thích. Các miếng đệm, vòng đệm, bề mặt tiếp xúc của thiết bị và các bộ phận được kết nối phải phù hợp với môi trường hóa học cũng như các điều kiện áp suất và nhiệt độ áp dụng.
Sắp xếp thông tin kết nối rõ ràng
Lịch trình vòi phun là một cách hữu ích để tránh sự mơ hồ. Nó có thể xác định từng kết nối theo thẻ, chức năng, kích thước, số lượng, hướng và loại kết nối, cùng với các tham chiếu bản vẽ nếu cần.
Việc cung cấp thông tin này sớm sẽ giúp đội ngũ kỹ thuật và sản xuất kiểm tra khoảng trống, điều phối các phụ kiện và thiết lập sự sắp xếp nhất quán trước khi thiết kế được đưa ra.
8. Kiểm tra lớp lót và xác minh chất lượng
Việc kiểm tra phải được lên kế hoạch như một phần của thông số kỹ thuật của thiết bị thay vì chỉ được bổ sung sau khi quá trình sản xuất hoàn tất. Các hoạt động kiểm tra bắt buộc phụ thuộc vào phương pháp lót, thiết kế tàu, tiêu chuẩn áp dụng, rủi ro quy trình và tiêu chí chấp nhận hợp đồng.
Define the inspection scope before production
Xác định các hồ sơ và kiểm tra cần thiết đối với các bề mặt được lót, thân kết cấu, các kết nối và lắp ráp hoàn thiện. Thông số kỹ thuật phải chỉ ra những yêu cầu nào là bắt buộc, tiêu chuẩn nào được áp dụng và ai chịu trách nhiệm xem xét kết quả.
Khi một phương pháp kiểm tra lớp lót cụ thể phù hợp thì quy trình và giới hạn chấp nhận của nó phải được thỏa thuận trước. Ví dụ, thử nghiệm ngày lễ điện có thể liên quan đến một số lớp lót không dẫn điện và cấu hình thiết bị phù hợp, nhưng việc sử dụng và cài đặt thử nghiệm phải được thiết lập cho kết cấu cụ thể. Không nên giả định rằng nó được áp dụng giống hệt nhau cho mọi quy trình hoặc độ dày lớp lót.
Kiểm tra các khu vực hình học khó khăn
Lập kế hoạch kiểm tra phải tính đến các vị trí khó tiếp cận hoặc đánh giá hơn, bao gồm các chuyển tiếp vòi phun, các lỗ mở, các góc và những thay đổi khác về hình học. Những khu vực này có thể yêu cầu các kỹ thuật kiểm tra khác nhau hoặc các biện pháp kiểm soát sản xuất và bản vẽ chi tiết hơn.
Kiểm tra trực quan, kiểm tra kích thước và các phương pháp áp dụng khác phải được xác định theo yêu cầu xây dựng. Bất kỳ thử nghiệm áp suất hoặc kiểm tra kết cấu bắt buộc nào cũng phải được xác định khi có liên quan đến thiết kế thiết bị.
Làm rõ tài liệu và tiêu chí chấp nhận
Quá trình chấp nhận phải chỉ rõ những bằng chứng nào được yêu cầu trước khi thiết bị có thể được xuất xưởng. Tùy thuộc vào dự án, tài liệu có thể bao gồm các bản vẽ đã được phê duyệt, thông tin vật liệu, hồ sơ kiểm tra, kết quả kiểm tra và hồ sơ về những sai lệch được chấp nhận.
Các tuyên bố như “kiểm tra lớp lót cẩn thận” sẽ ít hữu ích hơn so với kế hoạch kiểm tra xác định nhằm xác định phương pháp, vị trí áp dụng, tiêu chí chấp nhận và hồ sơ cần thiết. Các yêu cầu chính xác giúp nhà sản xuất và khách hàng có cơ sở chung để xem xét thiết bị đã hoàn thiện.
Duy trì khả năng truy xuất nguồn gốc của những thay đổi đã được phê duyệt
Những thay đổi về thiết kế phải được ghi lại, xem xét và phê duyệt bởi các bên có trách nhiệm. Việc thay đổi kết nối, phụ kiện hoặc điều kiện vận hành có thể ảnh hưởng đến các phần khác của thông số kỹ thuật của thiết bị. Việc ghi lại lý do thay đổi và phê duyệt kỹ thuật giúp duy trì tính nhất quán giữa các tài liệu sản xuất và lắp ráp cuối cùng.
9. Chuẩn bị thông số kỹ thuật của thiết bị
Thông số kỹ thuật rõ ràng cung cấp cho nhóm kỹ thuật thiết bị đủ thông tin để đánh giá ứng dụng và xác định các yêu cầu chưa được giải quyết. Nó phải mô tả không chỉ con tàu được yêu cầu mà còn cả những điều kiện mà con tàu sẽ hoạt động.
Trình tự sau đây cung cấp một phương pháp thực tế để tổ chức thông tin thiết kế.
-
Mô tả nhiệm vụ của quá trình.
Giải thích liệu bình sẽ được sử dụng để phản ứng, bảo quản, thu gom hay trộn. Xác định giai đoạn vận hành, các giao diện ngược dòng và xuôi dòng cũng như bất kỳ chức năng xử lý đặc biệt nào.
-
Tài liệu về môi trường hóa học.
Liệt kê các chất, nồng độ, hỗn hợp, chất gây ô nhiễm và chất lỏng làm sạch có liên quan. Xác định bất kỳ giai đoạn nào trong đó thành phần thay đổi đáng kể.
-
Xác định đường bao hoạt động.
Cung cấp nhiệt độ bình thường và cực cao, áp suất vận hành và thiết kế, điều kiện chân không và sự chuyển đổi có thể dự đoán trước giữa các trạng thái vận hành.
-
Thiết lập năng lực và kích thước.
Chỉ định công suất danh nghĩa, khối lượng làm việc có thể sử dụng, kích thước chính, hạn chế lắp đặt và bố trí hỗ trợ cần thiết.
-
Chuẩn bị lịch trình kết nối.
List required nozzles, openings, vents, drains, instruments, agitator arrangements, and accessories. Cung cấp bản vẽ bố trí khi có sẵn.
-
Xác định các tiêu chuẩn và yêu cầu kiểm tra.
State applicable construction requirements, inspection procedures, test expectations, acceptance criteria, and necessary documentation.
-
Xem xét các lỗ hổng kỹ thuật trước khi phê duyệt.
Ghi lại dữ liệu hóa học chưa được giải quyết, các kích thước xung đột, điều kiện vận hành không chắc chắn và bất kỳ phụ kiện nào có khả năng tương thích hoặc thiết kế vẫn chưa được xác nhận.
Danh sách kiểm tra thông số kỹ thuật của thiết bị
| Danh mục đặc điểm kỹ thuật | Thông tin bắt buộc | Lý do xem xét |
|---|---|---|
| Quy trình ứng dụng | Chức năng của tàu, các giai đoạn xử lý, vận chuyển nguyên liệu và trình tự vận hành. | Thiết lập đúng loại thiết bị. |
| Môi trường hóa học | Thành phần, nồng độ, tạp chất và chất tẩy rửa. | Hỗ trợ đánh giá khả năng tương thích của lớp lót. |
| Điều kiện hoạt động | Phạm vi nhiệt độ, áp suất thiết kế, nhiệm vụ chân không và các điều kiện nhất thời. | Xác định đường bao hoạt động cần thiết. |
| Công suất và cách bố trí | Khối lượng làm việc, kích thước tổng thể, bố trí giá đỡ và giới hạn lắp đặt. | Kiểm tra sự phù hợp và tích hợp quy trình. |
| Kết nối | Kích thước vòi phun, vị trí, lỗ mở, thiết bị và phụ kiện. | Phối hợp các giao diện đường ống và thiết bị. |
| Yêu cầu chất lượng | Inspection procedures, testing, acceptance criteria, and records. | Xác định cách thức xác minh sự phù hợp. |
When some details remain unavailable, identify them as open technical items. Cách tiếp cận này đáng tin cậy hơn so với việc giả định các kích thước, điều kiện vận hành hoặc các yêu cầu nghiệm thu chưa được nhóm dự án thiết lập.
10. Những lỗi lựa chọn và thiết kế phổ biến
Một số vấn đề có thể phát sinh khi việc lựa chọn thiết bị dựa vào mô tả sản phẩm ngắn gọn mà không xác định đầy đủ dịch vụ dự định. Hầu hết có thể được giảm bớt thông qua mô tả quy trình đầy đủ hơn và xem xét sớm thông số kỹ thuật.
Chỉ chọn theo tên hóa học
Biết rằng bình chứa axit, kiềm hoặc dung môi là không đủ để hoàn thành đánh giá khả năng tương thích. Nồng độ, hỗn hợp, nhiệt độ, thời gian tiếp xúc, phương pháp làm sạch và kết cấu của lớp lót đều có thể quan trọng.
Cách tiếp cận tốt hơn:Cung cấp môi trường xử lý đầy đủ và phạm vi hoạt động dự kiến của nó, sau đó xác nhận tính phù hợp cho ứng dụng thực tế.
Chỉ cung cấp khối lượng tàu danh nghĩa
Số liệu công suất không xác định hình dạng hoàn chỉnh của bình, khối lượng làm việc cho phép, cách bố trí máy khuấy hoặc cách bố trí kết nối. Thông tin về kích thước không đầy đủ có thể dẫn đến thiết bị không thể tích hợp dễ dàng vào nhà máy hiện có.
Cách tiếp cận tốt hơn:Chỉ định khối lượng công việc, kích thước tổng thể, hạn chế về trang web, yêu cầu quy trình và các kết nối cần thiết cùng nhau.
Giả sử khả năng kháng hóa chất thiết lập sự phù hợp về chân không
Khả năng kháng hóa chất và khả năng chống chênh lệch áp suất giải quyết các câu hỏi kỹ thuật khác nhau. Lớp lót và kết cấu đỡ phải được đánh giá về các điều kiện chân không dự kiến và nhiệt độ vận hành liên quan.
Cách tiếp cận tốt hơn:Nêu rõ áp suất tuyệt đối tối thiểu, thời gian tiếp xúc, nhiệt độ và chu kỳ chân không dự kiến.
Nhìn ra các con dấu và các bộ phận phụ trợ
Lớp lót chính tương thích không thể thiết lập sự phù hợp của mọi vòng đệm, miếng đệm, bộ phận khuấy, kính quan sát hoặc kết nối thiết bị. Mỗi thành phần ướt có liên quan tạo thành một phần của hệ thống hoàn chỉnh.
Cách tiếp cận tốt hơn:Đưa các phụ kiện và vật liệu kết nối vào phần đánh giá kỹ thuật thay vì coi bình chính là thành phần duy nhất cần đánh giá.
Hoàn thiện vị trí vòi phun quá muộn
Những thay đổi muộn về vị trí kết nối có thể ảnh hưởng đến hình học bên trong, căn chỉnh đường ống, khả năng tiếp cận và cấu hình lớp lót hoàn thiện. Chúng cũng có thể tạo ra xung đột với các thiết bị gần đó hoặc các khoảng trống lắp đặt.
Cách tiếp cận tốt hơn:Xem xét bố trí kích thước và lịch trình vòi phun trước khi bản vẽ chế tạo được phê duyệt.
Không xác định các yêu cầu kiểm tra
Yêu cầu chung đối với tàu chống ăn mòn không giải thích cách thức kiểm tra lớp lót hoàn thiện hoặc tiêu chí nào quyết định sự chấp nhận. Thiếu chi tiết có thể tạo ra sự bất đồng trong quá trình xem xét cuối cùng.
Cách tiếp cận tốt hơn:Thống nhất về các tiêu chuẩn áp dụng, quy trình kiểm tra, tiêu chí chấp nhận và hồ sơ cần thiết trước khi bắt đầu sản xuất.
Nguyên tắc lựa chọn:Thông số kỹ thuật thiết bị hoàn chỉnh kết nối nhiệm vụ quy trình, môi trường hóa học, điều kiện vận hành, cấu hình bình chứa và các yêu cầu kiểm tra. Mỗi ứng dụng nên hỗ trợ cùng một ứng dụng được xác định.
11. Lắp đặt, vận hành và bảo trì
Sự phù hợp của thiết bị không chỉ phụ thuộc vào thiết kế ban đầu mà còn phụ thuộc vào cách vận hành, lắp đặt, vận hành và bảo trì tàu. Các quy trình phù hợp giúp duy trì tính toàn vẹn của lớp lót và xác định các vấn đề trước khi chúng phát triển thành các vấn đề nghiêm trọng hơn về thiết bị.
Xử lý và lắp đặt
Quy trình vận chuyển và nâng hạ phải tuân theo tài liệu thiết bị và bố trí nâng được chỉ định. Tác động không được kiểm soát, điểm nâng không phù hợp hoặc xử lý bất cẩn có thể làm hỏng lớp lót hoặc các bộ phận khác của cụm ngay cả khi bình chứa bên ngoài có vẻ không bị ảnh hưởng.
Việc lắp đặt cũng phải duy trì các điều kiện hỗ trợ dự định và căn chỉnh kết nối. Việc căn chỉnh đường ống cưỡng bức hoặc các tải trọng ngoài ý muốn lên các đầu phun có thể gây ra các ứng suất cơ học không có trong các giả định thiết kế.
Trước khi vận hành thử, hãy xác minh vị trí lắp đặt, bố trí giá đỡ, đường ống được kết nối, dụng cụ và các phụ kiện cần thiết. Xác nhận rằng cấu hình cuối cùng phù hợp với bản vẽ đã được phê duyệt và các bước kiểm tra trước khi vận hành bắt buộc đã được hoàn thành.
Kiểm soát khởi động và tắt máy
Quy trình vận hành phải xác định cách thức đổ đầy bình, đưa đến nhiệt độ vận hành, điều áp nếu có và đưa bình trở về trạng thái an toàn. Nếu chân không hoặc nhiệt độ có thể thay đổi nhanh chóng thì những điều kiện này cần được giải quyết rõ ràng.
Các thủ tục cũng cần thiết lập cách xử lý các sai lệch trong quy trình. Những thay đổi bất ngờ về áp suất, nhiệt độ hoặc thành phần hóa học có thể di chuyển bình ra ngoài phạm vi hoạt động đã được phê duyệt và yêu cầu phản ứng có kiểm soát.
Thực hành vệ sinh
Các phương pháp làm sạch phải tương thích với lớp lót, vòng đệm, các bộ phận được kết nối và các giới hạn vận hành của bình. Môi trường làm sạch, nhiệt độ, thời gian và bất kỳ hoạt động làm sạch cơ học nào đã chọn phải được xem xét cho từng công trình cụ thể.
Quy trình làm sạch phải xác định cách loại bỏ cặn, cách rửa bình khi cần thiết và cách duy trì quyền kiểm tra. Không nên sử dụng các hóa chất không được phê duyệt hoặc các phương pháp cơ học mạnh chỉ vì lớp lót chính được thiết kế cho dịch vụ ăn mòn.
Kiểm tra và bảo trì định kỳ
Tần suất và phương pháp kiểm tra phải phản ánh rủi ro của quy trình, điều kiện dịch vụ, thiết kế thiết bị và các yêu cầu bảo trì hiện hành. Người vận hành phải tuân theo các quy trình đã được phê duyệt để nhận biết các dấu hiệu hư hỏng, rò rỉ, hành vi vận hành bất thường hoặc sự hư hỏng của các bộ phận liên quan.
Khi phát hiện sự cố, việc đánh giá nên xem xét lớp lót, các kết nối liên quan, vòng đệm và kết cấu tàu đỡ. Nguyên nhân phải được xác định trước khi lựa chọn sửa chữa hoặc sửa đổi. Mọi sửa chữa phải phù hợp với kết cấu ban đầu và các điều kiện sử dụng đã được phê duyệt.
Lưu giữ hồ sơ hoạt động
Hồ sơ về điều kiện vận hành, kiểm tra, hoạt động vệ sinh, công việc bảo trì và sửa đổi đã được phê duyệt có thể giúp xác định các vấn đề tái diễn. Chúng cũng giúp việc so sánh các điều kiện vận hành thực tế với các giả định được sử dụng trong quá trình xem xét thiết kế ban đầu trở nên dễ dàng hơn.
Khi các điều kiện của quy trình thay đổi đáng kể, tàu phải được đánh giá lại trước khi áp dụng mức thuế sửa đổi. Cấu hình được phê duyệt cho một nồng độ hóa chất, phạm vi nhiệt độ hoặc điều kiện áp suất sẽ không tự động được coi là phù hợp cho một dịch vụ khác.
12. Lập kế hoạch cấu hình thiết bị tùy chỉnh
Các tàu công nghiệp thường cần phải phù hợp với cách bố trí quy trình cụ thể, yêu cầu về công suất và tập hợp các điều kiện vận hành. Cấu hình tùy chỉnh có thể giải quyết các yêu cầu này, miễn là các chi tiết được xác định và đánh giá một cách có hệ thống.
Trác Nhamcung cấp các dịch vụ thiết kế và sản xuất lớp lót chống ăn mòn công nghiệp và thiết bị hóa chất. Cấu hình thích hợp cho tàu có lớp lót có thể được thảo luận liên quan đến chức năng quy trình dự kiến, công suất yêu cầu, phạm vi vận hành, vị trí kết nối và các phụ kiện quy trình.
Kết hợp cấu hình với quy trình
Việc tùy chỉnh nên bắt đầu với các yêu cầu của quy trình thay vì sắp xếp tàu được xác định trước. A storage tank with a simple transfer function may require a different set of connections from a reactor with an agitator and additional process instrumentation.
Việc xác định các chức năng cần thiết giúp phân biệt các tính năng thiết yếu với các phụ kiện tùy chọn. Nó cũng cung cấp cho nhóm kỹ thuật cơ sở rõ ràng hơn để đánh giá hình dạng bình chứa và cách bố trí kết nối.
Establish the technical details early
Công suất, kích thước, môi trường hóa học, nhiệt độ, áp suất, yêu cầu chân không và vị trí vòi phun phải được xem xét cùng nhau. Nếu tàu phải kết nối với hệ thống hiện có, các bản vẽ liên quan và kích thước giao diện phải được cung cấp trong cuộc thảo luận kỹ thuật ban đầu.
Mọi điều kiện chưa biết sẽ vẫn hiển thị trong quá trình xem xét thiết kế. Đặc biệt, cần giải quyết vấn đề tương thích hóa học chưa được giải quyết, điều kiện chân không không rõ ràng hoặc bản vẽ kết nối không đầy đủ trước khi thông số kỹ thuật của thiết bị được coi là hoàn chỉnh.
Xem lại thiết kế trước khi sản xuất
Công trình xây dựng đề xuất cần được xem xét dựa trên nhiệm vụ dự định, bao gồm bố trí lớp lót, thiết kế kết cấu, kết nối và kế hoạch kiểm tra. Bản vẽ và tài liệu kỹ thuật cần xác định cấu hình đã thống nhất để hai bên cùng đánh giá về thiết kế giống nhau.
Những thay đổi được thực hiện trong giai đoạn này cần được đánh giá về tác động của chúng đối với toàn bộ tổ hợp. Vị trí vòi phun được sửa đổi, phụ kiện mới hoặc yêu cầu áp suất thay đổi có thể ảnh hưởng đến các quyết định thiết kế khác và không nên coi đó là một thay đổi riêng biệt.
Thông tin chuẩn bị cho cuộc thảo luận kỹ thuật
- Loại thiết bị và chức năng quy trình dự kiến.
- Thành phần hóa học, nồng độ và phương tiện làm sạch có liên quan.
- Nhiệt độ hoạt động bình thường và khắc nghiệt.
- Các yêu cầu về áp suất vận hành, áp suất thiết kế và chân không nếu có.
- Công suất danh nghĩa yêu cầu, khối lượng làm việc và kích thước tổng thể.
- Lịch trình vòi phun, vị trí kết nối, dụng cụ và phụ kiện xử lý.
- Tiêu chuẩn xây dựng áp dụng và yêu cầu kiểm tra lớp lót.
- Installation drawings and any existing equipment interface restrictions.
Những đầu vào này cung cấp điểm khởi đầu thực tế cho việc đánh giá và báo giá kỹ thuật. Thông số kỹ thuật cuối cùng của thiết bị chỉ được xác nhận sau khi các yêu cầu về hóa học, cơ học, kích thước và kiểm tra liên quan đã được đánh giá.
13. Câu hỏi thường gặp
Các câu hỏi sau đây đề cập đến những cân nhắc kỹ thuật phổ biến khi chỉ định các bình xử lý hóa học được lót bằng fluoropolymer.
Bình chứa lót PTFE chủ yếu được sử dụng để làm gì?
Chúng được sử dụng trong các ứng dụng xử lý hóa học trong đó các bề mặt tiếp xúc bên trong cần được bảo vệ chống ăn mòn. Các loại bình phổ biến bao gồm lò phản ứng, bể chứa, bình thu và bể trộn. Loại thích hợp phụ thuộc vào nhiệm vụ của quy trình, môi trường hóa học, điều kiện vận hành và cấu hình yêu cầu.
Lớp lót PTFE có bảo vệ chống lại mọi hóa chất không?
Không có vật liệu nào được coi là phù hợp phổ biến trong mọi điều kiện. PTFE có khả năng kháng hóa chất rộng, nhưng ứng dụng thực tế vẫn yêu cầu đánh giá về nhận dạng hóa học, nồng độ, nhiệt độ, thời gian tiếp xúc và cấu trúc lớp lót. Các giới hạn tương thích cụ thể và các điều kiện vận hành đặc biệt phải được xem xét trước khi tàu được phê duyệt.
Tại sao tàu lót PTFE cũng cần kết cấu thép?
Lớp lót cung cấp bề mặt bên trong chống ăn mòn như mong muốn, trong khi phần thân thép bên ngoài cung cấp hỗ trợ kết cấu. Hai thành phần phục vụ các chức năng khác nhau và phải được thiết kế cùng nhau. Kích thước bình, điều kiện áp suất, giá đỡ, kết nối và mối quan hệ giữa lớp lót và thân thép đều ảnh hưởng đến thiết kế cuối cùng.
Cần có thông tin gì để chọn đúng loại tàu?
Bắt đầu với chức năng quy trình dự định, môi trường hóa học, nhiệt độ vận hành, áp suất hoặc yêu cầu chân không, công suất và điều kiện lắp đặt. Sau đó, xác định các vòi phun, lỗ mở, dụng cụ và phụ kiện cần thiết. Những chi tiết này giúp phân biệt lò phản ứng với bể chứa, bình chứa hoặc bể trộn và thiết lập cấu hình cần thiết.
Tàu lót có thể được sử dụng trong điều kiện chân không?
Có thể thực hiện dịch vụ hút chân không bằng cách lắp ráp được thiết kế phù hợp, nhưng nó phải được xác nhận cho thiết bị cụ thể. Việc xem xét phải bao gồm áp suất tuyệt đối tối thiểu, nhiệt độ vận hành, thời gian chân không, tần số chu kỳ và hỗ trợ lớp lót. Khả năng tương thích hóa học hoặc chỉ số áp suất dương không đủ để thiết lập tính phù hợp về chân không.
Cần kiểm tra những gì khi chỉ định một bể trộn lót?
Ngoài khả năng tương thích hóa học, công suất, nhiệt độ và áp suất, hãy chỉ định công suất trộn và bố trí máy khuấy cần thiết. Kiểm tra tính phù hợp của các bộ phận liên quan đến trục, vòng đệm, miếng đệm và các phụ kiện bị ướt khác. Vị trí vòi phun, khả năng tiếp cận làm sạch, yêu cầu bảo trì và bố trí lắp đặt cũng cần được xem xét.
Những yêu cầu kiểm tra nào cần được xác nhận trước khi sản xuất?
Xác định các tiêu chuẩn xây dựng hiện hành, phương pháp kiểm tra lớp lót, tiêu chí chấp nhận, kiểm tra kết cấu, thử nghiệm và tài liệu cần thiết. Các phương pháp như kiểm tra trực quan, kiểm tra kích thước hoặc kiểm tra điểm dừng điện có thể phù hợp tùy thuộc vào công trình. Kế hoạch kiểm tra phải được thống nhất cho từng thiết bị cụ thể thay vì giả định là giống hệt nhau cho mọi tàu.
Những gì cần bao gồm trong yêu cầu báo giá tàu theo yêu cầu?
Cung cấp chức năng dự định của bình, thành phần và nồng độ hóa học, nhiệt độ vận hành, điều kiện áp suất hoặc chân không, công suất yêu cầu, kích thước tổng thể, bố trí kết nối, phụ kiện và các yêu cầu kiểm tra hiện hành. Các bản vẽ nhà máy hiện tại và các hạn chế lắp đặt rất hữu ích khi tàu phải tích hợp với hệ thống sản xuất đã được thiết lập. Bất kỳ điều kiện kỹ thuật nào chưa được giải quyết cần được xác định để xem xét.
14. Cân nhắc lựa chọn cuối cùng
Lựa chọn phù hợpThiết bị lót PTFEyêu cầu đánh giá phối hợp về môi trường hóa học, kết cấu lớp lót, kết cấu tàu, điều kiện vận hành và các giao diện quy trình. Lò phản ứng, bể chứa, bể chứa và bể trộn phục vụ các chức năng khác nhau, vì vậy cấu hình của chúng phải được phát triển phù hợp với nhiệm vụ dự kiến thay vì được coi là các thùng chứa có thể hoán đổi cho nhau.
Một thông số kỹ thuật hoàn chỉnh phải xác định thành phần và nồng độ hóa học, nhiệt độ, áp suất dương hoặc chân không, công suất, kích thước, vị trí kết nối, phụ kiện và tiêu chí kiểm tra. Việc lắp đặt, làm sạch, bảo trì và các biến thể có thể thấy trước của quy trình cũng cần được xem xét trong quá trình xem xét thiết kế.
Việc cung cấp sớm những thông tin chi tiết này sẽ giúp thiết lập cơ sở rõ ràng để đánh giá thiết bị được đề xuất. Nó cũng giúp dễ dàng xác định thông tin còn thiếu, điều phối các kết nối quy trình và xác nhận các yêu cầu thiết kế trước khi bắt đầu sản xuất.
Thảo luận về các yêu cầu về thiết bị hóa học của bạn
Chia sẻ môi trường xử lý, nồng độ, nhiệt độ vận hành, áp suất hoặc điều kiện chân không, dung tích bình yêu cầu và cách bố trí kết nối để bắt đầu thảo luận kỹ thuật về cấu hình phù hợp.
Gửi yêu cầu thiết bị của bạn
