Thiết bị khử lưu huỳnh hoạt động trong điều kiện nhiệt độ và hóa học đòi hỏi khắt khe, đặc biệt khi tiếp xúc với môi trường phản ứng ăn mòn và dòng xử lý nhiệt độ cao. Việc lựa chọn lớp phủ chống ăn mòn thích hợp đòi hỏi phải xem xét thành phần hóa học, nhiệt độ vận hành, vật liệu nền, cấu trúc thiết bị và độ dày lớp phủ cần thiết.
Các lựa chọn lớp phủ phổ biến cho các ứng dụng chống ăn mòn công nghiệp bao gồm PFA, FEP, ETFE (F40) và HALAR (F30). Vật liệu và phương pháp ứng dụng phù hợp phụ thuộc vào cấu hình thiết bị cụ thể và điều kiện sử dụng. Đối với thiết bị ngưng tụ khử lưu huỳnh ướt, cần đặc biệt chú ý đến bề mặt bịt kín mặt bích, tấm ống, lưới bên trong và bể chứa axit hình chữ U ở đáy, nơi tính đồng nhất của lớp phủ, hình học phức tạp và khả năng tiếp xúc với nhiệt có thể ảnh hưởng đến hiệu suất lâu dài.
Kích thước phôi tối đa được chỉ định để phun lên tới Ø3,8 m × 3,8 m × 8,2 m. Sự phù hợp của các kích thước này phải được xác nhận dựa trên hình dạng phôi thực tế và các yêu cầu của quy trình phủ đã chọn.
Trước khi lựa chọn lớp phủ chống ăn mòn cho thiết bị khử lưu huỳnh, cần xác định rõ môi trường vận hành. Các thông tin sau đây đặc biệt quan trọng:
Những điều kiện này cung cấp cơ sở để đánh giá khả năng tương thích hóa học, lựa chọn lớp phủ, yêu cầu ứng dụng và tiêu chí kiểm tra. Vật liệu phủ không nên được lựa chọn chỉ bởi khả năng chống ăn mòn chung của nó; sự phù hợp của nó phải được xác nhận đối với thành phần hóa học thực tế và môi trường hoạt động.
Một số vật liệu phủ fluoropolymer được sử dụng trong các ứng dụng chống ăn mòn công nghiệp. Mỗi loại có đặc tính vật liệu cụ thể và tùy chọn thích hợp phải được xác định theo môi trường xử lý, nhiệt độ, chất nền và cấu hình thiết bị.
| Vật liệu phủ | Cân nhắc ứng dụng |
|---|---|
| PFA | Được xem xét cho các ứng dụng yêu cầu khả năng kháng hóa chất và bề mặt bên trong được phủ fluoropolymer, tuân theo các điều kiện sử dụng được chỉ định. |
| FEP | Được sử dụng cho các ứng dụng chống ăn mòn đã chọn trong đó các đặc tính vật liệu và giới hạn vận hành đáp ứng các yêu cầu của quy trình. |
| ETFE (F40) | Được sử dụng cho các ứng dụng lớp phủ được chỉ định, bao gồm các thành phần ngưng tụ được chọn, theo điều kiện hóa học và nhiệt độ yêu cầu. |
| HALAR (F30) | Được sử dụng cho các ứng dụng phủ chống ăn mòn công nghiệp được lựa chọn. Sự phù hợp của nó phải được xác nhận đối với môi trường hóa học và môi trường hoạt động cụ thể. |
Khả năng chống ăn mòn và hiệu suất nhiệt độ của các vật liệu này không giống nhau. Thành phần hóa học, nồng độ, thời gian tiếp xúc, cấu trúc lớp phủ và các điều kiện mà các thành phần thiết bị riêng lẻ gặp phải đều phải được xem xét trước khi hệ thống lớp phủ được hoàn thiện.
Độ dày lớp phủ chống ăn mòn quy định có thể dao động từ 0,3 mm đến 1,5 mm, tùy theo yêu cầu của khách hàng và hệ thống lớp phủ được lựa chọn. Độ dày yêu cầu phải được xác định trước khi sản xuất và được xác minh bằng phương pháp kiểm tra phù hợp với thiết kế lớp phủ và thiết bị.
Tính đồng nhất đặc biệt quan trọng xung quanh các lỗ hở, bề mặt bịt kín mặt bích và các khu vực hình học phức tạp khác. Sự tích tụ lớp phủ quá mức hoặc ứng dụng không đồng đều có thể ảnh hưởng đến kích thước thành phần dự định và cách bố trí bịt kín. Lớp phủ hoàn thiện phải đáp ứng được độ dày đã thỏa thuận và các tiêu chí chấp nhận.
Vật liệu nền được xem xét cho các ứng dụng chống ăn mòn công nghiệp bao gồm:
Quy trình chuẩn bị bề mặt và thi công thích hợp phụ thuộc vào vật liệu nền. Không phải mọi quy trình phủ đều phù hợp với mọi bề mặt, vì vậy cần đánh giá các yêu cầu về tính tương thích, chuẩn bị bề mặt và độ bám dính cho sự kết hợp cụ thể giữa lớp phủ và vật liệu nền.
Một quy trình phun có kiểm soát là cần thiết để đạt được điều kiện phủ quy định. Quy trình chính xác phụ thuộc vào vật liệu đã chọn, chất nền, hình dạng thiết bị và yêu cầu sản xuất.
Các thông số quy trình phải được kiểm soát theo vật liệu và chất nền đã chọn. Cần đặc biệt chú ý đến tính đồng nhất của lớp phủ và ngăn ngừa lớp phủ chạy quanh các lỗ, mặt bích và các khu vực quan trọng khác.
Các màu sơn được liệt kê bao gồm:
Màu sắc sẵn có phải được xác nhận đối với vật liệu phủ đã chọn và các yêu cầu ứng dụng.
Bình ngưng khử lưu huỳnh ướt có thể được cấu hình theo chiều dọc hoặc chiều ngang. Cấu trúc bên trong và điều kiện vận hành của chúng khác nhau, do đó việc lựa chọn vật liệu phủ, yêu cầu về độ dày và chi tiết kết cấu phải được đánh giá cho từng bộ phận thay vì áp dụng thống nhất trên toàn bộ bình ngưng.
Thiết bị ngưng tụ khử lưu huỳnh dạng ướt thẳng đứng được mô tả là có bốn phần chính: nắp trên, tấm ống trên, tấm ống dưới và bình chứa axit hình chữ U ở đáy. Mỗi phần có yêu cầu về nhiệt độ tiếp xúc và lớp phủ khác nhau.
| Thành phần | Lớp phủ được chỉ định | Độ dày lớp phủ | Nhiệt độ tiếp xúc đã nêu | Những cân nhắc chính |
|---|---|---|---|---|

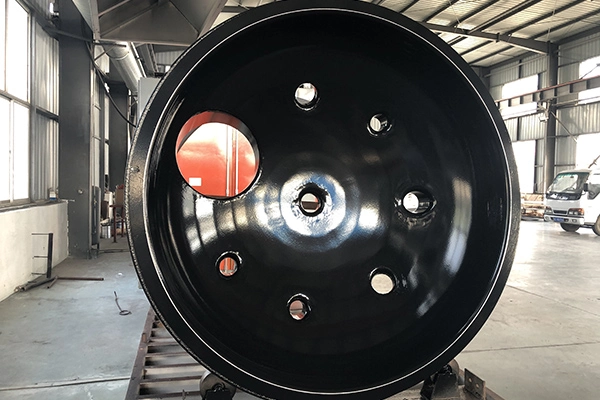

| Bìa trên | Phun ETFE (F40) hoặc HALAR (F30) | 1mm | Không quá 120°C | Giữ cho bề mặt bịt kín của mặt bích không bị chảy lớp phủ và duy trì độ dày lớp phủ đồng đều. |
| Tấm ống trên | Phun ETFE (F40) hoặc HALAR (F30) | 1mm | Không quá 150°C | Ngăn chặn lớp phủ chạy xung quanh các lỗ và duy trì độ phủ đồng đều trên tấm. |
| Tấm ống dưới | phun PFA | 1mm | Khoảng 260°C | Đặc biệt chú ý đến các lỗ, tránh lớp phủ chạy và độ dày không đồng đều. |
| Bể chứa axit hình chữ U phía dưới | Lớp lót PTFE hoặc phun PFA | Để được xác nhận cho quá trình đã chọn | Nhiệt độ sử dụng tối đa được nêu lên tới 290°C | Hình học phức tạp và điều kiện nhiệt đòi hỏi khắt khe đòi hỏi phải xem xét xây dựng và bảo vệ cụ thể. |
Việc phun ETFE (F40) hoặc HALAR (F30) được chỉ định cho lớp phủ trên cùng, với độ dày lớp phủ là 1 mm và nhiệt độ tiếp xúc đã nêu không vượt quá 120°C. Bề mặt bịt kín mặt bích cần được chú ý đặc biệt vì lớp phủ chạy hoặc tích tụ quá mức có thể ảnh hưởng đến bề mặt bịt kín. Lớp phủ phải đồng đều trên bề mặt được chỉ định.
Tấm ống phía trên được chỉ định để phun ETFE (F40) hoặc HALAR (F30), có độ dày 1 mm và nhiệt độ tiếp xúc đã nêu không vượt quá 150°C. Các lỗ này đòi hỏi phải kiểm soát ứng dụng cẩn thận để ngăn lớp phủ chạy và duy trì hình dạng mong muốn.
Việc phun PFA được chỉ định cho tấm ống phía dưới, có độ dày 1 mm và nhiệt độ tiếp xúc được nêu là khoảng 260°C. Bởi vì tấm chứa nhiều lỗ và phần chuyển tiếp nên tính đồng nhất của lớp phủ và kiểm soát sự tích tụ vật liệu là những cân nhắc kiểm tra quan trọng.
Hai phương án xây dựng được xác định cho bể chứa axit hình chữ U phía dưới: lớp lót PTFE và phun PFA. Hình dạng của bể có thể khiến cả hai quá trình trở nên khó khăn, trong khi nhiệt độ sử dụng tối đa đã nêu có thể đạt tới 290°C.
Thông tin thiết kế được cung cấp chỉ định lớp gạch chịu axit 300–500 mm trên bề mặt được phủ để giúp hạn chế tiếp xúc và tác động nhiệt trực tiếp. Với các điều kiện nhiệt độ khắt khe, vật liệu phủ, lớp bảo vệ, chi tiết giao diện và kết cấu hoàn chỉnh phải được xác minh theo yêu cầu quy trình thực tế trước khi thiết kế hoàn thiện.
Thiết bị ngưng tụ khử lưu huỳnh ướt nằm ngang được mô tả là có năm phần chính: nắp trên, tấm lưới khử sương, phần ống ba phần, tấm lưới đóng gói và thùng chứa axit hình chữ U phía dưới.
| Thành phần | Lớp phủ được chỉ định | Độ dày lớp phủ | Nhiệt độ tiếp xúc đã nêu | Những cân nhắc chính |
|---|---|---|---|---|
| Bìa trên | phun PFA | 1mm | Khoảng 180°C | Xác nhận tính đồng nhất của lớp phủ và tình trạng của các bề mặt kết nối có liên quan. |
| Tấm lưới khử sương | phun PFA | 1mm | Khoảng 180°C | Kiểm tra phạm vi bao phủ trên cấu trúc lưới và hình học phức tạp của nó. |
| Phần ống ba phần | phun PFA | 1mm | Khoảng 200–250°C | Xác minh sự phù hợp của lớp phủ với nhiệt độ đã nêu và môi trường xử lý thực tế. |
| Tấm lưới đóng gói | Để được xác nhận | Để được xác nhận | Để được xác nhận | Xác định các yêu cầu về lớp phủ và vận hành từ các điều kiện sử dụng cụ thể của bộ phận. |
| Bể chứa axit hình chữ U phía dưới | Lớp lót PTFE hoặc phun PFA | Để được xác nhận cho quá trình đã chọn | Nhiệt độ sử dụng tối đa được nêu lên tới 280°C | Xem lại phương pháp thi công, hình học phức tạp và yêu cầu bảo vệ nhiệt. |
Việc phun PFA được chỉ định cho lớp phủ trên cùng và tấm lưới khử sương, với độ dày lớp phủ là 1 mm và nhiệt độ tiếp xúc được nêu là khoảng 180°C. Tấm lưới khử sương có hình dạng bề mặt phức tạp hơn tấm phẳng, khiến việc kiểm tra và bao phủ nhất quán trở nên đặc biệt quan trọng.
Phần ống ba phần được chỉ định để phun PFA ở độ dày 1 mm, với phạm vi nhiệt độ tiếp xúc được nêu là khoảng 200–250°C. Thông số kỹ thuật của lớp phủ phải được đánh giá dựa trên môi trường xử lý thực tế và chu trình vận hành, bao gồm cả sự thay đổi nhiệt độ trong quá trình vận hành.
Tấm lưới đóng gói được xác định là một trong năm phần chính của bình ngưng nằm ngang, nhưng vật liệu phủ, độ dày và nhiệt độ tiếp xúc cụ thể không được cung cấp trong thông tin được cung cấp. Các thông số này phải được xác nhận theo điều kiện vận hành thực tế của bộ phận và yêu cầu chống ăn mòn.
Lớp lót PTFE và phun PFA đều được xác định là phương pháp thi công tiềm năng cho bể chứa axit hình chữ U phía dưới. Hình dạng phức tạp của thành phần có thể gây khó khăn cho việc ứng dụng lớp phủ hoặc lắp đặt lớp lót và nhiệt độ sử dụng tối đa đã nêu có thể đạt tới 280°C.
Thông tin thiết kế được cung cấp chỉ định lớp gạch chịu axit dày 300–500 mm trên bề mặt được phủ để giúp giảm tác động và tiếp xúc trực tiếp với nhiệt. Sự phù hợp của bố trí bảo vệ này phải được đánh giá như một phần của thiết kế thiết bị hoàn chỉnh, bao gồm đặc tính nhiệt độ thực tế và các yêu cầu của hệ thống lớp phủ hoặc lớp lót.
Các giá trị nhiệt độ được liệt kê cho các phần ngưng tụ riêng lẻ là đầu vào thiết kế dành riêng cho ứng dụng. Chúng không nên được hiểu là giới hạn vận hành chung cho thiết bị có lớp lót PFA, FEP, ETFE, HALAR hoặc PTFE.
Sự phù hợp thực tế của lớp phủ hoặc lớp lót phụ thuộc vào một số yếu tố:
Trước khi lựa chọn vật liệu phủ hoặc phê duyệt thiết kế bình ngưng, nhiệt độ đã nêu và các chi tiết kết cấu phải được kiểm tra so với các điều kiện quy trình thực tế. Khi một bộ phận hoạt động gần giới hạn quy định của vật liệu thì việc lắp ráp hoàn chỉnh và bất kỳ biện pháp bảo vệ bổ sung nào đều cần được chú ý đặc biệt.
Phun chống ăn mòn cho thiết bị khử lưu huỳnh đòi hỏi phải xem xét phối hợp vật liệu phủ, chất nền, độ dày, hình dạng thiết bị, nhiệt độ vận hành và khả năng tương thích hóa học. PFA, FEP, ETFE (F40) và HALAR (F30) cung cấp các tùy chọn vật liệu khác nhau cho các ứng dụng công nghiệp đã chọn, nhưng lựa chọn cuối cùng phải dựa trên điều kiện sử dụng thực tế.
Thiết bị ngưng tụ khử lưu huỳnh ướt yêu cầu đánh giá từng thành phần vì nắp trên, tấm ống, cấu trúc lưới và bể chứa axit hình chữ U ở đáy có thể gặp nhiệt độ khác nhau và đưa ra những thách thức về lớp phủ khác nhau. Cần đặc biệt chú ý đến các bề mặt bịt kín mặt bích, các lỗ, hình dạng phức tạp và các bộ phận tiếp xúc với các điều kiện nhiệt đòi hỏi khắt khe.
Dữ liệu vận hành rõ ràng, quy trình phủ thích hợp, các tiêu chí kiểm tra được xác định và việc xác minh kết cấu hoàn chỉnh là cơ sở cho giải pháp chống ăn mòn phù hợp. Thông số kỹ thuật lớp phủ cuối cùng và bố trí bảo vệ phải được xác nhận dựa trên thiết kế thiết bị và các yêu cầu quy trình thực tế trước khi sản xuất và vận hành.
