Môi trường xử lý ăn mòn, điều kiện vận hành khắt khe và yêu cầu nghiêm ngặt về độ sạch bề mặt có thể khiến việc lựa chọn vật liệu thiết bị trở thành một nhiệm vụ kỹ thuật phức tạp. Lớp phủ Perfluoroalkoxy alkane (PFA) cung cấp hàng rào fluoropolymer trên nền kim loại, giúp bảo vệ bề mặt bên dưới khỏi môi trường hóa học tương thích. Sự phù hợp của bình được phủ không chỉ phụ thuộc vào khả năng kháng hóa chất: tính toàn vẹn của lớp phủ, nhiệt độ, áp suất, hình dạng thiết bị và quy trình dự kiến, tất cả đều cần phải được đánh giá cùng nhau.
Hướng dẫn này giải thích cách sử dụng bình phủ PFA trong các hoạt động bảo quản, thu gom, trộn và phân tách vật liệu. Nó kiểm tra các đặc tính của lớp phủ, cấu hình thiết bị, khả năng tương thích hóa học, phương pháp kiểm tra, giới hạn vận hành, phương pháp làm sạch và các yêu cầu về thông số kỹ thuật. Mục tiêu là giúp các kỹ sư xử lý xác định thông tin cần thiết để đánh giá cấu hình phù hợp trước khi hoàn thiện thiết kế và sản xuất thiết bị.
Mục lục
Chọn một phần bên dưới để khám phá việc lựa chọn vật liệu, thiết kế bình chứa, kiểm tra và những cân nhắc dành riêng cho ứng dụng.
- Tìm hiểu công nghệ phủ PFA
- Đặc điểm lớp phủ quan trọng
- Bốn cấu hình thiết bị chính
- Khả năng tương thích hóa học và phương tiện xử lý
- Điều kiện nhiệt độ, áp suất và chân không
- Hình học phức tạp và độ phủ phủ
- Kiểm tra và xác minh chất lượng
- Ứng dụng công nghiệp
- Thực hành vệ sinh, bảo trì và vận hành
- Thiết bị tráng và thiết bị lót tấm
- Chuẩn bị thông số kỹ thuật
- Những sai lầm lựa chọn phổ biến
- Đánh giá thiết kế và cấu hình tùy chỉnh
- Câu hỏi thường gặp
- Cân nhắc kỹ thuật cuối cùng
1. Tìm hiểu công nghệ phủ PFA
Thiết bị xử lý hóa học thường xử lý axit, kiềm, dung môi, chất trung gian và hỗn hợp có thể tấn công bề mặt kim loại lộ ra ngoài. Do đó, việc lựa chọn vật liệu thích hợp là điều cần thiết khi quy trình yêu cầu khả năng ngăn chặn đáng tin cậy, tiếp xúc với vật liệu được kiểm soát và hiệu suất thiết bị ổn định. Trong nhiều ứng dụng, vật liệu được sử dụng cho kết cấu bình chứa và vật liệu tiếp xúc với quy trình phục vụ các mục đích kỹ thuật khác nhau.

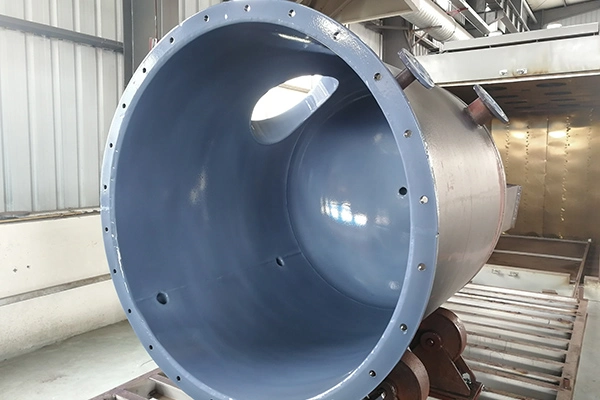

Thiết bị tráng PFAsử dụng lớp phủ PFA phủ lên bề mặt kim loại bên trong để tạo lớp chống ăn mòn cho môi trường xử lý tương thích. Chất nền kim loại cung cấp hỗ trợ cấu trúc, trong khi lớp phủ polymer tạo ra bề mặt tiếp xúc dự định. Sự sắp xếp này có thể được xem xét cho các bình xử lý và các cấu trúc bên trong nơi cần có bề mặt fluoropolymer bảo vệ.
PFA là viết tắt của perfluoroalkoxy alkane, một chất fluoropolymer được biết đến với khả năng kháng hóa chất và hiệu suất nhiệt rộng. Đặc tính của nó làm cho nó hữu ích trong các môi trường xử lý hóa học được lựa chọn, bao gồm các ứng dụng trong đó độ sạch bề mặt và giảm tiếp xúc trực tiếp giữa môi trường xử lý và chất nền là rất quan trọng.
Hàng rào bảo vệ hoạt động như thế nào
Lớp phủ tách môi trường xử lý khỏi kim loại bên dưới khi lớp phủ liên tục, được áp dụng đúng cách và phù hợp với dịch vụ được chỉ định. Kháng hóa chất chỉ là một phần của chức năng này. Tính toàn vẹn của lớp phủ cũng có vấn đề vì các khuyết tật cục bộ, hư hỏng hoặc điều kiện vận hành không phù hợp có thể làm suy yếu lớp chắn dự định.
Không giống như tấm lót riêng biệt sử dụng lớp polymer đúc sẵn được lắp đặt bên trong thùng chứa, lớp phủ được áp dụng cho chất nền. Tùy thuộc vào ứng dụng và quy trình, phương pháp phủ có thể được xem xét cho các bề mặt bên trong có hình dạng phức tạp, nhiều chuyển tiếp hoặc các chi tiết cần được che phủ cẩn thận.
Sự phù hợp của một ứng dụng cụ thể phụ thuộc vào việc chuẩn bị bề mặt, phương pháp thi công, độ dày lớp phủ, hình dạng bề mặt, yêu cầu bảo dưỡng hoặc xử lý và kế hoạch kiểm tra. Những yếu tố này nên được đánh giá như một phần của thiết kế thiết bị thay vì được coi là những suy nghĩ riêng biệt.
Tại sao chất nền kim loại vẫn quan trọng
Lớp phủ không thay thế nhu cầu về một chiếc tàu được thiết kế phù hợp. Thân kim loại phải được thiết kế phù hợp với tải trọng kết cấu, kích thước, kết nối, bố trí giá đỡ và áp suất hoặc áp suất chân không của thiết bị. Bề mặt chống ăn mòn không thể bù đắp cho thân bình không phù hợp với hoạt động cơ học của nó.
Tương tự, hình dạng bề mặt ảnh hưởng đến hệ thống phủ. Các góc, phần chuyển tiếp bên trong, lỗ nối và các tính năng phức tạp khác có thể cần được chú ý đặc biệt trong quá trình chuẩn bị, thi công và kiểm tra bề mặt. Công trình được đề xuất phải cung cấp khả năng tiếp cận để áp dụng và kiểm tra lớp phủ ở những nơi quy trình cần được bảo vệ.
Nguyên lý kỹ thuật:Đánh giá lớp phủ và cấu trúc cơ bản của nó như một hệ thống thiết bị. Khả năng tương thích hóa học, tính toàn vẹn của rào cản, thiết kế kết cấu và điều kiện quy trình đều phải hỗ trợ ứng dụng dự định.
Bắt đầu với nhiệm vụ quy trình
Trước khi chọn một tàu, hãy xác định vai trò mà nó phải thực hiện. Một bình chứa chứa vật liệu trong một khoảng thời gian xác định. Người nhận thu thập tài liệu từ một hoạt động khác. Bể trộn hỗ trợ việc trộn hoặc khuấy trộn, trong khi cột cung cấp môi trường cho quá trình phân tách. Mỗi nhiệm vụ tạo ra các yêu cầu khác nhau về hình học, kết nối, phụ kiện và điều kiện vận hành.
Việc xác định sớm chức năng này sẽ cung cấp cơ sở thực tế để đánh giá hệ thống lớp phủ và cấu hình thiết bị. Nó cũng giúp ngăn chặn việc đặc tả chung bỏ qua một tính năng của quy trình ảnh hưởng đến thiết kế cuối cùng.
2. Đặc tính lớp phủ quan trọng
Lớp phủ PFA được chọn để kết hợp các đặc tính vật liệu và bề mặt. Tầm quan trọng của mỗi đặc tính phụ thuộc vào môi trường hóa học, mức độ bảo vệ bề mặt cần thiết, thiết kế thiết bị cũng như cách vận hành và làm sạch bình.
Chống ăn mòn
PFA chống lại nhiều loại hóa chất ăn mòn, khiến nó trở thành ứng cử viên cho các ứng dụng trong đó bề mặt kim loại lộ ra ngoài có thể không mang lại tuổi thọ sử dụng cần thiết hoặc khả năng tương thích vật liệu. Tuy nhiên, không nên lựa chọn chỉ dựa trên mô tả chung về hóa chất là axit, kiềm, dung môi hoặc tác nhân oxy hóa.
Thành phần hóa học, nồng độ, nhiệt độ, thời gian tiếp xúc và trình tự quy trình chính xác đều góp phần đánh giá tính tương thích. Các hỗn hợp và quá trình thay đổi thành phần của quá trình đòi hỏi sự chú ý đặc biệt vì tính chất của chúng có thể khác với tính chất của một hóa chất riêng biệt.
Độ mịn bề mặt và khả năng làm sạch
Bề mặt polyme mịn có thể giúp giảm sự lưu giữ cặn trong quá trình và có thể giúp việc vệ sinh dễ dàng hơn trong các cấu hình thiết bị phù hợp. Đặc tính này có thể liên quan đến các quy trình hóa học và dược phẩm tinh xảo trong đó việc loại bỏ các vật liệu còn sót lại là một yêu cầu vận hành quan trọng.
Tuy nhiên, độ mịn bề mặt không đảm bảo khả năng làm sạch. Hình dạng thiết bị, vùng chết, khả năng thoát nước, loại cặn, khả năng tương thích của chất tẩy rửa và quy trình làm sạch ảnh hưởng đến mức độ hiệu quả của việc làm sạch bình. Các vòi phun, các góc, bề mặt tiếp xúc của máy khuấy bên trong và các chuyển tiếp khác cần được xem xét khi đánh giá thiết kế tổng thể.
Kiểm soát bề mặt tiếp xúc
Lớp phủ phù hợp, liên tục có thể làm giảm sự tiếp xúc trực tiếp giữa môi trường xử lý và nền kim loại. Điều này có thể phù hợp khi việc kiểm soát tiếp xúc kim loại hoặc ô nhiễm tiềm ẩn là quan trọng. Kết quả thực tế phụ thuộc vào tính toàn vẹn của lớp phủ, quy trình hóa học và các yêu cầu kiểm soát ô nhiễm được thiết lập cho ứng dụng.
Trong dịch vụ có độ tinh khiết cao, hệ thống hoàn chỉnh phải được đánh giá thay vì giả định rằng lớp phủ fluoropolymer tự động đáp ứng mọi yêu cầu về độ tinh khiết. Tình trạng lớp phủ, độ sạch của thiết bị, các bộ phận được kết nối, quy trình làm sạch và khả năng lưu giữ vật liệu đều góp phần vào việc đánh giá.
Hiệu suất nhiệt
PFA có thể được sử dụng trong các ứng dụng được lựa chọn liên quan đến nhiệt độ tăng hoặc giảm. Thông tin sản phẩm cho dòng thiết bị này liệt kê phạm vi nhiệt độ từ -20°C đến 260°C. Điều này phải được coi là phạm vi đã nêu để đánh giá kỹ thuật, chứ không phải là giới hạn vận hành chung cho mọi bình chứa, hệ thống phủ, hóa chất hoặc điều kiện áp suất.
Giới hạn vận hành phù hợp phải được xác nhận cho từng thiết bị cụ thể và toàn bộ chu kỳ làm việc. Nhiệt độ có thể ảnh hưởng đến hoạt động của polymer, khả năng tương thích hóa học và sự tương tác giữa lớp phủ và nền kim loại. Do đó, việc gia nhiệt, làm mát, các chu trình nhiệt lặp đi lặp lại và những thay đổi nhiệt độ đột ngột phải được xác định trong quá trình thiết kế.
Độ che phủ và tính toàn vẹn của lớp phủ
Chức năng của lớp phủ phụ thuộc vào tình trạng của nó trên bề mặt bên trong cần thiết. Độ che phủ nhất quán và độ dày thích hợp là rất quan trọng, trong khi lỗ kim hoặc hư hỏng có thể ảnh hưởng đến khả năng bảo vệ cục bộ. Do đó, việc chuẩn bị bề mặt và kiểm soát ứng dụng là những cân nhắc quan trọng trong quá trình sản xuất.
Phương pháp kiểm tra và tiêu chí chấp nhận phải phù hợp với hệ thống phủ và thiết kế bình chứa. Yêu cầu về lớp phủ phải xác định các khu vực cần được bảo vệ, các yêu cầu về độ dày áp dụng và bằng chứng kiểm tra cần thiết trước khi thiết bị được chấp nhận.
- Đánh giá khả năng kháng hóa chất đối với môi trường thực tế và điều kiện vận hành.
- Xem xét ảnh hưởng của độ hoàn thiện bề mặt và hình dạng của bình đến việc làm sạch.
- Xác định các yêu cầu về bề mặt tiếp xúc và kiểm soát ô nhiễm nếu có.
- Xác nhận giới hạn nhiệt độ và áp suất cho cụm thiết bị hoàn chỉnh.
- Chỉ định phương pháp kiểm tra lớp phủ và tiêu chí chấp nhận trước khi sản xuất.
3. Bốn cấu hình thiết bị chính
Bình tráng phủ phục vụ các nhiệm vụ khác nhau trong một nhà máy chế biến. Bể chứa, máy thu, bể trộn và cột đều có thể yêu cầu bảo vệ chống ăn mòn, nhưng hình dạng, kết nối, bộ phận bên trong và trình tự vận hành của chúng không thể thay thế cho nhau.
3.1 Bể chứa được phủ PFA
Bể chứa chứa các nguyên liệu hóa học, nguyên liệu thô, chất trung gian hoặc chất lỏng xử lý tương thích cho đến khi chúng được sử dụng hoặc chuyển sang hoạt động khác. Trong các ứng dụng này, lớp phủ có thể tiếp xúc với môi trường được lưu trữ trong thời gian dài.
Quá trình lựa chọn phải tính đến thành phần và nồng độ của môi trường bảo quản, thời gian bảo quản dự kiến, nhiệt độ tối thiểu và tối đa cũng như quy trình nạp và xả. Mô tả quy trình cũng phải bao gồm mọi chất tẩy rửa sẽ tiếp xúc với bề mặt bên trong.
Công suất phải được xác định theo cả khối lượng làm việc cần thiết và thể tích danh nghĩa của bình. Hình dạng cuối cùng phải cho phép mức chất lỏng mong muốn, cách bố trí lắp đặt, kết nối và bất kỳ yêu cầu quy trình bổ sung nào.
- Xác nhận chất hoặc hỗn hợp sẽ được lưu trữ và điều kiện hoạt động của nó.
- Chỉ định khối lượng danh nghĩa, khối lượng làm việc có thể sử dụng và kích thước chính.
- Xác định các yêu cầu về đầu vào, đầu ra, thoát nước, thông hơi và thiết bị đo đạc nếu có.
- Xem xét quyền truy cập để kiểm tra, làm sạch và bảo trì định kỳ.
Thông số kỹ thuật lưu trữ được xác định rõ ràng kết nối tính tương thích của vật liệu với các yêu cầu thực tế của quá trình lắp đặt. Tàu phải được đánh giá về cả chức năng ngăn chặn và các mối liên hệ của nó với hệ thống xung quanh.
3.2 Bộ thu được phủ PFA
Người nhận thu thập vật liệu từ giai đoạn thượng nguồn trước khi nội dung được chuyển, xử lý thêm hoặc chuyển đến bộ phận khác của nhà máy. Tùy thuộc vào quy trình, vật liệu đi vào có thể là chất lỏng, chất ngưng tụ, chất trung gian hoặc dòng có thành phần thay đổi trong quá trình vận hành.
Nhiệm vụ tiếp nhận xác định khối lượng yêu cầu và bố trí kết nối. Người thiết kế nên hiểu dòng chảy đến, lượng vật liệu có thể tích lũy trước lần chuyển tiếp theo và liệu áp suất hoặc nhiệt độ có thể thay đổi trong quá trình thu và xả hay không.
Một máy thu có thể có một số kết nối cho vật liệu đi vào, xả, thông gió, giám sát mức hoặc các chức năng khác. Vị trí của họ phải phù hợp với cách bố trí quy trình, nhu cầu thoát nước và yêu cầu tiếp cận. Lớp phủ bên trong phải phù hợp với vật liệu đi vào bình, bao gồm cả những thay đổi liên quan đến thành phần của nó.
- Xác định thiết bị ngược dòng và các thuộc tính của luồng đến.
- Xác định khối lượng tích lũy dự kiến và tần suất chuyển giao.
- Chỉ định các kết nối đầu vào, xả, thông hơi và giám sát.
- Xem xét sự thay đổi áp suất, sự ngưng tụ và sự thay đổi nhiệt độ khi có liên quan.
Việc xác định các chi tiết vận hành này giúp thiết lập mục đích của máy thu trong hệ thống xử lý rộng hơn và cung cấp cơ sở rõ ràng để hoàn thiện cấu hình của nó.
3.3 Bồn trộn phủ PFA
Bể trộn kết hợp hai hoặc nhiều vật liệu hoặc duy trì hỗn hợp trong điều kiện vận hành được kiểm soát. Tùy thuộc vào nhiệm vụ, thiết bị có thể bao gồm máy khuấy, đầu vào trục, cụm truyền động, vòng đệm, thiết bị đo và các kết nối vật liệu bổ sung.
Lớp phủ của bể chỉ là một thành phần của toàn bộ hệ thống tiếp xúc với vật liệu. Bất kỳ bộ phận bị ướt nào khác, bao gồm cả vòng đệm và miếng đệm, phải được xem xét riêng về khả năng tương thích với môi trường xử lý. Giới hạn nhiệt độ và áp suất của chúng cũng phải phù hợp với nhiệm vụ của thiết bị.
Yêu cầu cơ học cũng ảnh hưởng đến cấu hình. Các đặc tính chất lỏng dự kiến, mục tiêu trộn, tốc độ vận hành cần thiết và hoạt động của quy trình phải được thiết lập trước khi hoàn tất việc bố trí máy khuấy. Giao diện giữa bộ phận trộn và bình được phủ phải được xem xét sao cho các yêu cầu về tải trọng cơ học và khả năng tiếp cận được giải quyết.
- Mô tả các vật liệu được trộn và những thay đổi liên quan trong quá trình vận hành.
- Xác định mục tiêu trộn và bố trí máy khuấy cần thiết.
- Xác định các mục trục, vòng đệm, miếng đệm, dụng cụ và các phụ kiện khác.
- Xem xét khả năng làm sạch và loại bỏ cặn khỏi các tính năng bên trong.
Sự sắp xếp cuối cùng phải đáp ứng các yêu cầu của quy trình mà không cần giả định rằng cùng một thiết bị khuấy hoặc bố trí kết nối phù hợp cho mọi ứng dụng trộn.
3.4 Cột phủ PFA
Cột được phủ có thể được sử dụng trong các hoạt động phân tách như chưng cất và tinh chỉnh khi quá trình này yêu cầu bề mặt bên trong chống ăn mòn. Cấu hình của chúng phụ thuộc vào nhiệm vụ phân tách, điều kiện vận hành, vật liệu xử lý và kết cấu của các bộ phận bên trong.
Không giống như một bình chứa đơn giản, cột có thể chứa nhiều tính năng bên trong ảnh hưởng đến sự tiếp xúc giữa các giai đoạn của quy trình. Tùy thuộc vào thiết kế, sự sắp xếp có thể bao gồm các kết cấu và kết nối bên trong cần được phối hợp với quy trình phủ và các yêu cầu kiểm tra.
Các kỹ sư quy trình nên xác định nhiệm vụ phân tách dự kiến, nhiệt độ và áp suất vận hành, thành phần vật liệu và các yêu cầu của thiết bị liên quan. Phương pháp phủ được đề xuất phải phù hợp với hình dạng của cột và các bề mặt bên trong cần bảo vệ.
- Mô tả quá trình phân tách dự kiến và các giai đoạn vận hành liên quan.
- Xác định phương tiện xử lý và những thay đổi dự kiến trong thành phần.
- Cung cấp kích thước cột, vị trí kết nối và chi tiết cấu hình bên trong.
- Thiết lập cách đánh giá độ bao phủ và tính toàn vẹn của lớp phủ trên các bề mặt liên quan.
Thông số kỹ thuật của thiết bị phải phản ánh quá trình tách thực tế thay vì coi cột như một bình chứa có hình dạng khác.
| Loại thiết bị | Chức năng chính | Trọng tâm thiết kế chính | Thông tin chính |
|---|---|---|---|
| Bể chứa | Giữ vật liệu hóa học trong một thời gian nhất định. | Ngăn chặn, điều kiện lưu trữ và truy cập chuyển giao. | Lưu trữ trung bình và khối lượng làm việc. |
| Người nhận | Thu thập tài liệu từ một quy trình ngược dòng. | Dòng chảy vào, tích tụ và xả. | Trình tự chuyển giao và bố trí kết nối. |
| Bể trộn | Kết hợp các vật liệu hoặc duy trì một hỗn hợp. | Kích động, giao diện trục và các phụ kiện ướt. | Trộn nhiệm vụ và tính chất vật liệu. |
| Cột | Hỗ trợ quá trình tách. | Cấu hình bên trong và điều kiện quy trình. | Trách nhiệm ly thân và sắp xếp nội bộ. |
Đây là những khác biệt về chức năng chung. Kích thước thực tế, phương pháp phủ và giới hạn vận hành phải được thiết lập cho thiết bị và quy trình cụ thể.
4. Khả năng tương thích hóa học và phương tiện xử lý
Khả năng tương thích hóa học phải được xác minh bằng cách sử dụng thông tin quy trình thực tế thay vì danh mục vật liệu rộng. Mặc dù PFA có khả năng chống lại nhiều loại hóa chất ăn mòn nhưng tính phù hợp của một lớp phủ cụ thể phụ thuộc vào thành phần, nồng độ, nhiệt độ và thời gian tiếp xúc.
Xác định thành phần hóa học đầy đủ
Bắt đầu bằng cách liệt kê các chất sẽ tiếp xúc với bề mặt được phủ. Bao gồm các thành phần chính, tạp chất có liên quan, chất phụ gia, chất trung gian và sản phẩm phản ứng. Khi quy trình liên quan đến hỗn hợp, thành phần đầy đủ phải được mô tả chính xác như dữ liệu quy trình sẵn có cho phép.
Bản thân tên hóa học có thể không thể hiện được đặc tính của dung dịch đậm đặc hoặc hỗn hợp nhiều thành phần. Tương tự, chế phẩm đi vào bình có thể khác với chế phẩm có mặt sau đó trong một mẻ hoặc sau giai đoạn phân tách.
Đối với các quá trình liên quan đến việc thay đổi điều kiện hóa học, hãy xác định riêng các giai đoạn quan trọng. Điều này giúp có thể đánh giá lớp phủ dựa trên các vật liệu mà nó có thể gặp phải trong suốt chu kỳ vận hành.
Tính nồng độ và nhiệt độ
Nồng độ có thể ảnh hưởng đến đánh giá tính tương thích, đặc biệt khi quy trình bao gồm pha loãng, làm bay hơi, cô đặc hoặc phản ứng. Thông số kỹ thuật cần phân biệt các giá trị điển hình với các điều kiện tối thiểu và tối đa mà thiết bị có thể gặp phải.
Nhiệt độ phải được đánh giá cùng với thành phần. Lớp phủ có thể gặp các điều kiện khác nhau trong quá trình hoạt động bình thường, làm nóng, làm mát, làm sạch hoặc tắt máy. Sự phù hợp của nó phải được xác nhận đối với sự kết hợp của thành phần hóa học và nhiệt độ liên quan đến ứng dụng.
Bao gồm chất tẩy rửa và phương tiện phụ trợ
Việc làm sạch có thể khiến bề mặt bên trong tiếp xúc với các chất không phải là một phần của quá trình sản xuất thông thường. Do đó, các dung dịch tẩy rửa, chất lỏng rửa và các hóa chất liên quan đến bảo trì phải được đưa vào đánh giá khả năng tương thích ở bất kỳ vị trí nào chúng tiếp xúc với lớp phủ.
Quy trình làm sạch đầy đủ cũng quan trọng. Nhiệt độ, thời gian tiếp xúc và tác động cơ học của nó có thể ảnh hưởng đến thiết bị ngay cả khi bản thân hóa chất tẩy rửa tương thích với polyme. Tính tương thích của vòng đệm, miếng đệm và các bộ phận bị ướt khác cũng cần được xác nhận.
Xem xét thời lượng liên lạc và các biến thể hoạt động
Bình chứa có thể để lớp phủ của nó tiếp xúc với môi trường trong thời gian dài, trong khi bộ thu có thể gặp phải sự tiếp xúc ngắn hơn nhưng lặp đi lặp lại. Thùng trộn có thể gặp các điều kiện địa phương đa dạng hơn khi vật liệu được kết hợp. Những nhiệm vụ khác nhau này phải được mô tả khi đánh giá sự phù hợp của lớp phủ.
Những sai lệch quá trình có thể thấy trước một cách hợp lý cũng cần được xem xét. Những thay đổi nồng độ không mong muốn, thời gian lưu giữ kéo dài hoặc sự kết hợp ngoài ý muốn của các vật liệu có thể khiến quy trình rời khỏi điều kiện vận hành bình thường. Thông số kỹ thuật của thiết bị phải xác định các tình huống như vậy trong đó chúng có thể ảnh hưởng đến tính toàn vẹn của lớp phủ hoặc thùng chứa.
Danh sách kiểm tra khả năng tương thích:
- Nhận dạng hóa học, nồng độ và hỗn hợp có liên quan.
- Các giai đoạn của quá trình trong đó thành phần hóa học thay đổi.
- Nhiệt độ tiếp xúc tối thiểu, bình thường và tối đa.
- Chất lỏng làm sạch và các phương tiện phụ trợ khác tiếp xúc với lớp phủ.
- Thời gian tiếp xúc dự kiến và độ lệch quy trình có liên quan.
Nếu không có dữ liệu hóa học quan trọng, hãy ghi lại độ không chắc chắn để xem xét kỹ thuật. Khả năng tương thích không nên được coi là đã được xác nhận đơn giản chỉ vì mô tả vật liệu chung cho thấy khả năng kháng lại hóa chất chính.
5. Điều kiện nhiệt độ, áp suất và chân không
Điều kiện vận hành ảnh hưởng đến lớp phủ và vỏ kim loại cùng nhau. Nhiệt độ ảnh hưởng đến hoạt động của polyme và khả năng tương thích hóa học, trong khi điều kiện áp suất và chân không ảnh hưởng đến các yêu cầu cơ học đặt ra trên tổ hợp hoàn chỉnh. Các tham số này cần được đánh giá trước khi cấu hình được phê duyệt.
Giới hạn nhiệt độ và chu kỳ nhiệt
Thông tin sản phẩm được cung cấp liệt kê phạm vi nhiệt độ hoạt động từ -20°C đến 260°C cho phạm vi thiết bị. Phạm vi này phải được xác nhận dựa trên hệ thống lớp phủ riêng lẻ, kết cấu tàu, môi trường hóa học và điều kiện vận hành. Nó không nên được hiểu là sự đảm bảo rằng mọi cấu hình đều phù hợp trong toàn bộ phạm vi.
Thông số kỹ thuật phải xác định nhiệt độ bình thường, nhiệt độ tối đa và tối thiểu cũng như những thay đổi nhiệt độ dự kiến trong quá trình khởi động, vận hành, vệ sinh và tắt máy. Nếu một phản ứng tạo ra nhiệt hoặc quá trình sử dụng các chu trình làm nóng và làm mát thì các giai đoạn này phải được đưa vào đánh giá.
Sự thay đổi nhiệt độ nhanh chóng có thể tạo ra những yêu cầu bổ sung về mối quan hệ giữa lớp phủ polymer và nền kim loại. Người thiết kế nên xem xét chu kỳ, thời lượng và tần suất dự kiến khi xác định xem thiết bị được đề xuất có phù hợp hay không.
Hoạt động áp suất dương
Ghi lại áp suất vận hành bình thường, áp suất thiết kế và các điều kiện nhất thời có thể dự đoán được. Việc nạp vật liệu, tạo hơi, phản ứng, xả và kết nối với các thiết bị xử lý khác có thể tạo ra những thay đổi áp suất ảnh hưởng đến thiết kế bình chứa.
Khả năng chịu áp của bình phụ thuộc vào thiết kế kết cấu và các phụ kiện liên quan chứ không chỉ phụ thuộc vào vật liệu phủ. Thân, các mối nối, vòi phun, vỏ và các bộ phận chịu áp lực khác phải được đánh giá theo các yêu cầu thiết kế hiện hành.
Điều kiện chân không
Dịch vụ chân không yêu cầu đánh giá rõ ràng vì nó tạo ra sự chênh lệch áp suất khác với hoạt động áp suất dương. Chân không có thể xảy ra trong quá trình xử lý, ngưng tụ, bơm hoặc các giai đoạn vận hành khác.
Thông số kỹ thuật cần xác định áp suất tuyệt đối tối thiểu, nhiệt độ tại đó chân không có thể xảy ra, thời gian tiếp xúc và số chu kỳ dự kiến. Kết cấu và hệ sơn phủ phải phù hợp với điều kiện đó.
Chỉ riêng khả năng kháng hóa chất không tạo nên sự phù hợp với chân không. Sự phù hợp của bình chịu áp suất dương cũng không được coi là bằng chứng cho thấy cấu hình tương tự có thể chịu được chế độ chân không quy định.
Đánh giá phong bì hoạt động kết hợp
Nhiệt độ, áp suất và thành phần hóa học phải được đánh giá cùng nhau. Nếu nhiệt độ tối đa và áp suất hoặc chân không cực trị có thể xảy ra trong cùng một giai đoạn của quá trình thì sự kết hợp đó cần được xác định. Khi các giai đoạn vận hành có các yêu cầu khác nhau, việc xem xét thiết kế phải phản ánh từng giai đoạn thay vì kết hợp các giới hạn không liên quan vào một điều kiện giả định.
| tham số | Thông tin bắt buộc | Đánh giá kỹ thuật |
|---|---|---|
| Nhiệt độ | Phạm vi bình thường, cực trị và chu kỳ nhiệt. | Sự phù hợp của lớp phủ và đặc tính nhiệt của tổ hợp. |
| Áp lực dương | Áp suất vận hành, áp suất thiết kế và quá độ. | Thiết kế kết cấu và các bộ phận chịu áp lực. |
| chân không | Áp suất tuyệt đối tối thiểu, thời gian và nhiệt độ. | Sự phù hợp của bình hoàn chỉnh dưới mức chênh lệch áp suất quy định. |
| Quá trình đạp xe | Khởi động, tắt máy, dọn dẹp và thay đổi lặp lại. | Các điều kiện nhiệt, cơ và hóa học kết hợp. |
6. Hình học phức tạp và độ bao phủ của lớp phủ
Hình học bên trong có thể ảnh hưởng đến cả ứng dụng lớp phủ và khả năng thực hiện nhiệm vụ xử lý của thiết bị hoàn thiện. Các bề mặt phẳng hoặc tương đối đơn giản đặt ra những thách thức ứng dụng khác nhau so với các bình có nhiều lỗ mở, chuyển tiếp bên trong, diện tích hẹp và kết nối phức tạp.
Hiểu cách bố trí bề mặt bên trong
Trước khi chọn cách bố trí lớp phủ, hãy xác định tất cả các bề mặt cần được bảo vệ. Bao gồm thành bình chính, các phụ kiện bên trong, vòi phun, phần chuyển tiếp kết nối và các khu vực tiếp xúc với quy trình khác mà thông số kỹ thuật yêu cầu bề mặt được phủ.
Các bản vẽ phải làm rõ những bề mặt nào được bao gồm và nơi kết thúc ranh giới được phủ. Điều này đặc biệt hữu ích khi bình chứa nhiều loại kết nối hoặc bộ phận được sản xuất bằng các phương pháp sản xuất khác nhau.
Chú ý đến sự chuyển tiếp và mở đầu
Các lỗ, góc, thay đổi đường kính và chuyển tiếp bên trong của vòi phun có thể cần được chú ý nhiều hơn so với bề mặt lớn, dễ tiếp cận. Hình dạng của chúng có thể ảnh hưởng đến khả năng tiếp cận lớp phủ, độ che phủ, kiểm tra và tính đồng nhất của lớp hoàn thiện.
Những lĩnh vực này cần được xem xét trong quá trình thiết kế thiết bị, không chỉ sau khi quá trình chế tạo đã bắt đầu. Khi quyền truy cập bị hạn chế, kế hoạch sản xuất phải thiết lập cách áp dụng và xác minh lớp phủ theo các tiêu chí được yêu cầu.
Phối hợp hình học với kiểm tra
Độ bao phủ lớp phủ và kiểm tra lớp phủ có liên quan chặt chẽ với nhau. Bề mặt khó tiếp cận trong quá trình thi công cũng có thể khó kiểm tra sau quá trình phủ. Thiết kế phải tính đến các phương pháp kiểm tra được lựa chọn cho thiết bị.
Việc kiểm tra độ dày, độ che phủ và tính toàn vẹn cần thiết phải được xác định theo cấu trúc lớp phủ cụ thể. Kế hoạch kiểm tra phải xác định bề mặt nào sẽ được kiểm tra, chúng sẽ được đánh giá như thế nào và kết quả nào được chấp nhận.
Xem xét việc chuẩn bị bề mặt và tiếp cận sản xuất
Quá trình phủ bắt đầu trước khi polyme được áp dụng. Việc chuẩn bị bề mặt, tình trạng của chất nền và khả năng tiếp cận các khu vực cần thiết có thể ảnh hưởng đến quá trình sản xuất. Các yêu cầu chuẩn bị và ứng dụng chính xác phụ thuộc vào phương pháp đã chọn và thiết kế thiết bị.
Những thay đổi về kích thước hoặc sửa đổi muộn có thể ảnh hưởng đến các bề mặt sẵn có để ứng dụng và kiểm tra. Vì lý do này, cấu hình bình chứa cần được xem xét trước khi hoàn thiện các bản vẽ sản xuất và yêu cầu về lớp phủ.
Yêu cầu lớp phủ cân bằng với chức năng của quy trình
Cấu trúc bên trong của tàu phải đáp ứng cả chức năng xử lý và yêu cầu về lớp phủ. Ví dụ, một bể trộn có thể cần những đặc tính bên trong cụ thể để thực hiện nhiệm vụ dự định của nó, trong khi một cột có thể bao gồm các bộ phận cần thiết để phân tách. Những tính năng này cần được thiết kế và xem xét như một phần của hệ thống thiết bị hoàn chỉnh.
Mục tiêu là thiết lập một cấu hình đáp ứng nhu cầu của quy trình đồng thời cho phép kiểm tra và bao phủ lớp phủ cần thiết. Không nên xem xét việc bảo vệ bề mặt cũng như chức năng xử lý một cách tách biệt.
7. Kiểm tra và xác minh chất lượng
Việc kiểm tra giúp xác định xem lớp phủ được sản xuất có đáp ứng các yêu cầu kỹ thuật đã thỏa thuận hay không. Kế hoạch kiểm tra cần được xây dựng cho thiết bị và hệ thống phủ cụ thể, có tính đến hình dạng của thiết bị, nhiệm vụ của quy trình, các tiêu chuẩn áp dụng và tiêu chí chấp nhận.
Kiểm tra độ dày lớp phủ
Độ dày lớp phủ là một phần quan trọng của đặc điểm kỹ thuật nơi áp dụng các yêu cầu về độ dày xác định. Phạm vi yêu cầu và phương pháp xác minh nó phải được xác nhận trước khi sản xuất. Phương pháp kiểm tra phải phù hợp với lớp phủ, chất nền và cấu hình thiết bị.
Các phép đo phải được đánh giá dựa trên các tiêu chí đã được thống nhất thay vì dựa vào tuyên bố chung rằng lớp phủ có vẻ đồng nhất. Khi các khu vực khác nhau có các yêu cầu khác nhau, kế hoạch kiểm tra cần xác định các khu vực đó và giải thích cách đánh giá sự phù hợp.
Phát hiện lỗ kim và tính toàn vẹn của lớp phủ
Phát hiện lỗ kim có thể giúp xác định một số khuyết tật nhất định có thể ảnh hưởng đến chức năng rào cản của lớp phủ. Sự phù hợp, quy trình và tiêu chí chấp nhận của nó phụ thuộc vào hệ thống phủ cụ thể và thiết kế thiết bị.
Phương pháp này phải được lựa chọn phù hợp với độ dày lớp phủ, đặc tính vật liệu, chất nền và các yêu cầu kỹ thuật liên quan. Không nên coi cài đặt kiểm tra là giống hệt nhau cho mọi sản phẩm. Quy trình đã được thống nhất phải xác định thiết bị đang được kiểm tra và cách ghi lại kết quả.
Kiểm tra áp suất và tính toàn vẹn của thiết bị
Thông tin sản phẩm được cung cấp xác định việc kiểm tra áp suất trong số các kiểm tra được chỉ định trước khi giao hàng. Loại thử nghiệm, quy trình và điều kiện chấp nhận liên quan phải được xác nhận cho từng thiết bị theo thiết kế của nó và các yêu cầu áp dụng.
Kiểm tra áp suất và kiểm tra lớp phủ giải quyết các khía cạnh khác nhau của bộ phận lắp ráp hoàn thiện. Thử nghiệm liên quan đến cấu trúc hoặc áp suất không tự động thiết lập tính toàn vẹn của lớp phủ, trong khi việc kiểm tra lớp phủ không thay thế các kiểm tra cấu trúc cần thiết.
Kiểm tra khu vực khó khăn
Đầu phun, lỗ mở, góc và những thay đổi khác về hình học có thể cần được chú ý kiểm tra cụ thể. Vị trí và hình dạng của chúng có thể ảnh hưởng đến khả năng tiếp cận bề mặt được phủ và việc lựa chọn phương pháp kiểm tra.
Do đó, các yêu cầu kiểm tra phải được phối hợp với bản vẽ thiết bị. Điều này cho phép nhóm sản xuất xác định các khu vực quan trọng và thiết lập cách kiểm tra từng bề mặt cần thiết trước khi thiết bị được xuất xưởng.
Xác định hồ sơ và tiêu chí chấp nhận
Đặc tả kiểm tra hữu ích xác định quy trình, khu vực hoặc thành phần được đánh giá, tiêu chí chấp nhận áp dụng và các tài liệu cần thiết để xem xét. Tùy thuộc vào dự án, gói hồ sơ có thể bao gồm các bản vẽ đã được phê duyệt, kết quả độ dày lớp phủ, hồ sơ phát hiện lỗ kim, tài liệu kiểm tra áp suất và hồ sơ về các sai lệch được chấp nhận.
Các tài liệu chính xác phụ thuộc vào yêu cầu của dự án. Việc thống nhất về vấn đề này trước khi sản xuất giúp đảm bảo rằng khách hàng và nhà sản xuất sử dụng các tiêu chí giống nhau khi đánh giá bình đã hoàn thiện.
Danh sách kiểm tra kế hoạch kiểm tra:
- Xác định các bề mặt lớp phủ cần thiết và tiêu chí độ dày.
- Xác định quy trình phát hiện lỗ kim có thể áp dụng nếu cần.
- Xác nhận các yêu cầu kiểm tra áp suất cho thiết kế thiết bị.
- Xác định các hình học khó cần chú ý kiểm tra cụ thể.
- Thống nhất về tiêu chí chấp nhận và hồ sơ kiểm tra cần thiết.
8. Ứng dụng công nghiệp
Bình xử lý được phủ PFA có thể được xem xét trong các ngành công nghiệp xử lý môi trường ăn mòn hoặc yêu cầu kiểm soát tiếp xúc giữa vật liệu xử lý và bề mặt kim loại. Cấu hình phù hợp phụ thuộc vào hoạt động dự định, khả năng tương thích hóa học, thiết kế thiết bị và điều kiện vận hành.
Sản xuất hóa chất tốt
Sản xuất hóa chất tốt có thể bao gồm nhiều giai đoạn phản ứng, lưu trữ, trộn và tách. Các bước quy trình khác nhau có thể khiến thiết bị thay đổi thành phần hóa học, nồng độ và nhiệt độ.
Bể được phủ có thể được xem xét để bảo quản vật liệu tương thích, trong khi thùng trộn được phủ có thể thích hợp khi cần có bề mặt bảo vệ bên trong và bố trí trộn xác định. Các giai đoạn phân tách có thể yêu cầu cấu hình cột được thiết kế xung quanh nhiệm vụ xử lý và hình học bên trong.
Quá trình lựa chọn phải xác định vật liệu ở từng giai đoạn, chu trình vận hành và các phụ kiện tiếp xúc với môi trường xử lý. Khi thành phần hóa học thay đổi trong quá trình xử lý, việc đánh giá tính tương thích phải bao gồm các giai đoạn liên quan.
Chế biến dược phẩm
Chế biến dược phẩm có thể liên quan đến việc lưu trữ, tiếp nhận, trộn và chuyển các nguyên liệu hóa học hoặc chất trung gian. Trong những môi trường này, việc lựa chọn thiết bị có thể liên quan đến cả khả năng tương thích hóa học và yêu cầu về độ sạch bề mặt.
Bề mặt được phủ có thể giúp giảm tiếp xúc trực tiếp giữa môi trường xử lý tương thích và nền kim loại bên dưới. Tuy nhiên, sự phù hợp đối với một quy trình dược phẩm cụ thể cũng phụ thuộc vào tiêu chí kiểm soát ô nhiễm cần thiết, cấu hình thiết bị hoàn chỉnh, quy trình làm sạch và xác minh tính toàn vẹn của lớp phủ.
Các kỹ sư quy trình nên xác định các phương pháp làm sạch cần thiết, vật liệu được sử dụng trong từng giai đoạn và các kỳ vọng kiểm tra. Yêu cầu chung về độ mịn bề mặt hoặc khả năng kháng hóa chất không thay thế đánh giá ứng dụng cụ thể.
Năng lượng mới và xử lý hóa chất điện tử
Một số ứng dụng năng lượng và hóa học điện tử mới liên quan đến vật liệu hoặc quy trình ăn mòn trong đó việc kiểm soát tiếp xúc kim loại là quan trọng. Do đó, việc lưu trữ, vận chuyển, trộn và các hoạt động liên quan có thể yêu cầu thiết bị có bề mặt bảo vệ bên trong phù hợp.
Thành phần hóa học thực tế và điều kiện xử lý phải hướng dẫn việc lựa chọn. Khi ưu tiên kiểm soát ô nhiễm thì hệ thống lớp phủ, các bộ phận được kết nối, phương pháp làm sạch và tiêu chí kiểm tra phải được xem xét cùng nhau. Thiết bị cần được đánh giá theo yêu cầu của quy trình cụ thể thay vì được lựa chọn chỉ vì nó thuộc về một ngành cụ thể.
Nhà máy ở quy mô phòng thí nghiệm và thí điểm
Các cơ sở thí nghiệm và thí điểm có thể sử dụng các bình nhỏ hơn để đánh giá các phản ứng, quy trình trộn hoặc quy trình tách trước khi thiết lập cơ sở sản xuất lớn hơn. Thiết bị như vậy vẫn yêu cầu định nghĩa rõ ràng về khả năng tương thích hóa học, nhiệt độ vận hành, áp suất hoặc chân không và các yêu cầu tiếp xúc với vật liệu.
Các kết nối và cấu hình bên trong có thể đặc biệt quan trọng khi thiết bị phải đáp ứng các giai đoạn xử lý hoặc dụng cụ khác nhau. Kế hoạch kiểm tra cũng phải phù hợp với thiết kế của tàu và các điều kiện hoạt động dự kiến.
Sau đó, khi quy trình thí điểm được mở rộng quy mô, thiết kế cần được đánh giá lại thay vì chỉ nhân công suất tàu. Những thay đổi về kích thước, trạng thái trộn, điều kiện nhiệt và yêu cầu áp suất có thể làm thay đổi các cân nhắc kỹ thuật.
Ghép loại thiết bị với ứng dụng
Chỉ phân loại ngành không xác định được liệu một tàu cụ thể có phù hợp hay không. Nhiệm vụ lưu trữ trong một nhà máy hóa chất tinh khiết có thể có những yêu cầu khác với hoạt động phân tách trong cùng một cơ sở. Chức năng của quy trình, điều kiện vận hành, thông số kỹ thuật của lớp phủ và cách bố trí lắp đặt vẫn phải là các yếu tố lựa chọn chính.
- Để lưu trữ, hãy xác định phương tiện, thời gian lưu giữ, dung lượng có thể sử dụng và nhu cầu truyền tải.
- Để tiếp nhận, hãy chỉ định các đặc tính dòng vào và bố trí xả.
- Để trộn, xác định nhiệm vụ trộn, cấu hình máy khuấy và các phụ kiện ướt.
- Để phân tách, hãy cung cấp nhiệm vụ xử lý, hình dạng cột và các yêu cầu về cấu hình bên trong.
9. Thực hành vệ sinh, bảo trì và vận hành
Sự phù hợp liên tục của thiết bị được phủ phụ thuộc vào việc lắp đặt, quy trình vận hành, thực hành làm sạch và bảo trì thích hợp. Việc bảo vệ bề mặt tốt khi giao hàng không loại bỏ nhu cầu quản lý các điều kiện vận hành và kiểm tra tàu đang hoạt động.
Xử lý và lắp đặt tàu cẩn thận
Việc vận chuyển, nâng và định vị phải tuân theo hướng dẫn xử lý đã được phê duyệt của thiết bị và các bố trí nâng được chỉ định. Các tác động không được kiểm soát hoặc phương pháp nâng không phù hợp có thể làm hỏng lớp phủ hoặc các bộ phận khác của cụm ngay cả khi bên ngoài bình không có dấu hiệu hư hỏng rõ ràng.
Trong quá trình lắp đặt, hãy xác nhận rằng giá đỡ bình và các kết nối đường ống phù hợp với cách bố trí đã được phê duyệt. Sự căn chỉnh cưỡng bức hoặc tải trọng ngoài kế hoạch lên các vòi phun có thể gây ra các ứng suất có thể chưa được đưa vào các giả định thiết kế ban đầu.
Trước khi bắt đầu vận hành, hãy kiểm tra cấu hình đã cài đặt dựa trên bản vẽ đã được phê duyệt. Xác nhận vị trí bình, các kết nối, dụng cụ và phụ kiện, đồng thời hoàn thành các bước kiểm tra trước khi vận hành thử theo yêu cầu.
Kiểm soát điều kiện khởi động và tắt máy
Quy trình vận hành phải xác định cách thức đổ đầy, làm nóng hoặc làm mát bình, điều áp nếu có và đưa bình trở về trạng thái an toàn. Khi có thể xảy ra hiện tượng chân không, chu kỳ nhiệt hoặc thay đổi nhanh chóng các điều kiện của quy trình thì những tình huống đó phải được đưa vào hướng dẫn vận hành đã được phê duyệt.
Những thay đổi bất ngờ về áp suất, nhiệt độ hoặc thành phần hóa học có thể di chuyển thiết bị ra ngoài phạm vi hoạt động đã được phê duyệt. Các quy trình nên giải thích cách nhận biết và giải quyết những sai lệch đó thay vì cho phép tàu tiếp tục hoạt động trong các điều kiện chưa được đánh giá.
Lựa chọn chất tẩy rửa tương thích
Chất tẩy rửa phải tương thích với lớp phủ và bất kỳ thành phần bị ướt nào khác. Nhiệt độ làm sạch, thời gian tiếp xúc, quy trình rửa và tác động cơ học có thể xảy ra cũng cần được xem xét. Khả năng tương thích với môi trường xử lý chính không tự động thiết lập sự phù hợp cho quy trình làm sạch.
Phương pháp làm sạch bề mặt phải tuân theo hướng dẫn của thiết bị. Không nên sử dụng các công cụ hoặc quy trình mài mòn có thể làm trầy xước, cắt hoặc làm hỏng lớp phủ trừ khi chúng được phê duyệt cụ thể cho công trình liên quan.
Thiết kế thiết bị cũng ảnh hưởng đến kết quả làm sạch. Việc thoát nước, tiếp cận, kết nối bên trong và các khu vực có thể tích tụ vật liệu cần được xem xét khi thiết lập quy trình làm sạch.
Kiểm tra các dấu hiệu hư hỏng bề mặt
Việc bảo trì định kỳ phải tuân theo các yêu cầu kiểm tra phù hợp với ứng dụng. Những hư hỏng có thể nhìn thấy được, hành vi vận hành bất thường hoặc những thay đổi xung quanh các kết nối có thể cần được kiểm tra thêm. Quá trình kiểm tra phải tuân theo phương pháp đã được phê duyệt thay vì chỉ dựa vào hình thức bên ngoài.
Nếu nghi ngờ có khiếm khuyết ở lớp phủ, nguyên nhân và mức độ cần được đánh giá trước khi thực hiện bất kỳ sửa chữa hoặc sửa đổi nào. Các phương pháp sửa chữa phải phù hợp với hệ thống lớp phủ ban đầu, chất nền, hình dạng thiết bị và các điều kiện quy trình dự kiến.
Duy trì hồ sơ hoạt động chính xác
Hồ sơ về điều kiện vận hành, hoạt động vệ sinh, kết quả kiểm tra, công việc bảo trì và sửa đổi thiết bị có thể giúp xác định các vấn đề tái diễn. Chúng cũng hỗ trợ so sánh giữa các điều kiện thiết kế ban đầu và nhiệm vụ thực tế của quy trình.
Nếu môi trường hóa học, nồng độ, nhiệt độ vận hành, áp suất hoặc phương pháp làm sạch thay đổi đáng kể thì thiết bị phải được xem xét lại trước khi áp dụng quy trình sửa đổi. Một bình được phê duyệt cho một tập hợp các điều kiện sẽ không tự động được coi là phù hợp cho một ứng dụng khác.
10. Thiết bị tráng và thiết bị lót tấm
Lớp phủ PFA và tấm lót là những cách tiếp cận khác nhau để tạo ra bề mặt bên trong chống ăn mòn. Tùy chọn thích hợp phụ thuộc vào hình dạng bình chứa, yêu cầu quy trình, thông số kỹ thuật của lớp phủ hoặc lớp lót, điều kiện vận hành và phương pháp sản xuất.
Các phương pháp xây dựng khác nhau như thế nào
Lớp phủ PFA được phủ lên bề mặt kim loại bằng quy trình ứng dụng phù hợp. Cách tiếp cận này có thể được xem xét cho một số cấu trúc bên trong mà phương pháp phủ có thể cung cấp độ che phủ cần thiết và khi hình học phức tạp khiến việc tiếp cận bề mặt và tính đồng nhất trở nên quan trọng trong thiết kế.
Thiết bị lót tấm sử dụng lớp lót polymer riêng biệt được lắp đặt bên trong thùng chứa. Cấu trúc, mối nối, chuyển tiếp, sắp xếp phụ kiện và hình học của nó khác với cấu trúc của lớp phủ ứng dụng. Mỗi phương pháp cần được đánh giá theo yêu cầu kỹ thuật riêng.
Tại sao hình học ảnh hưởng đến quyết định
Hình dạng của tàu có thể ảnh hưởng đến cách lắp đặt hoặc áp dụng lớp bảo vệ bên trong cũng như cách kiểm tra tính toàn vẹn của nó. Nhiều vòi phun, các tính năng phức tạp bên trong và những thay đổi về hướng bề mặt có thể ảnh hưởng đến phương pháp xây dựng nào là thiết thực cho ứng dụng dự định.
Tuy nhiên, bản thân hình học phức tạp không chứng minh được rằng một phương pháp luôn được ưu tiên hơn. Quy trình sản xuất cụ thể, phạm vi có thể đạt được, yêu cầu kiểm tra và điều kiện hoạt động phải được xem xét trước khi đưa ra lựa chọn cuối cùng.
So sánh các yêu cầu thiết bị hoàn chỉnh
Việc lựa chọn phải đề cập đến môi trường hóa học, nhiệt độ vận hành, áp suất hoặc chân không, kích thước bình chứa, các chi tiết bên trong cần thiết và các biện pháp bảo trì dự kiến. Đặc điểm kỹ thuật cũng cần làm rõ cách đánh giá tính toàn vẹn của lớp phủ hoặc lớp lót và tiêu chí nào quyết định sự chấp nhận.
| Yếu tố so sánh | Lớp phủ PFA ứng dụng | Xây dựng lót tấm |
|---|---|---|
| Phương pháp thi công | Lớp phủ polymer được áp dụng cho bề mặt kim loại. | Lớp lót tấm polymer riêng biệt được lắp đặt bên trong tàu. |
| Cân nhắc về hình học | Quyền truy cập và phạm vi ứng dụng phải được đánh giá theo hình dạng bên trong. | Việc lắp đặt tấm, mối nối, chuyển tiếp và kích thước bên trong cần được xem xét. |
| Xác minh chất lượng | Phương pháp kiểm tra phải phù hợp với vật liệu phủ, độ dày và hình dạng thiết bị. | Việc kiểm tra phải phù hợp với kết cấu lớp lót, mối nối và hình dạng tàu. |
| Sự phù hợp vận hành | Phụ thuộc vào tính toàn vẹn của lớp phủ, khả năng tương thích hóa học, nhiệt độ và điều kiện áp suất. | Phụ thuộc vào khả năng tương thích của lớp lót, kết cấu, mối nối và điều kiện vận hành. |
| Quyết định thiết kế | Xem xét phạm vi ứng dụng và kiểm tra lớp phủ có thể đáp ứng yêu cầu kỹ thuật ở đâu. | Xem xét việc xây dựng tấm đề xuất đáp ứng các yêu cầu về thiết bị ở đâu. |
So sánh này mô tả sự khác biệt về xây dựng chung. Nó không chứng minh được rằng một trong hai phương pháp nói chung là tốt hơn hoặc phù hợp với mọi quy trình hóa học.
Quyết định phải tuân theo các yêu cầu kỹ thuật của từng ứng dụng. Khả năng tương thích hóa học, thiết kế đầy đủ thiết bị, khả năng sản xuất, kiểm tra và giới hạn vận hành đều cần được xem xét trước khi phương pháp phủ hoặc lót được phê duyệt.
11. Chuẩn bị thông số kỹ thuật
Thông số kỹ thuật được chuẩn bị kỹ lưỡng sẽ cung cấp cho nhóm kỹ thuật thiết bị thông tin cần thiết để đánh giá tàu được đề xuất và xác định các câu hỏi thiết kế chưa được giải quyết. Nó phải giải thích nhiệm vụ của quy trình, môi trường hóa học, phạm vi vận hành cơ học, kích thước, yêu cầu kết nối và kỳ vọng về chất lượng.
Trình tự sau đây có thể giúp sắp xếp thông tin trước khi xem xét thiết kế hoặc yêu cầu báo giá.
-
Xác định chức năng của thiết bị.
Xác định xem thùng chứa sẽ được sử dụng để lưu trữ, tiếp nhận, trộn hoặc phân tách. Mô tả dòng nguyên liệu, thiết bị được kết nối và các giai đoạn vận hành xác định vai trò của nó trong quy trình.
-
Ghi lại phương tiện xử lý.
Liệt kê các chất hóa học, nồng độ, hỗn hợp liên quan, tạp chất, sản phẩm phản ứng và chất tẩy rửa có thể tiếp xúc với bề mặt bên trong.
-
Thiết lập phong bì hoạt động.
Chỉ định nhiệt độ bình thường và cực cao, áp suất vận hành và thiết kế, điều kiện chân không nếu có và các giai đoạn xử lý trong đó các điều kiện đó có thể xảy ra.
-
Xác nhận công suất và kích thước.
Cung cấp công suất danh nghĩa, khối lượng làm việc cần thiết, kích thước tổng thể, hạn chế lắp đặt, yêu cầu hỗ trợ và khả năng tiếp cận bảo trì sẵn có.
-
Chuẩn bị lịch trình kết nối và phụ kiện.
Xác định vòi phun, lỗ hở, cống thoát nước, lỗ thông hơi, dụng cụ, bố trí máy khuấy và các bộ phận khác. Bao gồm vị trí, kích thước, loại kết nối và thông tin bản vẽ có liên quan.
-
Xác định các yêu cầu về lớp phủ và kiểm tra.
Chỉ định các khu vực được phủ, tiêu chí độ dày liên quan, kiểm tra tính toàn vẹn có thể áp dụng, kiểm tra áp suất cần thiết, tiêu chí chấp nhận và tài liệu cần thiết.
-
Xem xét nhu cầu lắp đặt và bảo trì.
Xác định các hạn chế truy cập, giao diện kết nối, yêu cầu vệ sinh, phương pháp bảo trì dự kiến và bất kỳ hạn chế nào phát sinh từ cách bố trí nhà máy hiện có.
-
Giải quyết các câu hỏi kỹ thuật mở.
Ghi lại thông tin hóa chất còn thiếu, điều kiện vận hành không chắc chắn, kích thước xung đột và các chi tiết cần xác nhận trước khi thiết kế cuối cùng được phê duyệt.
Danh sách kiểm tra thông tin kỹ thuật
| Loại | Thông tin bắt buộc | Mục đích |
|---|---|---|
| nhiệm vụ xử lý | Chức năng của thiết bị, các giai đoạn vận hành, dòng nguyên liệu và thiết bị được kết nối. | Thiết lập cấu hình cần thiết. |
| Môi trường hóa học | Thành phần, nồng độ, hỗn hợp, tạp chất và chất tẩy rửa. | Hỗ trợ đánh giá khả năng tương thích. |
| Điều kiện hoạt động | Sự thay đổi nhiệt độ, áp suất, chân không và quá trình. | Xác định đường bao hoạt động. |
| Kích thước | Công suất danh nghĩa, khối lượng làm việc, kích thước tổng thể và các ràng buộc lắp đặt. | Kiểm tra năng lực và tích hợp nhà máy. |
| Kết nối | Vị trí vòi phun, lỗ mở, dụng cụ, chi tiết máy khuấy và phụ kiện. | Coordinates interfaces and internal arrangement. |
| Đảm bảo chất lượng | Độ dày lớp phủ, kiểm tra tính toàn vẹn, kiểm tra áp suất và tiêu chí chấp nhận. | Xác định cách thức xác minh sự phù hợp. |
Nếu có sẵn bản vẽ, hãy đưa chúng vào phần đánh giá kỹ thuật. Bố trí đường ống hiện tại, chi tiết nền móng và các hạn chế lắp đặt có thể quan trọng khi tàu phải phù hợp với một nhà máy đã được thiết lập.
Nếu một tham số bắt buộc không xác định, hãy làm cho sự không chắc chắn đó hiển thị. Một danh sách rõ ràng các mục mở cho phép các bên chịu trách nhiệm giải quyết các thông tin còn thiếu trước khi hoàn thiện thông số kỹ thuật được đề xuất.
12. Những lỗi lựa chọn phổ biến
Nhiều vấn đề về thông số kỹ thuật của thiết bị phát sinh từ việc coi lớp phủ là yếu tố duy nhất quyết định sự phù hợp. Quá trình lựa chọn đáng tin cậy cũng tính đến cấu trúc kim loại, hình dạng thiết bị, điều kiện vận hành, lắp đặt và kiểm tra cần thiết.
Giả sử khả năng kháng hóa chất nói chung đảm bảo tính phù hợp
Tuyên bố rộng rãi về khả năng kháng hóa chất của PFA không chứng minh được khả năng tương thích với mọi nồng độ, hỗn hợp hoặc nhiệt độ vận hành. Ứng dụng thực tế có thể bao gồm các chất tẩy rửa hoặc các công đoạn xử lý có thành phần hóa học khác nhau.
Cách tiếp cận tốt hơn:Xác định tất cả các phương tiện xử lý có liên quan và xác nhận khả năng tương thích với nhiệt độ, nồng độ, mức độ tiếp xúc và điều kiện vận hành thực tế.
Coi phạm vi nhiệt độ đã nêu là phổ biến
Phạm vi thiết bị được công bố có thể mô tả sản phẩm dự kiến cung cấp, nhưng giới hạn cho phép đối với từng tàu riêng lẻ phụ thuộc vào kết cấu, hệ thống phủ, môi chất, áp suất và chu kỳ vận hành của nó.
Cách tiếp cận tốt hơn:Xác nhận giới hạn nhiệt độ cho cấu hình đã chọn và đánh giá sự kết hợp giữa nhiệt độ và áp suất xảy ra trong quá trình sử dụng.
Chỉ xác định công suất tàu
Chỉ riêng công suất không xác định được kích thước tổng thể, khối lượng làm việc, vị trí kết nối hoặc yêu cầu lắp đặt. Một bình có thể tích danh nghĩa chính xác có thể vẫn không phù hợp với cách bố trí nhà máy hiện có hoặc hoạt động của quy trình dự kiến.
Cách tiếp cận tốt hơn:Chỉ định khối lượng làm việc, kích thước chính, yêu cầu kết nối, hạn chế truy cập và bố trí hỗ trợ cùng nhau.
Nhìn ra các tính năng bên trong phức tạp
Các lỗ mở, các góc, phần chuyển tiếp và các bộ phận bên trong có thể ảnh hưởng đến việc áp dụng lớp phủ, phạm vi bao phủ và khả năng tiếp cận kiểm tra. Nếu những tính năng này không được xem xét sớm thì các yêu cầu quan trọng có thể khó giải quyết sau khi quá trình chế tạo đã bắt đầu.
Cách tiếp cận tốt hơn:Cung cấp bản vẽ đầy đủ chi tiết và xác định các bề mặt cần bảo vệ, cùng với phương pháp kiểm tra các khu vực quan trọng.
Bỏ qua các phụ kiện và linh kiện bị ướt
Bề mặt được phủ chính có thể tương thích với môi trường xử lý trong khi vòng đệm, miếng đệm, dụng cụ hoặc bộ phận khác liên quan thì không. Những bộ phận này phải được xem xét riêng biệt như những phần tử của hệ thống thiết bị hoàn chỉnh.
Cách tiếp cận tốt hơn:Bao gồm các phụ kiện liên quan trong phần đánh giá khả năng tương thích của vật liệu và điều kiện vận hành.
Không xác định tiêu chí kiểm tra
Yêu cầu chung đối với lớp phủ chất lượng cao không xác định cách thức kiểm tra lớp hoàn thiện hoặc điều gì tạo nên sự chấp nhận. Điều này có thể làm cho việc xác minh không nhất quán hoặc không đầy đủ.
Cách tiếp cận tốt hơn:Thống nhất về các quy trình kiểm tra hiện hành, yêu cầu về độ dày, kiểm tra tính toàn vẹn, điều kiện thử nghiệm và hồ sơ trước khi sản xuất.
Không đánh giá lại một quy trình đã thay đổi
Bình được chọn cho một quy trình có thể không còn phù hợp nếu môi trường hóa học, nồng độ, nhiệt độ, áp suất hoặc quy trình làm sạch thay đổi. Ngay cả một sửa đổi quy trình tương đối nhỏ cũng có thể ảnh hưởng đến một hoặc nhiều giả định ban đầu.
Cách tiếp cận tốt hơn:Xem xét các thay đổi so với thông số kỹ thuật của thiết bị đã được phê duyệt trước khi đưa ra các điều kiện vận hành sửa đổi.
Nguyên tắc lựa chọn:Lớp phủ, cấu trúc thùng chứa, nhiệm vụ xử lý và kế hoạch kiểm tra phải được đánh giá cùng nhau. Chỉ xác nhận một trong các yếu tố này là không đủ để xác lập sự phù hợp của tổ hợp thiết bị hoàn chỉnh.
13. Đánh giá thiết kế và cấu hình tùy chỉnh
Các tàu xử lý công nghiệp thường cần phải phù hợp với công suất cụ thể, cách bố trí nhà máy, bố trí kết nối hoặc cấu hình bên trong. Việc tùy chỉnh có thể giải quyết các yêu cầu này, nhưng thiết kế được đề xuất phải phù hợp với các điều kiện vận hành cơ học và hóa học dự kiến.
Trác Nhamcung cấp các dịch vụ thiết kế và sản xuất lớp lót chống ăn mòn công nghiệp và thiết bị hóa chất. Cấu hình thiết bị có thể được thảo luận liên quan đến loại bình, kích thước, cấu trúc bên trong, cách bố trí vòi phun và các điều kiện quy trình được chỉ định.
Bắt đầu với ứng dụng dự định
Cuộc thảo luận ban đầu sẽ xác định những gì tàu phải làm và bề mặt nào cần được bảo vệ chống ăn mòn. Bể chứa có thể yêu cầu bố trí các kết nối chuyển tiếp tương đối đơn giản, trong khi bể trộn hoặc cột có thể cần cấu hình bên trong chi tiết hơn.
Việc xác định các chức năng quy trình thiết yếu giúp phân biệt các tính năng cần thiết với các phụ kiện tùy chọn. Nó cũng thiết lập cơ sở chính xác hơn để xem xét hình dạng tàu, phạm vi phủ lớp phủ, điều kiện vận hành và khả năng tiếp cận bảo trì.
Cung cấp kích thước và chi tiết kết nối
Thể tích bình, kích thước tổng thể, vị trí vòi phun, các lỗ tiếp cận, giá đỡ và các yêu cầu phụ kiện phải được ghi lại càng rõ ràng càng tốt. Nếu thiết bị phải kết nối với hệ thống hiện có thì phải bao gồm các bản vẽ nhà máy và kích thước giao diện có liên quan.
Các chi tiết nên được kiểm tra cùng nhau thay vì độc lập. Ví dụ, sự thay đổi vị trí của vòi phun có thể ảnh hưởng đến việc căn chỉnh đường ống, khả năng tiếp cận bên trong và các khu vực cần kiểm tra lớp phủ.
Xác nhận điều kiện hoạt động trước khi phê duyệt
Các yêu cầu về môi trường hóa học, nồng độ, nhiệt độ, áp suất hoặc chân không và chu trình xử lý phải được xem xét trước khi hoàn tất cấu hình. Bất kỳ sự không chắc chắn nào có thể ảnh hưởng đến sự phù hợp của lớp phủ hoặc thiết kế kết cấu sẽ vẫn là một hạng mục kỹ thuật mở cho đến khi được giải quyết.
Trong trường hợp ứng dụng liên quan đến nhiệt độ cao, thay đổi áp suất hoặc nhiệm vụ chân không, cấu hình đã chọn phải được đánh giá cụ thể cho các điều kiện đó. Mô tả chung về phạm vi thiết bị không được thay thế cho việc xác nhận các giới hạn áp dụng cho tàu được đề xuất.
Điều phối các yêu cầu về sản xuất và chất lượng
Các tài liệu kỹ thuật được phê duyệt phải xác định cấu trúc thiết bị dự kiến, các yêu cầu về lớp phủ, kết nối, phụ kiện và các tiêu chí kiểm tra có liên quan. Điều này cung cấp cơ sở chung để xem xét sản phẩm được sản xuất.
Việc kiểm tra độ dày lớp phủ, phát hiện lỗ kim, kiểm tra áp suất và các hoạt động kiểm tra khác phải được chỉ định khi thiết kế thiết bị yêu cầu. Các phương pháp áp dụng và giới hạn chấp nhận của họ phải được thống nhất trước khi tiến hành sản xuất.
Chuẩn bị thông tin cho một cuộc thảo luận kỹ thuật
- Loại thiết bị và chức năng quy trình dự kiến.
- Thành phần hóa học, nồng độ, hỗn hợp và phương tiện làm sạch.
- Nhiệt độ hoạt động bình thường và khắc nghiệt.
- Áp suất vận hành, áp suất thiết kế và điều kiện chân không nếu có.
- Công suất danh nghĩa yêu cầu, khối lượng làm việc và kích thước tổng thể.
- Lịch trình vòi phun, vị trí kết nối, tính năng bên trong và phụ kiện.
- Độ dày lớp phủ, kiểm tra tính toàn vẹn, thử nghiệm và yêu cầu chấp nhận.
- Bản vẽ lắp đặt, giao diện nhà máy và hạn chế truy cập.
Những chi tiết này cung cấp điểm khởi đầu thực tế cho việc đánh giá và báo giá kỹ thuật. Thiết kế cuối cùng phải được xác nhận sau khi các yêu cầu về hóa học, cơ học, kích thước và chất lượng đã được xem xét cho mục đích sử dụng dự định.
14. Câu hỏi thường gặp
Các câu trả lời sau đây bao gồm các câu hỏi phổ biến về lớp phủ PFA, cấu hình thiết bị, điều kiện vận hành và đánh giá kỹ thuật.
Lớp phủ PFA được sử dụng trong xử lý hóa chất là gì?
Lớp phủ PFA tạo ra hàng rào fluoropolymer trên bề mặt kim loại để bảo vệ chống ăn mòn cho môi trường xử lý tương thích. Nó có thể được sử dụng trong bể chứa, máy thu, bể trộn và cột. Cấu hình phù hợp phụ thuộc vào khả năng tương thích hóa học, hình dạng thiết bị, điều kiện vận hành và các yêu cầu của quy trình.
Sự khác biệt giữa thiết bị được phủ PFA và thiết bị dạng tấm là gì?
Một lớp phủ được phủ lên bề mặt kim loại, trong khi thiết bị dạng tấm sử dụng lớp lót polymer riêng biệt được lắp đặt bên trong thùng chứa. Các phương pháp liên quan đến việc xem xét xây dựng và kiểm tra khác nhau. Việc lựa chọn phụ thuộc vào hình dạng bình chứa, điều kiện xử lý, yêu cầu lớp lót hoặc lớp phủ và phương pháp sản xuất phù hợp cho ứng dụng.
Phạm vi nhiệt độ nào được chỉ định cho phạm vi thiết bị này?
Thông tin sản phẩm được cung cấp liệt kê phạm vi nhiệt độ từ -20°C đến 260°C. Phạm vi này phải được xác nhận đối với loại bình đã chọn, kết cấu lớp phủ, môi trường hóa học, điều kiện áp suất và chu trình vận hành. Không nên cho rằng nó được áp dụng tự động cho mọi cấu hình thiết bị.
Kích thước tàu và cấu hình bên trong có thể được tùy chỉnh không?
Cấu hình thiết bị có thể được thảo luận theo loại bình, công suất, kích thước, vị trí vòi phun, cấu trúc bên trong và các phụ kiện xử lý được yêu cầu. Sự sắp xếp khả thi phụ thuộc vào ứng dụng dự định, phương pháp sản xuất, yêu cầu về lớp phủ và điều kiện vận hành được chỉ định.
Làm thế nào để đánh giá khả năng tương thích hóa học?
Xác định thành phần hóa học hoàn chỉnh, nồng độ, nhiệt độ vận hành, thời gian tiếp xúc và mọi chất tẩy rửa có liên quan hoặc các biến thể của quy trình. Khả năng tương thích phải được xác nhận đối với lớp phủ đã chọn và điều kiện vận hành thực tế. Tuyên bố chung về khả năng kháng hóa chất không thể thay thế cho việc đánh giá ứng dụng cụ thể.
Những phương pháp kiểm tra nào có thể được sử dụng cho lớp phủ?
Thông tin sản phẩm được cung cấp chỉ rõ việc phát hiện lỗ kim, kiểm tra độ dày lớp phủ và kiểm tra áp suất trước khi giao hàng. Các quy trình chính xác và tiêu chí chấp nhận phải được xác nhận đối với từng thiết bị và kết cấu của nó. Những kiểm tra này giải quyết các khía cạnh khác nhau của tình trạng lớp phủ và tính toàn vẹn của thiết bị.
Lớp phủ mịn có đảm bảo dễ dàng làm sạch không?
Không. Bề mặt nhẵn có thể giúp giảm khả năng lưu giữ vật liệu, nhưng khả năng làm sạch thực tế cũng phụ thuộc vào hình dạng bình chứa, đặc điểm cặn, hệ thống thoát nước, khả năng tiếp cận, chất tẩy rửa, nhiệt độ và quy trình làm sạch. Thiết kế thiết bị hoàn chỉnh và phương pháp làm sạch dự định phải được đánh giá cùng nhau.
Cần có thông tin gì để yêu cầu cấu hình thiết bị phù hợp?
Cung cấp chức năng quy trình dự kiến, thành phần và nồng độ hóa học, các yêu cầu về nhiệt độ vận hành, áp suất hoặc chân không, công suất yêu cầu, kích thước tổng thể, bố trí kết nối, tính năng bên trong, phụ kiện và yêu cầu kiểm tra. Các bản vẽ hiện tại của nhà máy và các hạn chế lắp đặt cũng có thể giúp nhóm kỹ thuật đánh giá cách bố trí được đề xuất.
15. Cân nhắc kỹ thuật cuối cùng
Lựa chọnThiết bị tráng PFAđối với một quy trình hóa học đòi hỏi phải có sự đánh giá phối hợp về khả năng tương thích của lớp phủ, độ phủ bề mặt, cấu trúc thiết bị, điều kiện vận hành và các yêu cầu của quy trình. Bể chứa, máy thu, bể trộn và cột phục vụ các chức năng khác nhau, vì vậy mỗi cấu hình phải được phát triển phù hợp với nhiệm vụ dự định của nó.
Thông số kỹ thuật đáng tin cậy phải xác định môi trường và nồng độ hóa chất, phạm vi nhiệt độ, điều kiện áp suất hoặc chân không, công suất, kích thước, kết nối và phụ kiện. Các yêu cầu về độ dày lớp phủ, phát hiện lỗ kim, kiểm tra áp suất và các tiêu chí kiểm tra hiện hành khác cũng phải được thiết lập trước khi sản xuất.
Việc lắp đặt, vệ sinh, bảo trì và các biến thể quy trình có thể dự đoán trước là một phần của đánh giá thiết bị tổng thể. Chúng giúp xác định liệu kết cấu và bố trí lớp phủ được đề xuất có phù hợp với các điều kiện dự kiến trong suốt chu trình vận hành hay không.
Bằng cách xác định sớm các yêu cầu này và giải quyết các vấn đề kỹ thuật không chắc chắn trước khi phê duyệt thiết kế, các kỹ sư quy trình có thể tạo cơ sở rõ ràng hơn cho cấu hình thiết bị, xác minh chất lượng và tích hợp vào hệ thống sản xuất.
Thảo luận về các yêu cầu về lớp phủ PFA của bạn
Cung cấp môi trường hóa học, nồng độ, nhiệt độ vận hành, điều kiện áp suất hoặc chân không, dung tích bình chứa, bố trí kết nối và kiểm tra lớp phủ để bắt đầu thảo luận kỹ thuật về cấu hình thiết bị phù hợp.
Gửi yêu cầu thiết bị của bạn
