Tê hóa chất chống axit lót PTFE

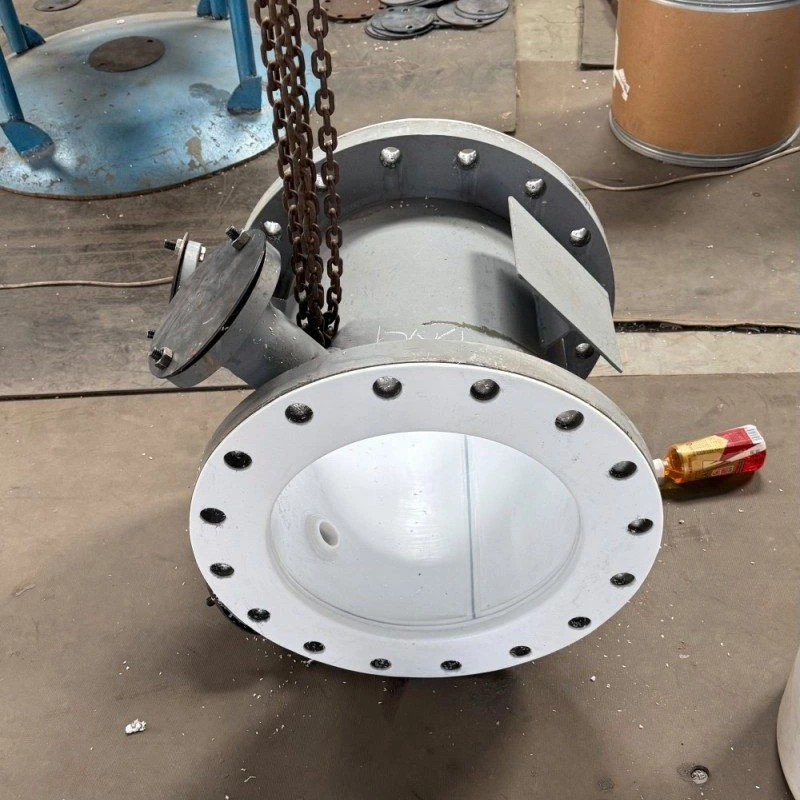

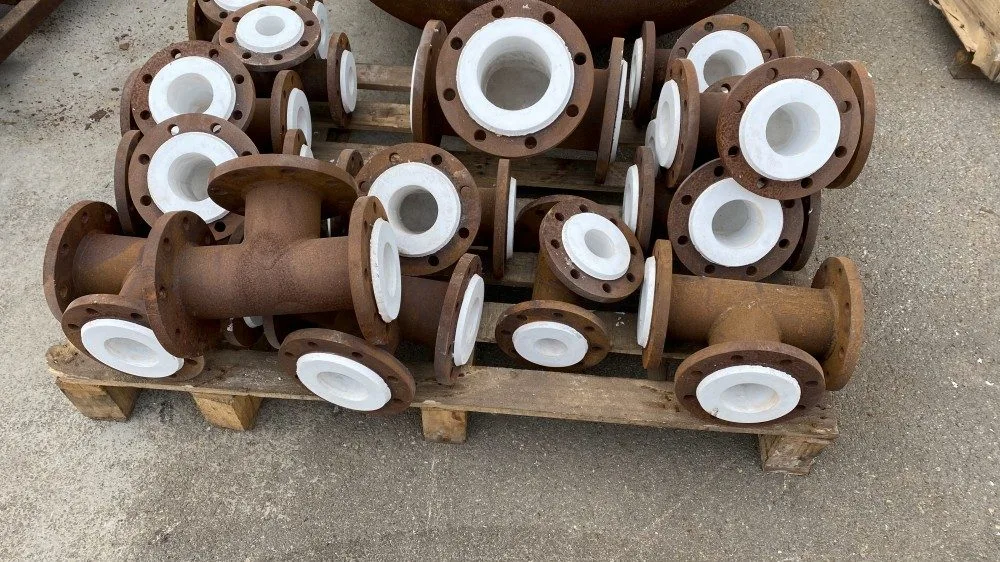

Tee hóa chất chống axit lót Zhuoyan PTFE là một phụ kiện đường ống được thiết kế để kháng hóa chất trong các hệ thống đường ống công nghiệp. Sản phẩm có lớp vỏ ngoài bằng kim loại kết hợp với lớp lót PTFE bên trong, tận dụng độ bền cơ học của thép và tính trơ hóa học của PTFE. Cấu trúc chữ T bao gồm một ống chính và một ống nhánh tạo thành hình chữ “T”, cho phép chuyển hướng hoặc hội tụ chất lỏng trong mạng lưới đường ống. Công nghệ lớp lót này ngăn chặn sự tiếp xúc trực tiếp giữa môi trường ăn mòn và nền kim loại, giảm nguy cơ rò rỉ do ăn mòn và kéo dài tuổi thọ sử dụng. Tees lót Zhuoyan PTFE được sản xuất chú ý đến mật độ lớp lót và độ dày đồng nhất để đáp ứng các yêu cầu công nghiệp.

Tê hóa chất kháng axit lót PTFE là gì?

Một tee hóa chất kháng axit được lót bằng PTFE (còn được gọi là một đoạn chữ T hoặc một tee hóa học được lót bằng PTFE) là một thành phần đường ống bao gồm một thân kim loại được lót bằng polytetrafluoroethylene (PTFE) ở bề mặt bên trong. Nó đóng vai trò như một kết nối nhánh trong hệ thống đường ống, cho phép chia dòng chảy từ một đầu vào thành hai đầu ra hoặc kết hợp từ hai đầu vào thành một đầu ra. Lớp lót PTFE hoạt động như một rào cản giữa chất lỏng vận chuyển và vỏ kim loại, bảo vệ đường ống khỏi bị tấn công hóa học. Thiết kế này đặc biệt phù hợp với các ứng dụng liên quan đến hóa chất mạnh, môi trường có độ tinh khiết cao hoặc nhiệt độ cao, nơi các phụ kiện kim loại tiêu chuẩn sẽ bị ăn mòn hoặc nhiễm bẩn. Các tee hóa chất kháng axit được lót bằng PTFE có sẵn với các cấu hình tee bằng nhau và giảm dần và có thể được sản xuất với nhiều kích cỡ khác nhau để phù hợp với các đường kính ống khác nhau.

Ứng dụng

Các ống nối hóa học kháng axit được lót bằng PTFE được sử dụng trong các hệ thống đường ống công nghiệp vận chuyển chất lỏng ăn mòn, chất lỏng có độ tinh khiết cao hoặc môi trường cần kiểm soát ô nhiễm.

Các lĩnh vực ứng dụng phổ biến bao gồm:

· Công nghiệp hóa chất:Vận chuyển axit mạnh (axit sunfuric, axit nitric, axit clohydric), chất kiềm mạnh (natri hydroxit, kali hydroxit) và các dung môi hữu cơ trong nhà máy hóa chất.

· Ngành dược phẩm:Vận chuyển thuốc thử có độ tinh khiết cao và các thành phần hoạt tính cần duy trì độ tinh khiết của sản phẩm.

· Hóa dầu và Dầu khí:Gia công, vận chuyển các hydrocacbon ăn mòn, khí chua và các chất phụ gia hóa học.

· Xử lý nước:Xử lý hóa chất xử lý ăn mòn, chất tẩy trắng, nước thải có thành phần mạnh.

· Chế biến thực phẩm:Chuyển các thành phần thực phẩm có tính axit hoặc kiềm và dung dịch tẩy rửa ở những nơi cần vệ sinh và chống ăn mòn.

· Công nghiệp bán dẫn:Cung cấp nước siêu tinh khiết và thuốc thử hóa học có độ tinh khiết cao trong sản xuất điện tử.

Các kịch bản điển hình bao gồm:

· Đường chuyển axit:Vận chuyển axit sunfuric đậm đặc, axit nitric, axit clohydric trong nhà máy hóa chất.

· Hệ thống xử lý xút:Xử lý dung dịch natri hydroxit hoặc kali hydroxit trong bột giấy và giấy, dệt may và xử lý hóa chất.

· Hệ thống phân phối dung môi:Vận chuyển các dung môi hữu cơ như toluene, xylene và hydrocarbon clo hóa ở những nơi thép cacbon dễ bị tấn công.

· Hệ thống nước có độ tinh khiết cao:Phân phối nước khử ion hoặc nước siêu tinh khiết trong các cơ sở dược phẩm và chất bán dẫn để ngăn ngừa ô nhiễm kim loại.

· Hệ thống xử lý chất thải:Xử lý dòng nước thải ăn mòn và chất thải hóa học trong các nhà máy xử lý môi trường.

Nguyên lý làm việc & Quy trình sản xuất

Nguyên tắc làm việc

Lớp lót PTFE có chức năng như một lớp cách ly trơ về mặt hóa học giữa môi trường ăn mòn và vỏ kim loại. PTFE (polytetrafluoroethylene) là một chất fluoropolymer có cấu trúc liên kết carbon-flo mang lại độ ổn định hóa học cao. Vật liệu này có khả năng chống lại sự tấn công của hầu hết các axit, kiềm và dung môi hữu cơ, ngoại trừ kim loại kiềm nóng chảy, flo nguyên tố và một số hợp chất flo hóa ở nhiệt độ cao. Tính trơ này cho phép tee vận chuyển các vật liệu có tính ăn mòn mà không ảnh hưởng đến tính toàn vẹn của lớp vỏ kim loại bên ngoài. Vỏ kim loại mang lại độ bền kết cấu để chịu được áp suất hệ thống và tải trọng cơ học, trong khi lớp lót PTFE đảm bảo khả năng tương thích hóa học với chất lỏng xử lý.

Quy trình sản xuất

Hai phương pháp sản xuất chính được sử dụng cho lớp lót PTFE:

1. Đúc bột (Đúc đẳng tĩnh/đúc nén)
Bột PTFE được đổ vào khoang khuôn chữ T và chịu áp suất đẳng tĩnh cao (thường khoảng 30 MPa), sau đó là quá trình thiêu kết để tạo thành lớp lót dày đặc, đồng đều. Quá trình này mang lại mật độ lớp lót cao hơn và hiệu suất được cải thiện.

2. Phương pháp ép đùn (Đẩy)
Bột PTFE được ép đùn thành dạng ống rồi kéo vào ống kim loại. Phương pháp này chủ yếu được sử dụng cho các đường kính nhỏ hơn (lên đến DN100) và các ứng dụng có áp suất âm thấp hơn.

Sau khi hình thành lớp lót, quy trình lắp ráp bao gồm hàn các bộ phận vỏ kim loại và gắn mặt bích theo thông số kỹ thuật tiêu chuẩn để đảm bảo tính toàn vẹn của mối nối và hiệu suất bịt kín.

Phòng ngừa khi sử dụng

Để đảm bảo tuổi thọ sử dụng tối ưu và hoạt động an toàn của tees lót PTFE, cần tuân thủ các điểm sau:

1. Giới hạn nhiệt độ và áp suất:

· Phạm vi nhiệt độ hoạt động: -180°C đến +160°C dưới áp suất dương.

· Định mức áp suất: Thường lên tới 2,5–3,0 MPa tùy thuộc vào kích cỡ và quy trình.

2. Cài đặt:

· Bề mặt bịt kín mặt bích phải được bảo vệ khỏi trầy xước, vết cắt hoặc va đập trước khi lắp đặt.

· Không thực hiện hàn, cắt hoặc đốt nóng trên thân kim loại sau khi đã sơn lót; duy trì khoảng cách ít nhất 1 mét với nguồn nhiệt.

· Sử dụng các miếng đệm và thông số mô-men xoắn thích hợp khi bắt vít các kết nối mặt bích.

3. Kho:

· Bảo quản ở nơi có mái che, tránh ánh nắng trực tiếp và mưa.

· Tránh xếp chồng lên nhau hoặc va đập mạnh có thể làm hỏng lớp lót.

4. Hạn chế:

· PTFE không thích hợp cho các kim loại kiềm nóng chảy, flo nguyên tố hoặc một số hợp chất flo hóa như clo triflorua và uranium hexaflorua.

· Không được vượt quá giới hạn nhiệt độ và áp suất đồng thời; nhiệt độ cao hơn có thể làm giảm áp suất tối đa cho phép.

Câu hỏi thường gặp

Câu hỏi 1: Tee lót PTFE có thể xử lý những hóa chất nào?
A1:PTFE có khả năng chống lại hầu hết các axit, kiềm và dung môi hữu cơ. Nó tương thích với axit sulfuric, axit nitric, axit clohydric, natri hydroxit và nhiều dung môi hữu cơ. Các trường hợp ngoại lệ bao gồm kim loại kiềm nóng chảy, nguyên tố flo và một số hợp chất flo hóa ở nhiệt độ cao.

Câu hỏi 2: Những chiếc tee này hỗ trợ phạm vi nhiệt độ nào?
A2:Các ống nối có lót PTFE có thể được sử dụng dưới áp suất dương từ -180°C đến +160°C. Giới hạn nhiệt độ thấp hơn trong điều kiện chân không, tùy thuộc vào quy trình sản xuất.

Câu 3: Kích thước nào có sẵn cho tee lót PTFE?
A3:Kích thước tiêu chuẩn thường nằm trong khoảng từ DN15 (1/2") đến DN600 (24"), với cả cấu hình tee bằng nhau và cấu hình tee giảm đều có sẵn. Kích thước tùy chỉnh có thể được sản xuất cho các yêu cầu dự án cụ thể.

Câu 4: Chất lượng lớp lót PTFE được kiểm tra như thế nào?
A4:Tính toàn vẹn của lớp lót thường được kiểm tra bằng cách sử dụng thử nghiệm tia lửa điện (phát hiện phóng điện) ở điện áp xác định (thường là 10–25 KVA) để xác định bất kỳ lỗ kim hoặc khuyết tật nào trong lớp lót. Kiểm tra áp suất thủy tĩnh cũng được thực hiện trên các phụ kiện đã hoàn thiện.

Câu hỏi 5: Có thể sử dụng tee lót PTFE trong điều kiện chân không không?
A5:Đúng. Các sản phẩm được sản xuất bằng cách ép đẳng tĩnh có thể được sử dụng trong điều kiện chân không. Nhiệt độ hoạt động tối đa trong điều kiện chân không phụ thuộc vào phương pháp sản xuất cụ thể.
