Phạm vi sản phẩm của chúng tôi bao gồm thiết bị lót tấm PTFE, phun sơn PTFE và sơn lăn, thiết bị lót nhựa, ống và phụ kiện bằng thép lót PTFE, cũng như các thành phần fluoropolymer liên quan được làm từ PTFE, PFA, ETFE, FEP và các vật liệu tiên tiến khác.

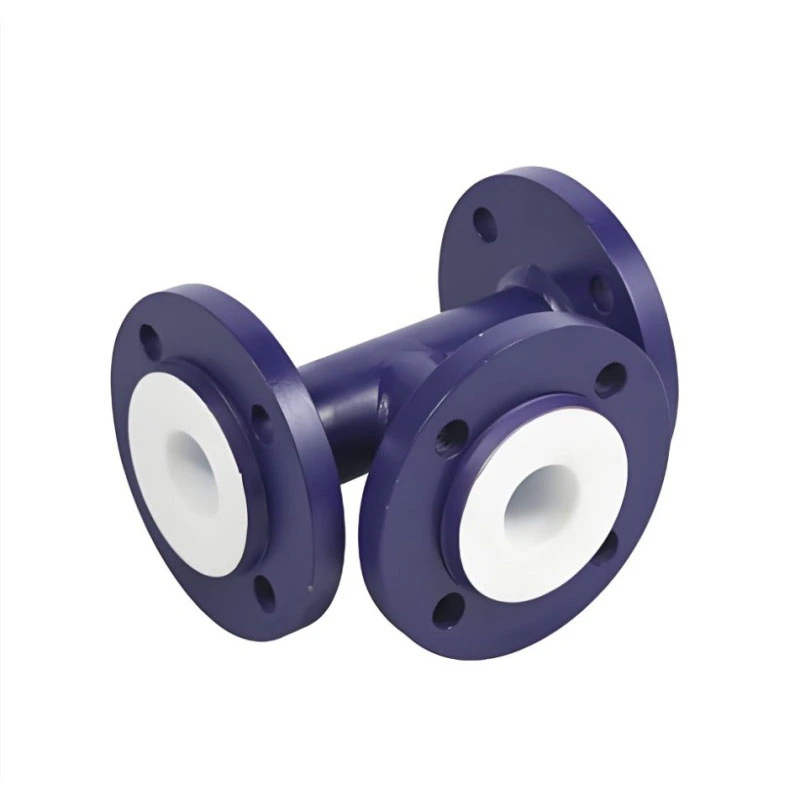

Phụ kiện ống chữ T chịu axit lót PTFE là phụ kiện ống nhánh ba chiều được tối ưu hóa đặc biệt cho các đường phân phối trung bình có tính axit. Bên trong mạng lưới đường ống hóa chất axit, các ống nối thực hiện các nhiệm vụ phân tách dòng chảy, hội tụ và chuyển dòng. Ngã ba ngã tư dễ bị cọ rửa hỗn loạn, dễ bị mòn các ống kim loại thông thường hoặc các phụ kiện phun xịt rẻ tiền, gây rò rỉ sớm. Chiếc tee đặc biệt chứa axit này sử dụng thép carbon cho thân ngoài chịu áp lực và lớp lót bên trong liền mạch bằng PTFE bao phủ toàn bộ tại tất cả các điểm nối nhánh. Nó có thể hợp tác với các khuỷu ống lót, ống thẳng và hộp giảm tốc để xây dựng mạng lưới vận chuyển chất lỏng axit khép kín hoàn chỉnh, được triển khai rộng rãi trong các xưởng tẩy rửa, nhà máy axit vô cơ và trạm tái chế axit thải trên khắp các khu hóa chất Đông Nam Á và Trung Đông.
1. Nguyên lý làm việc của vật liệu
· Vật liệu thân bên ngoài: Thân chữ T bằng thép cacbon rèn, mang lại độ bền cơ học, chịu áp lực bên trong đường ống, ứng suất giãn nở nhiệt và tác động lắp đặt bên ngoài; quá trình rèn giúp loại bỏ các khuyết tật về độ xốp đúc bên trong, thích hợp cho hoạt động tuần hoàn của đường ống trung bình axit dài hạn.
· Hàng rào chống ăn mòn bên trong: Tấm PTFE hoạt tính bằng natri được ép chân không vào khoang chữ T bên trong, bao gồm điểm giao nhau ba chiều, lỗ phân nhánh và mặt bịt kín mặt bích. PTFE trơ về mặt hóa học tạo thành lớp cách ly liên tục, ngăn chặn chất lỏng có tính axit chạm vào bề mặt kim loại, ngăn ngừa sự ăn mòn kẽ hở do dòng chảy hỗn loạn gây ra tại điểm giao nhau. Không có điểm kim loại nào lộ ra bên trong toàn bộ khớp nối.
2. Hỗ trợ phù hợp quy trình sản xuất và địa điểm
1. Quá trình gắn trượt đường ống đúc sẵn:Phù hợp với các ống dẫn axit được chế tạo sẵn tại nhà máy; tees được lắp ráp sẵn tại xưởng, giảm thiểu công việc nóng có nguy cơ cao tại chỗ cho các xưởng axit.
2. Quá trình chuyển đổi và hội tụ chất lỏng axit:Áp dụng cho việc phân chia dòng chảy trong đường ống chính thành nhiều đường ống cấp axit nhánh hoặc sáp nhập dòng axit thải đa nguồn vào đường ống chính thu gom công cộng.
3. Bỏ qua quy trình lấy mẫu và cứu trợ an toàn của chi nhánh:Nhánh chữ T dự trữ cho cổng lấy mẫu chất lỏng axit trực tuyến hoặc nhánh tràn an toàn của đường ống ngoại vi bể chứa axit.
4. Toàn bộ quy trình khép kín lót flo:Kết nối với bể chứa kháng axit được lót bằng PTFE, đường ống vận chuyển và khuỷu tay, tạo thành hệ thống tuần hoàn khép kín môi trường axit cách ly hoàn toàn, tránh rò rỉ sương mù axit.
| Mục tham số | Dữ liệu kỹ thuật lắp Tee chống axit |
| Tên sản phẩm đầy đủ | Phụ kiện Tee chống axit lót PTFE |
| Đường kính danh nghĩa | DN15 ~ DN500 |
| Loại áo phông | Tee có đường kính bằng nhau / Tee giảm |
| Chất liệu bên ngoài | Thép cacbon chịu áp lực rèn |
| Độ dày lớp lót PTFE | 2 mm (axit vô cơ thông thường) / 3 mm (axit tẩy rửa hỗn loạn nồng độ cao) |
| Nhiệt độ làm việc | -160oC ~ 200oC |
| Áp suất làm việc cho phép | 0 ~ 1,6 MPa; Chống chân không xuống tới 0,08 MPa |
| Tiêu chuẩn mặt bích | Mặt bích chống axit lót đầy đủ HG20536 |
| Tiêu chuẩn kiểm tra nhà máy | Kiểm tra quét tia lửa toàn bề mặt 10 KV + kiểm tra độ kín giữ thủy lực |
1. Lựa chọn hình thức tee: Ống chính và ống nhánh có cùng cỡ nòng chọn tee có đường kính bằng nhau; khi dòng nhánh cần thu nhỏ kích thước đường ống, hãy chọn nút giảm chữ T để phù hợp với kích thước đường ống thực tế.
2. Lựa chọn độ dày lớp lót: Dòng tĩnh axit vô cơ pha loãng thông thường chọn lớp lót tiêu chuẩn 2mm; axit đậm đặc cao với khả năng cọ rửa hỗn loạn mạnh ở giao lộ ba chiều nâng cấp lên lớp lót PTFE dày 3 mm.
3. Đánh giá tình trạng dòng chảy: Nếu vị trí phát bóng phải đối mặt với tình trạng chuyển dòng thường xuyên và tác động hỗn loạn dữ dội, hãy thông báo cho nhóm kỹ thuật để tăng cường kỹ thuật liên kết lớp lót cục bộ tại điểm giao nhau ba chiều.
4. Yêu cầu kết hợp mặt bích: Phải sử dụng mặt bích lót đầy đủ HG20536, không trộn lẫn với mặt bích kim loại không lót thông thường, tránh ăn mòn axit ở khe hở kết nối.
5. Cấu hình theo định hướng quy trình: Để lấy mẫu / nhánh bỏ qua tràn, hãy xác nhận trước vị trí mở nhánh và chiều dài nhánh để chế tạo trước tại nhà máy, cấm khoan thứ cấp tại chỗ trên thân tee.
| Mục so sánh | Phụ kiện Tee chống axit lót Zhuoyan PTFE | Tee thép carbon thông thường | Lắp Tee phun PFA | Áo thun lót đúc giá rẻ |
| Khả năng thích ứng trung bình axit | Full junction PTFE lining resist hydrochloric / sulfuric / nitric acid | Ăn mòn nhanh trong môi trường axit | Lớp phủ mỏng dễ dàng cọ rửa tại ngã tư tee | Lớp lót bị nối, nguy cơ rò rỉ ở mối nối ba chiều |
| Cọ rửa chống hỗn loạn | Lớp lót tùy chọn dày hơn cho giao lộ tee | Không có bảo vệ chống ăn mòn | Lớp phủ bị hỏng dưới dòng chảy hỗn loạn | Lớp lót cục bộ dễ bong tróc |
| Chất lượng kết cấu | Thân thép carbon rèn, không có độ xốp bên trong | Thép carbon chi phí thấp cho tuổi thọ ngắn | Vỏ mỏng, khả năng chịu áp lực hạn chế | Thân đúc có lỗ cát ẩn |
| Khả năng tương thích chân không | Ổn định dưới áp suất âm 0,08 MPa | Không thể sử dụng trong chân không | Nguy cơ bong tróc lớp phủ trong chân không | Nguy cơ tách lớp tại ngã ba nhánh |
| Cuộc sống phục vụ | 8 13 năm trong điều kiện đường ống axit | 0,5 2 năm thay thế thường xuyên | 3 5 năm | 2 4 năm bảo trì thường xuyên |
1. Trống tee được rèn làm nguyên liệu thô, từ bỏ tee đúc cấp thấp, loại bỏ khuyết tật lỗ cát ẩn có thể gây ra sự thất bại trong việc thâm nhập môi trường axit.
2. Xử lý gia cố tập trung cho điểm giao nhau ba chiều, khu vực cọ rửa hỗn loạn dễ bị tổn thương này được tăng cường thủ công cán chân không, tỷ lệ thất bại rò rỉ vị trí chữ T trong đường ống axit thấp hơn đáng kể.
3. Tiêu chuẩn kiểm tra kép nghiêm ngặt: quét tia lửa đặc biệt tập trung vào giao điểm ba chiều bên cạnh thử nghiệm thủy lực và tia lửa toàn bề mặt thông thường.
4. Hỗ trợ kỹ thuật trung bình axit chuyên nghiệp: cung cấp đề xuất sơ đồ chuyển hướng đường ống theo thông số nồng độ axit và tốc độ dòng chảy của người dùng.
5. Tiêu chuẩn mặt bích HG20536 thống nhất, lắp ghép liền mạch với các ống, khuỷu và bể chứa có lớp lót chịu axit đầy đủ của chúng tôi để mua sắm toàn bộ đường ống một lần.
6. Cung cấp tài liệu xuất khẩu đầy đủ, thời gian thực hiện ngắn đối với thông số kỹ thuật chứng khoán tiêu chuẩn, bảo hành lớp lót dành riêng 5 năm cho các phụ kiện đường ống trung bình axit.
Trả lời: Có, áp dụng tùy chọn lớp lót dày 3 mm khi đối mặt với axit nồng độ cao với sự cọ rửa hỗn loạn dữ dội ở giao lộ ba chiều.
A: Đường kính chữ T bằng nhau có nghĩa là ống chính và ống nhánh có đường kính danh nghĩa giống hệt nhau; giảm tee được áp dụng khi cỡ ống bên nhánh nhỏ hơn đường ống chính.
Đáp: Nghiêm cấm. Khoan sẽ phá hủy lớp lót PTFE tích hợp. Tất cả các vị trí và kích thước chi nhánh cần phải được xác nhận trước khi chế tạo trước tại nhà máy.
Trả lời: Nó áp dụng tiêu chuẩn mặt bích lót đầy đủ thống nhất HG20536, có thể được lắp ráp trực tiếp với các thiết bị ống lót, khuỷu tay và bể chứa hỗ trợ.
Trả lời: Mỗi khớp nối đều nhận được chức năng quét tia lửa trên toàn bộ bức tường (chú trọng quét vị trí giao lộ ba chiều) cộng với kiểm tra độ kín giữ áp suất thủy lực.
A: Thân tee bằng thép carbon rèn bảo hành kết cấu 10 năm; Lớp lót PTFE được bảo hành 5 năm, không bao gồm trầy xước nhân tạo, lắp đặt sai và hư hỏng do ứng dụng trung bình không đúng cách.
