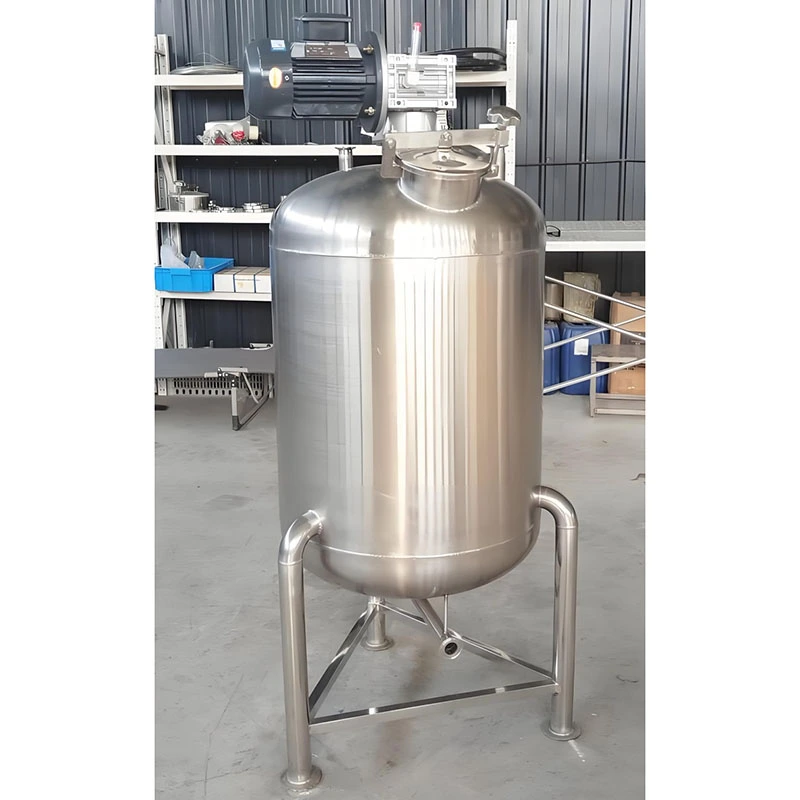

Bể khuấy trộn chất lỏng hóa học lót PTFE

Bể khuấy trộn chất lỏng hóa học lót PTFE thuộc thiết bị khuấy tuần hoàn pha lỏng chuyên dụng. Khác với các bình trộn tập trung vào việc trộn mẻ, bể khuấy này chủ yếu được thiết kế để khuấy tuần hoàn liên tục chất lỏng ăn mòn một pha, ngăn chặn sự lắng đọng của chất rắn lơ lửng và giữ thành phần pha lỏng đồng nhất trong các vòng sản xuất liên tục. Tất cả các bộ phận bị ướt bao gồm khoang bể, trục khuấy và cánh quạt đều được trang bị lớp bảo vệ PTFE tích hợp, tránh ăn mòn kim loại và nhiễm bẩn ion do chất lỏng tuần hoàn ăn mòn gây ra. Nó có thể được kết nối với các đường ống lót, phụ kiện chữ T và van để xây dựng các vòng tuần hoàn chất lỏng khép kín, được sử dụng rộng rãi cho các điều kiện làm việc dòng chảy liên tục của các nhà máy hóa chất, xử lý chất thải-lỏng và sản xuất vật liệu lithium ở nước ngoài.

Bảng thông số kỹ thuật hoàn chỉnh

Nguyên tắc làm việc

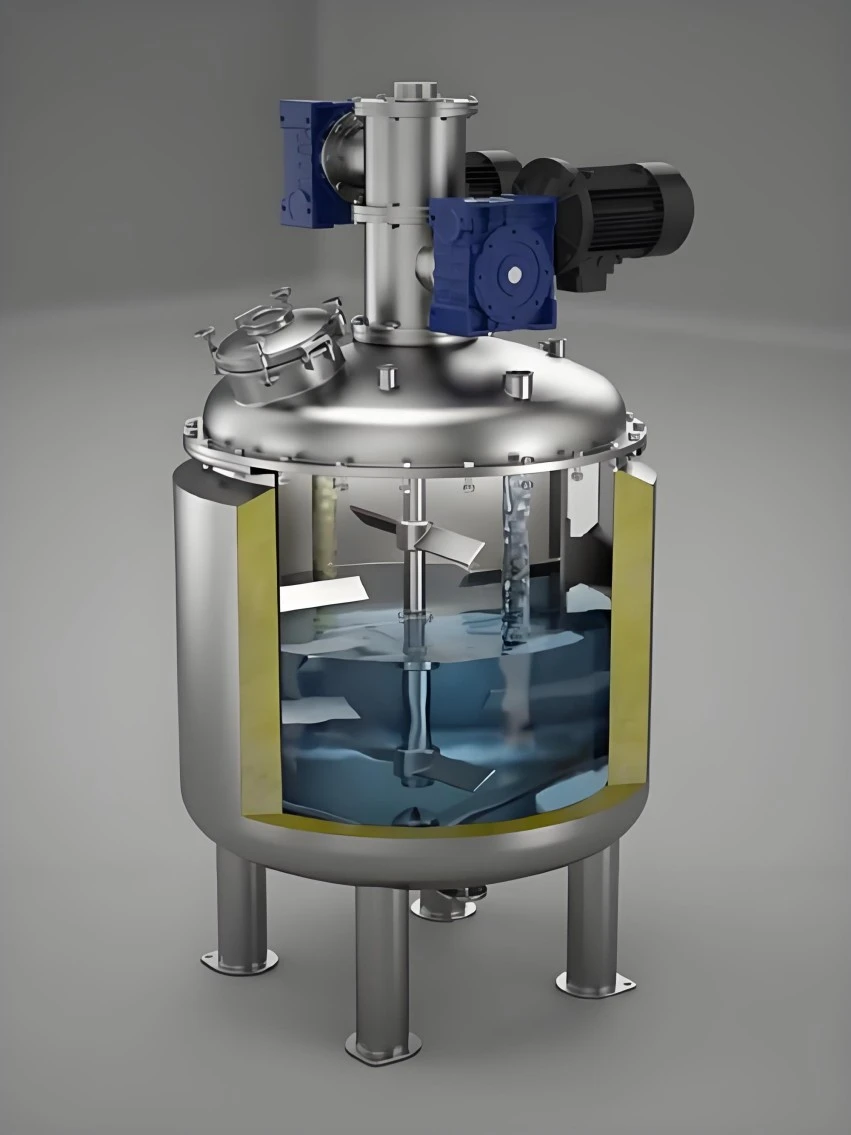

1. Nguyên lý kết cấu vật liệu

-Vỏ ngoài: Vỏ thép carbon bình chịu áp Q245R chịu áp suất hệ thống, tải trọng lắp đặt và ứng suất nhiệt tuần hoàn của chất lỏng tuần hoàn. -Hàng rào chống ăn mòn bên trong: Tấm PTFE hoạt tính bằng natri được ép chân không lên thành trong của bể; trục khuấy và cánh quạt được bọc hoàn toàn bằng vật liệu PTFE. PTFE trơ về mặt hóa học cách ly chất lỏng tuần hoàn ăn mòn khỏi tất cả các bề mặt tiếp xúc kim loại, ngăn ngừa xói mòn khi chất lỏng tiếp tục chảy và khuấy.

2. Quá trình kích thích và logic phù hợp

Bộ truyền động tần số thay đổi điều khiển cánh quạt được lót bằng PTFE quay liên tục, tạo ra dòng chảy tuần hoàn theo chu vi bên trong khoang bể. Hiệu ứng tuần hoàn chất lỏng ức chế sự lắng đọng hạt rắn, duy trì nồng độ đồng nhất của chất lỏng ăn mòn và thực hiện chức năng khuấy trộn đệm trong sản xuất dòng chảy liên tục. Các kịch bản quy trình điển hình phù hợp:

1. Khuấy tuần hoàn liên tục đối với chất lỏng nạp có tính ăn mòn trước khi bơm phân phối;

2. Chất đệm chống lắng dạng lỏng rắn lơ lửng cho dây chuyền xử lý axit thải;

3. Khuấy trước chất lỏng nguyên liệu thô cho hệ thống cấp liệu thô năng lượng mới;

4. Tuần hoàn khép kín với đường ống lót PTFE, thực hiện khuấy trộn đệm pha lỏng không bị gián đoạn cho toàn bộ dây chuyền sản xuất.

Ưu điểm sản phẩm cốt lõi

1. Bộ trộn lót đầy đủ Không chỉ có thành trong của bể; trục khuấy và cánh quạt được bọc hoàn toàn bằng vật liệu PTFE. Tránh ăn mòn điện do các bộ phận khuấy kim loại trần tiếp xúc với hóa chất mạnh trong quá trình trộn tốc độ cao.

2. Cấu trúc kiểm soát nhiệt độ áo khoác tùy chọn Áo khoác ngoài tích hợp hỗ trợ gia nhiệt bằng hơi nước hoặc tuần hoàn chất làm mát, giữ nhiệt độ ổn định trong khi hòa tan và trộn các thành phần ăn mòn, điều chỉnh quy trình làm việc theo mẻ nhạy cảm với nhiệt độ.

3. Giải pháp nhiều cánh quạt cho các loại độ nhớt khác nhau Cánh quạt cung cấp, cánh quạt kiểu neo, kiểu tuabin, phù hợp với việc trộn chất lỏng có độ nhớt thấp, hòa tan chất rắn và trộn bùn có độ nhớt cao riêng biệt.

4. Bề mặt bên trong mịn màng ít cặn Lớp lót PTFE mịn màng làm giảm độ bám dính của vật liệu. Việc xả bên trong thùng chứa thuận tiện khi chuyển đổi các lô sữa công thức khác nhau và giảm nguy cơ lây nhiễm chéo.

5. Thích ứng với các chế độ sản xuất theo mẻ và bán liên tục Thích hợp cho việc trộn theo mẻ gián đoạn và trộn trước tuần hoàn bán liên tục. Không có cấu hình liên quan đến phản ứng phức tạp, tập trung vào hiệu quả pha trộn để chuẩn bị nguyên liệu hàng ngày cho nhà máy hóa chất.

6. Khả năng tương thích mặt bích chống ăn mòn thống nhất Mặt bích lót đầy đủ tiêu chuẩn HG20536, khớp nối liền mạch với đường ống lót toàn bộ Zhuoyan, tee, van và bể chứa để mua sắm một cửa cho toàn bộ hệ thống trộn.

Các trường ứng dụng chính

Tập trung vào các kịch bản làm việc tuần hoàn pha lỏng và đệm chống lắng đọng liên tục, với hồ sơ giao hàng ở nước ngoài cho các khu công nghiệp hóa chất ở Đông Nam Á và Trung Đông:

1. Dây chuyền sản xuất hóa chất tinh khiết: Khuấy trộn tuần hoàn chất lỏng ăn mòn trước khi vận chuyển bằng bơm

2. Trạm xử lý chất thải lỏng bảo vệ môi trường: Đệm khuấy trộn chống lắng đọng cho chất thải lỏng có tính axit chứa các hạt lơ lửng mịn

3. Nhà máy vật liệu năng lượng mới: Khuấy trộn trước liên tục chất lỏng tuần hoàn ăn mòn muối lithium

4. Phân xưởng hóa vô cơ: Khuấy trộn đồng nhất cho hệ thống phân phối tuần hoàn axit hỗn hợp

5. Dây chuyền sản xuất thử nghiệm thí điểm: Dung dịch đệm tuần hoàn pha lỏng cho quá trình thử nghiệm môi trường ăn mòn liên tục

6. Vòng phụ trợ của quá trình chỉnh lưu: Khuấy trộn đệm ngưng tụ cho sản phẩm chưng cất ăn mòn

Biện pháp phòng ngừa vận hành

1. Hạn chế trung bình: Chỉ kim loại kiềm nóng chảy và clo triflorua mới ăn mòn lớp lót PTFE; đối với chất lỏng tuần hoàn hạt lơ lửng có chứa flo, hãy chọn lớp lót dày 3mm nâng cấp.

2. Quy tắc khởi động khuấy: Không bắt đầu khuấy trong điều kiện bể rỗng; Mức chất lỏng phải nhấn chìm hoàn toàn cánh quạt trước khi khởi động động cơ, để tránh hao mòn cánh quạt PTFE khi chạy khô.

3. Kiểm soát sốc nhiệt độ: Ngăn chặn sự luân phiên nóng lạnh đột ngột, tốc độ làm nóng-làm mát không được vượt quá 12oC mỗi giờ, giảm nguy cơ bong tróc lớp lót do ứng suất nhiệt.

4. Quản lý mức chất lỏng: Mức chất lỏng vận hành phải được duy trì trong khoảng 50% -80% tổng thể tích bể; mức chất lỏng quá thấp sẽ gây ra hiện tượng tiếp xúc với bánh công tác và mài mòn lớp lót.

5. Nghiêm cấm sửa đổi: Không thực hiện hàn, khoan, cắt tại chỗ đối với vỏ bể hoặc trục khuấy; nhiệt độ cao sẽ phá hủy hiệu suất liên kết của lớp lót PTFE.

6. Phòng ngừa vật lạ: Tránh các mảnh kim loại cứng lọt vào khoang bể; các mảnh vụn cứng sẽ làm xước bề mặt lớp lót khi cọ rửa có khuấy trộn quay.

Hướng dẫn bảo trì định kỳ

1. Kiểm tra lớp lót định kỳ: Tiến hành quét rò rỉ tia lửa toàn bộ tường 8-12 tháng một lần. Chú trọng kiểm tra vị trí xuyên trục khuấy, các mối nối vòi phun và vùng đáy bể dễ bị mài mòn.

2. Kiểm tra định kỳ hệ thống khuấy trộn: Mỗi ca quan sát tiếng ồn khi chạy của động cơ và độ rung của trục; rung quá mức phải dừng thiết bị để khắc phục sự cố, tránh va chạm làm trầy xước lớp lót cánh quạt.

3. Vệ sinh bể trong: Ngừng khuấy trộn và làm nguội bể hoàn toàn trước khi mở cửa cống để vệ sinh; chỉ sử dụng bàn chải mềm và xả dung môi tương thích; Bàn chải dây thép hoặc dụng cụ cạo cứng đều bị nghiêm cấm.

4. Bảo trì mặt bích và phốt trục: Kiểm tra các miếng đệm PTFE và các bộ phận phốt trục hàng quý; thay thế kịp thời các bộ phận làm kín bị biến dạng do lão hóa để tránh rò rỉ chất lỏng tuần hoàn.

5. Bảo vệ lớp vỏ ngoài: Đối với bể khuấy lắp đặt ngoài trời, kiểm tra lớp sơn chống gỉ 2 năm một lần, sửa chữa lớp sơn bong tróc để bảo vệ lớp vỏ thép cacbon khỏi bị ăn mòn trong khí quyển.

6. Dự trữ phụ tùng thay thế: Bảo quản cánh quạt được lót bằng PTFE phù hợp và các phụ kiện làm kín trong kho; phụ tùng kim loại thông thường không thể thay thế các bộ phận khuấy chống ăn mòn.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa Bể khuấy trộn chất lỏng hóa học lót PTFE này và bình trộn thông thường là gì?

Trả lời: Bể khuấy trộn này được định hướng để chống lắng đọng chất lỏng tuần hoàn dòng chảy liên tục và khuấy trộn đệm; thùng trộn tập trung vào việc trộn nguyên liệu theo mẻ không liên tục và đồng nhất hóa độ cắt cao.

Câu 2: Có được phép khởi động máy khuấy khi bình rỗng không?

Đáp: Nghiêm cấm. Cánh quạt phải được ngập hoàn toàn trong môi trường chất lỏng trước khi khởi động, chạy khô sẽ làm xước và mòn cánh quạt lót PTFE nhanh chóng.

Câu 3: Bể khuấy trộn này có thể xử lý chất lỏng tuần hoàn chứa các hạt rắn lơ lửng mịn không?

Trả lời: Có, hãy chọn phiên bản lớp lót dày 3mm cho môi trường cọ rửa hạt lơ lửng, vui lòng cung cấp thông tin về thành phần trung bình để chúng tôi đánh giá kỹ thuật.

Câu hỏi 4: Nó có thể kết nối với đường ống lót flo hiện có để tạo thành vòng tuần hoàn chất lỏng liên tục không?

Trả lời: Nó tuân theo tiêu chuẩn mặt bích lót đầy đủ thống nhất HG20536, hỗ trợ lắp ghép liền mạch với các phụ kiện đường ống lót đầy đủ dòng PTFE.

Câu 5: Mỗi bể khuấy sẽ vượt qua những cuộc kiểm tra nào trước khi giao hàng cho nhà máy?

Trả lời: Mỗi bể đều trải qua quá trình quét tia lửa toàn bộ thành, thử nghiệm duy trì áp suất thủy lực và thử nghiệm chạy khuấy trộn tĩnh để xác minh hiệu suất của hệ thống khuấy.

Q6: Những mặt hàng nào được bao gồm trong phạm vi bảo hành chính thức?

A: Vỏ thép cacbon bảo hành kết cấu 10 năm; Lớp lót PTFE bảo hành 5 năm (không bao gồm vết xước nhân tạo, tác động của vật thể lạ và hư hỏng do vận hành sai); phụ kiện động cơ khuấy và cánh quạt bảo hành 2 năm.
