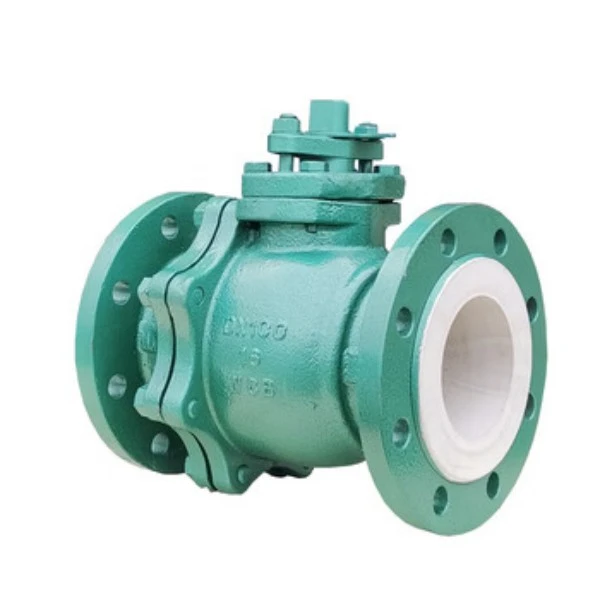

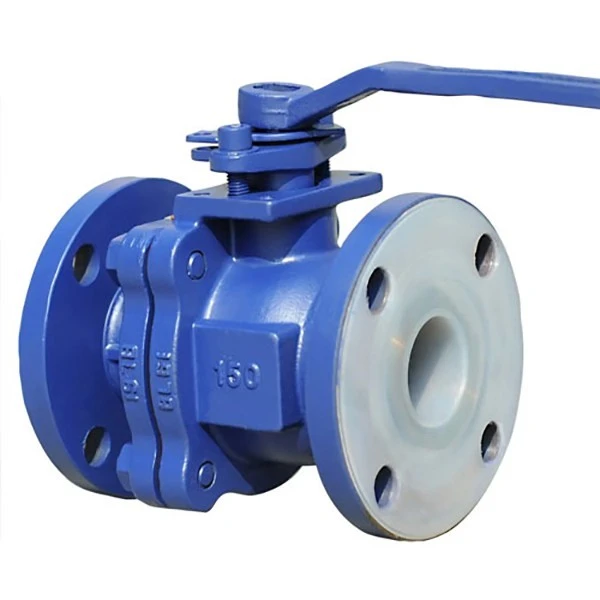

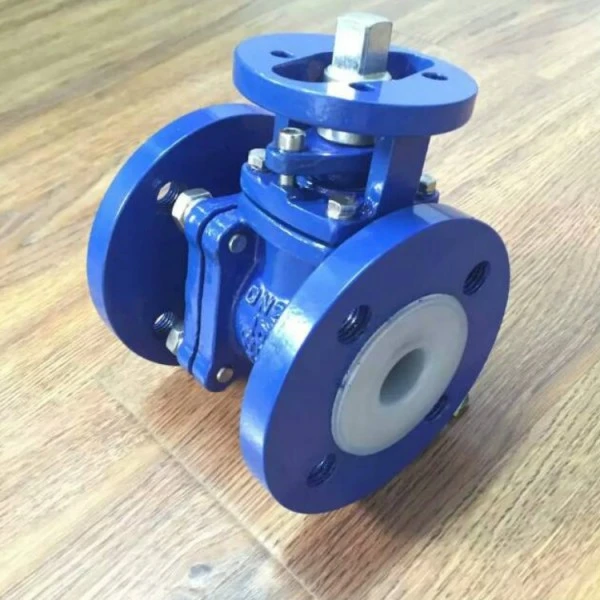

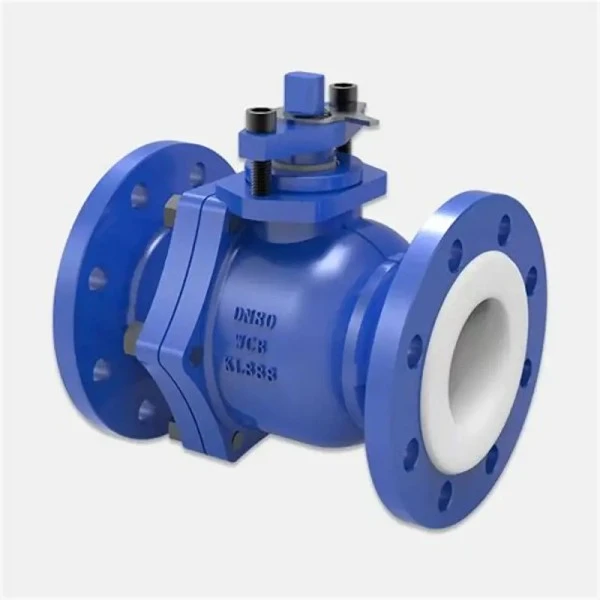

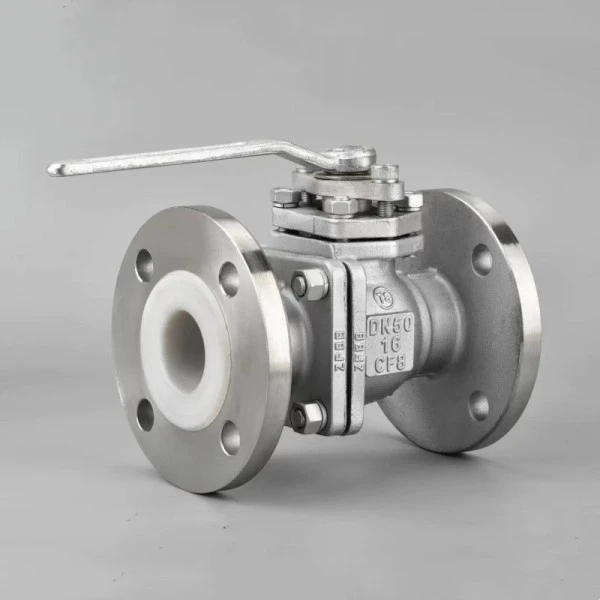

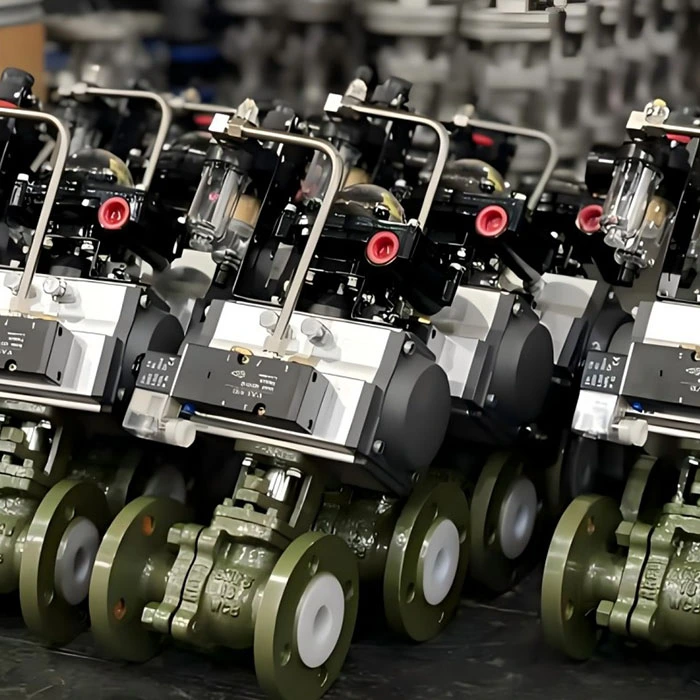

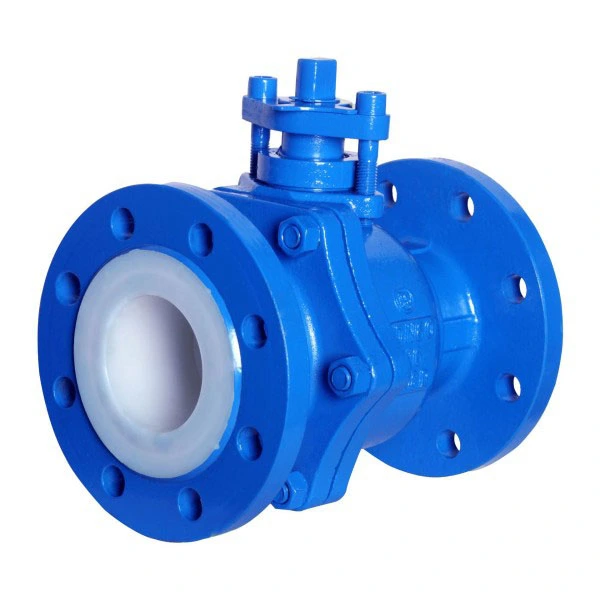

Van điều khiển sản xuất hóa chất lót PTFE của nhà máy Zhuoyan là thiết bị kiểm soát dòng chảy chuyên dụng được thiết kế cho các điều kiện dịch vụ ăn mòn trong dây chuyền sản xuất hóa chất. Van kết hợp với lớp lót polytetrafluoroethylene (PTFE) đóng vai trò là rào cản giữa môi trường xử lý và thân van kim loại, ngăn ngừa ăn mòn và nhiễm bẩn. Lớp lót PTFE được áp dụng cho tất cả các bộ phận bị ướt của van, bao gồm cả bên trong thân van và các bề mặt bịt kín. Cấu trúc này cho phép van xử lý nhiều loại chất lỏng ăn mòn trong khi vẫn duy trì độ bền cơ học được cung cấp bởi thân thép cacbon hoặc thép không gỉ. Van điều khiển có thể được cấu hình bằng bộ truyền động bằng khí nén hoặc điện để điều khiển dòng chảy tự động trong các quy trình công nghiệp.
| tham số | Đặc điểm kỹ thuật |
| Đường kính danh nghĩa | DN15 đến DN600 (thay đổi tùy theo loại van) |
| Đánh giá áp suất | PN10, PN16, Class 150 (điển hình 1,6 MPa) |
| Vật liệu cơ thể | Thép cacbon, thép không gỉ |
| Vật liệu lót | PTFE, độ dày ≥ 3 mm |
| Tùy chọn lót | PFA, FEP có sẵn theo yêu cầu |
| Phạm vi nhiệt độ | -180°C đến 160°C (tiêu chuẩn) |
| Kiểu kết nối | Mặt bích (DIN, ANSI, JIS) |
| Tùy chọn thiết bị truyền động | Tay quay bằng tay, màng ngăn khí nén, điện |
| Đặc điểm dòng chảy | Tỷ lệ tuyến tính, bằng nhau |
| Tỷ lệ rò rỉ | Có thể tùy chỉnh |
| Thông số kỹ thuật có thể thay đổi tùy theo loại và kích thước van. Liên hệ với Zhuoyan để biết dữ liệu chi tiết về từng mô hình. | |
Van điều khiển sản xuất hóa chất lót PTFE hoạt động theo nguyên tắc cơ bản là hạn chế và điều chế dòng chảy. Van có bộ phận đóng—chẳng hạn như phích cắm, đĩa hoặc quả bóng—di chuyển bên trong thân lót để thay đổi diện tích dòng chảy đi qua. Khi bộ truyền động nhận được tín hiệu điều khiển, nó sẽ định vị bộ phận đóng so với đế van. Ở vị trí mở hoàn toàn, đường dẫn dòng chảy có lực cản tối thiểu. Khi bộ phận đóng di chuyển về phía chỗ ngồi, diện tích dòng chảy giảm xuống, tạo ra sự sụt giảm áp suất làm giảm tốc độ dòng chảy. Lớp lót PTFE đảm bảo rằng chất ăn mòn chỉ tiếp xúc với bề mặt fluoropolymer trơ, trong khi các thành phần kim loại mang lại tính toàn vẹn về cấu trúc và khả năng ngăn chặn áp suất. Đối với van điều khiển kiểu quả cầu, phích cắm di chuyển tuyến tính so với mặt tựa. Đối với thiết kế kiểu cánh bướm, đĩa quay từ 0° đến 90° để điều chỉnh dòng chảy. Độ dày lớp lót thường từ 3 mm trở lên, tạo ra một rào cản bền vững chống lại sự tấn công và thẩm thấu của hóa chất.
· Chống ăn mòn:Lớp lót PTFE cung cấp khả năng bảo vệ chống lại nhiều loại hóa chất ăn mòn, bao gồm axit clohydric, axit sulfuric, axit nitric và các dung môi hữu cơ khác nhau. Tính trơ hóa học của PTFE làm cho nó phù hợp cho các ứng dụng mà van kim loại sẽ bị xuống cấp nhanh chóng.
· Bảo vệ độ tinh khiết của quy trình:Lớp lót trơ ngăn chặn sự rò rỉ ion kim loại vào chất lỏng xử lý, làm cho van phù hợp với các ứng dụng cấp dược phẩm và thực phẩm nơi độ tinh khiết của sản phẩm là rất quan trọng.
· Hoạt động ma sát thấp:PTFE thể hiện hệ số ma sát thấp, làm giảm mô-men xoắn vận hành và giảm thiểu sự mài mòn trên bề mặt bịt kín. Đặc tính này góp phần mang lại hiệu suất điều khiển ổn định trong thời gian sử dụng kéo dài.
· Kiểm soát rò rỉ:Lớp lót PTFE kết hợp với các bố trí bịt kín thân thích hợp mang lại khả năng tắt.
· Phạm vi nhiệt độ:Van lót PTFE thường hoạt động từ -180°C đến 160°C (với một số thiết kế mở rộng đến 180°C), đáp ứng nhiều yêu cầu về nhiệt độ của quá trình hóa học.
Van điều khiển sản xuất hóa chất lót Zhuoyan PTFE được sử dụng trong nhiều ngành công nghiệp nơi chất lỏng ăn mòn cần phải xử lý:
· Xử lý hóa học:Sản xuất axit, nhà máy clo-kiềm, hệ thống xử lý dung môi và quy trình tổng hợp hóa học.
· Sản xuất dược phẩm:Sản xuất API, thu hồi dung môi và hệ thống làm sạch tại chỗ trong đó độ tinh khiết của sản phẩm là điều cần thiết.
· Công nghiệp hóa dầu:Xử lý phương tiện ăn mòn trong các đơn vị sản xuất lọc và hóa dầu.
· Sản xuất hóa chất tốt:Sản xuất thuốc nhuộm và bột màu, tổng hợp hóa chất đặc biệt.
· Ứng dụng môi trường:Xử lý nước thải, khử lưu huỳnh khí thải và xử lý chất thải hóa học.
· Công nghiệp thực phẩm:Chế biến thực phẩm có tính axit trong đó chỉ riêng thép không gỉ là không đủ để chống ăn mòn.
· Bảo vệ mặt bích:Không tháo các tấm che mặt bích cho đến khi van sẵn sàng để lắp đặt. Mặt bích PTFE có thể bị hỏng do va đập, thay đổi nhiệt độ hoặc vật lạ. Nếu việc kiểm tra yêu cầu tháo nắp, hãy thay nắp ngay sau khi kiểm tra.
· Lựa chọn miếng đệm:Khi kết nối với mặt bích kim loại của các vật liệu khác nhau, hãy sử dụng miếng đệm thích hợp để bảo vệ mặt mặt bích PTFE. Nói chung, không cần thêm miếng đệm khi kết nối với mặt bích lót PTFE tương thích.
· Quản lý nhiệt độ:Nếu rò rỉ xảy ra ở nhiệt độ cao, trước tiên hãy giảm nhiệt độ hệ thống xuống mức nhiệt độ môi trường xung quanh trước khi điều tra nguyên nhân. Tránh thực hiện điều chỉnh khi van còn nóng.
· Không hàn:Không thực hiện các thao tác hàn trên hoặc gần van đã lắp đặt vì nhiệt có thể làm hỏng vĩnh viễn lớp lót PTFE.
· Siết chặt bu-lông:Siết chặt đều các đai ốc mặt bích theo đường chéo với mô men xoắn thích hợp. Nếu rò rỉ vẫn tiếp tục sau khi siết chặt, hãy kiểm tra mặt bích PTFE xem có vết xước hoặc vết lõm nào có thể cần làm mịn bằng giấy nhám mịn không.
· Hướng dòng chảy:Khi lắp đặt van có yêu cầu về hướng, đảm bảo hướng dòng chảy khớp với mũi tên được đánh dấu trên thân van.
· Kho:Bảo quản van ở khu vực trong nhà khô ráo, thoáng mát. Không xếp chồng các van lên nhau. Để bảo quản lâu dài, hãy giữ các bộ phận bịt kín ở vị trí hơi mở để tránh biến dạng vĩnh viễn các bề mặt bịt kín.
· Vận hành bằng tay:Không sử dụng đòn bẩy bổ sung (ví dụ: phần mở rộng đường ống) để buộc vận hành van. Chỉ áp dụng lực thủ công hợp lý.
· Kiểm tra thường xuyên:Tiến hành kiểm tra trực quan định kỳ bên ngoài thân van xem có dấu hiệu ăn mòn hoặc rò rỉ hay không. Trong quá trình ngừng hoạt động theo kế hoạch, hãy kiểm tra lớp lót PTFE bên trong xem có bị đổi màu, nứt, phồng rộp hoặc bong tróc hay không. Thực hiện kiểm tra vận hành để đảm bảo chuyển động trơn tru từ vị trí mở hoàn toàn đến đóng hoàn toàn.
· Vệ sinh đúng cách:Sử dụng chất tẩy rửa nhẹ và nước để làm sạch. Tránh các hóa chất khắc nghiệt có thể không tương thích với PTFE và không bao giờ sử dụng các dụng cụ làm sạch có tính ăn mòn như bàn chải sắt. Vật liệu mài mòn có thể làm xước bề mặt PTFE, làm ảnh hưởng đến đặc tính chống dính của nó và tạo ra con đường tấn công hóa học.
· Bôi trơn:Chỉ bôi chất bôi trơn cho các bộ phận cơ khí như ren trục và cụm bộ truyền động. Không bôi chất bôi trơn lên các bề mặt PTFE tiếp xúc với môi trường xử lý vì lớp lót vốn có khả năng tự bôi trơn.
· Thay thế thành phần:Thay thế các miếng đệm và vòng đệm theo lịch bảo trì phòng ngừa hoặc khi có dấu hiệu hao mòn hoặc rò rỉ đầu tiên. Các bộ phận này được thiết kế như những bộ phận hy sinh và việc thay thế chúng kịp thời sẽ bảo vệ cụm van đắt tiền hơn.
· Biện pháp phòng ngừa khi xử lý:Trong quá trình lắp đặt và bảo trì, hãy cẩn thận để tránh trầy xước hoặc lõm vào lớp lót. Những vết xước sâu thể hiện những điểm hư hỏng tiềm ẩn. Bảo vệ van khỏi ánh nắng trực tiếp trong quá trình bảo quản vì tiếp xúc với tia cực tím có thể làm giảm chất lượng PTFE theo thời gian.
· Kiểm tra sau bảo trì:Sau khi bảo trì hoặc sửa chữa, hãy kiểm tra van theo các tiêu chuẩn liên quan trước khi đưa nó trở lại hoạt động bình thường. Đảm bảo tất cả các van được sửa chữa đều đáp ứng các yêu cầu về rò rỉ và hiệu suất trước khi lắp đặt.
Câu hỏi 1: Van điều khiển lót PTFE có thể xử lý những phương tiện nào?
A1:Van lót PTFE phù hợp với hầu hết các môi trường ăn mòn bao gồm axit clohydric, axit sulfuric, axit nitric, dung môi hữu cơ và các thuốc thử hóa học khác nhau. PTFE có khả năng chống lại hầu hết các hóa chất ngoại trừ kim loại kiềm nóng chảy và flo nguyên tố.
Câu 2: Nhiệt độ hoạt động tối đa là bao nhiêu?
A2:Van lót PTFE tiêu chuẩn hoạt động ở nhiệt độ lên tới 160°C. Một số thiết kế với lớp lót PTFE đã được sửa đổi hoặc lớp lót fluoropolymer thay thế có thể cung cấp phạm vi nhiệt độ mở rộng lên tới 180°C.
Câu 3: Van có thể được sử dụng để điều khiển tiết lưu không?
A3: Có, đây là van điều khiển được thiết kế để điều chỉnh dòng chảy. Với cấu hình bộ truyền động và định vị thích hợp, nó cung cấp khả năng kiểm soát dòng chảy chính xác với các đặc tính tỷ lệ tuyến tính hoặc bằng nhau.
Q4: Làm cách nào để chọn bộ truyền động chính xác?
A4:Việc lựa chọn bộ truyền động phụ thuộc vào kích thước van, áp suất vận hành, mô-men xoắn ngắt yêu cầu và tính khả dụng của tín hiệu điều khiển. Bộ truyền động màng khí nén thường được sử dụng để điều khiển điều biến, trong khi bộ truyền động điện được sử dụng khi không có nguồn cung cấp khí nén.
Câu 5: Cần bảo trì những gì?
A5:Bảo trì định kỳ bao gồm kiểm tra trực quan định kỳ, kiểm tra vận hành, làm sạch bằng chất tẩy rửa nhẹ, bôi trơn các bộ phận cơ khí và thay thế các miếng đệm và vòng đệm kịp thời.
Q6: Thời gian dẫn điển hình là gì?
A6:Thời gian thực hiện thay đổi tùy theo đặc điểm kỹ thuật và số lượng. Liên hệ với Zhuoyan để biết lịch trình sản xuất hiện tại và ước tính giao hàng.
Q7: Cấu hình tùy chỉnh có sẵn không?
A7:Có, Zhuoyan cung cấp khả năng tùy chỉnh về vật liệu thân máy, loại lớp lót, tùy chọn bộ truyền động và tiêu chuẩn kết nối để đáp ứng các yêu cầu quy trình cụ thể.
