Van điều khiển hóa chất công nghiệp lót PTFE thuộc thành phần đường ống điều tiết tự động, khác với van bi có lớp lót thông thường. Nó không chỉ đơn giản là mở hoặc tắt chất lỏng mà còn thực hiện việc điều chỉnh liên tục tốc độ dòng chảy, áp suất đường ống và mức chất lỏng trung bình cho các vòng sản xuất hóa chất khép kín. Van điều khiển bằng kim loại thông thường sẽ nhanh chóng bị ăn mòn bởi chất lỏng hóa học mạnh; nguy cơ mài mòn lớp phủ bề mặt của van điều khiển được phun PFA thông thường khi cọ rửa tiết lưu thường xuyên. Van điều khiển của chúng tôi sử dụng đầy đủ các bộ phận dẫn dòng được lót bằng PTFE bao gồm thân van, nút van và mặt tựa. Nó có thể hợp tác với hệ thống điều khiển tự động DCS và khớp với đường ống, khuỷu và chốt lót bằng PTFE để xây dựng mạng lưới vận chuyển tự động chống ăn mòn hoàn chỉnh, được sử dụng rộng rãi trong các dự án xử lý môi trường ăn mòn tự động của các công viên hóa chất ở nước ngoài.

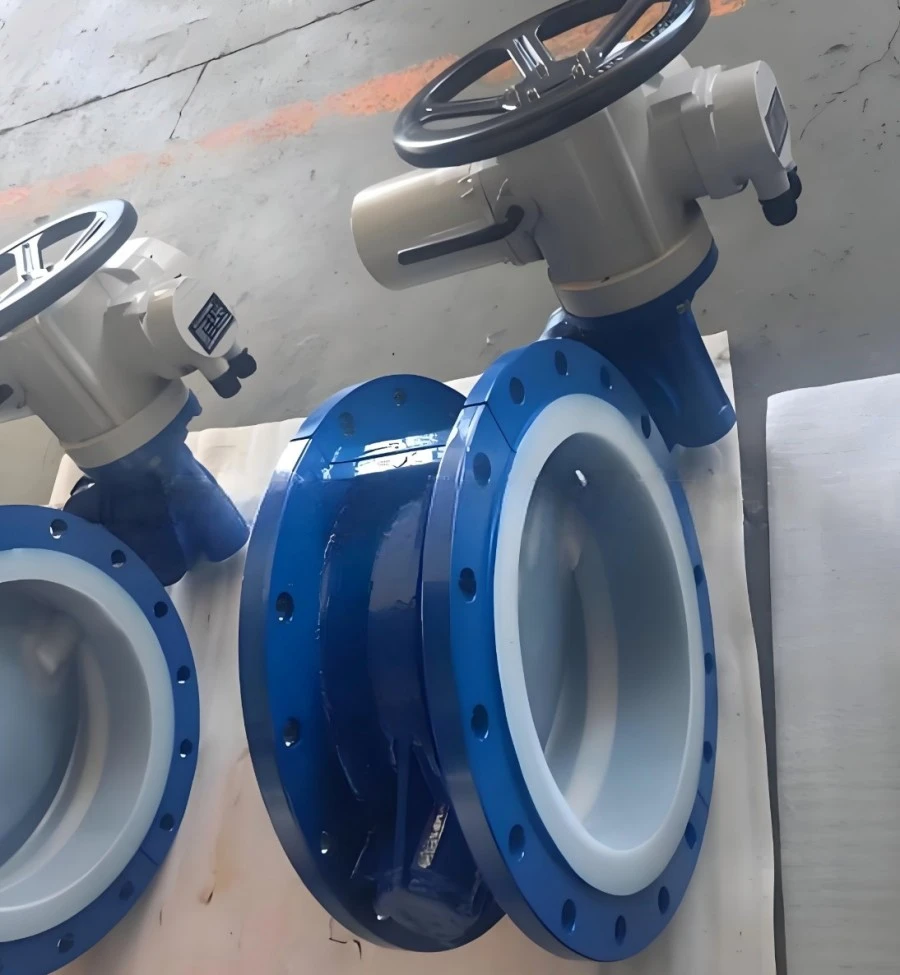

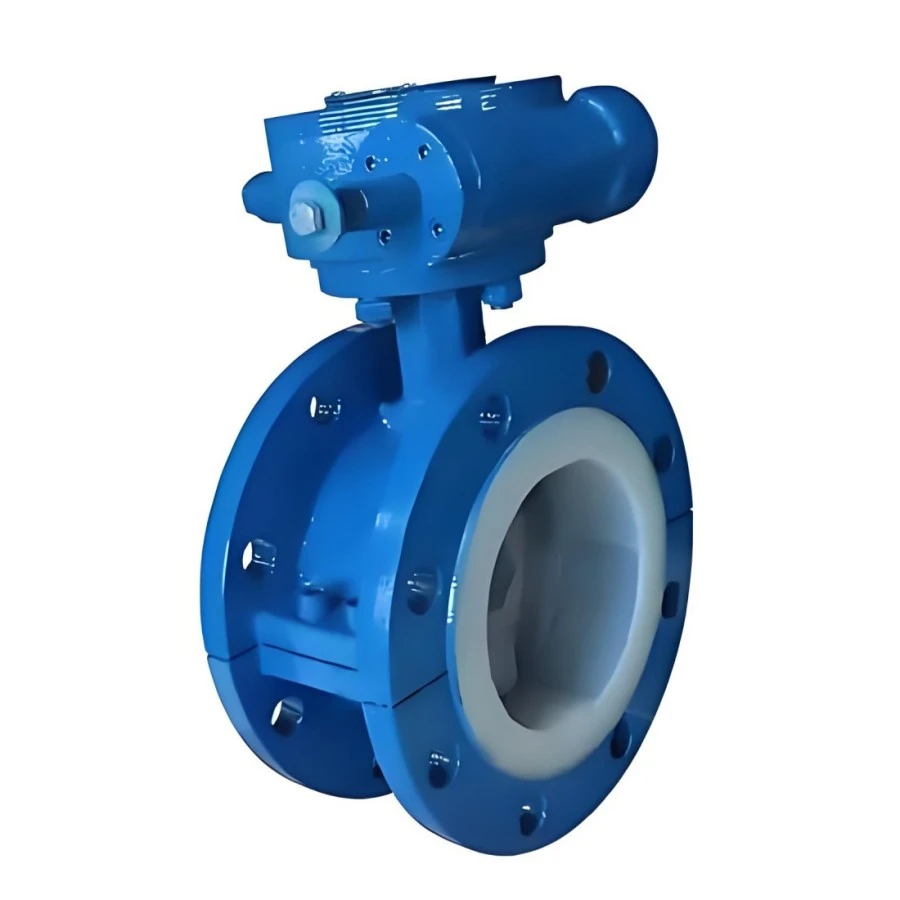

Van điều khiển hóa chất công nghiệp lót PTFE là van điều tiết tiết lưu chống ăn mòn đặc biệt dành cho đường ống hóa chất công nghiệp. Nó bao gồm thân van bằng thép carbon với lớp lót hoàn toàn bằng PTFE, lớp trang trí bên trong được bọc bằng PTFE (phích cắm, chỗ ngồi) và bộ truyền động bằng tay/khí nén/điện tùy chọn. Chức năng cốt lõi của nó là điều chỉnh tiết lưu liên tục: bằng cách thay đổi mặt cắt ngang của dòng chảy bên trong thân van, nó sẽ tự động điều chỉnh lưu lượng, áp suất hoặc áp suất ngược của môi trường dòng chảy ăn mòn. Tất cả các bề mặt tiếp xúc trung bình đều được bao phủ hoàn toàn bằng vật liệu PTFE để tránh xói mòn do chất lỏng chứa axit, kiềm và flo trong quá trình cọ rửa tiết lưu thường xuyên. Nó được lắp đặt trên đường ống xử lý và liên kết với hệ thống điều khiển công nghiệp, thuộc bộ phận điều chỉnh chứ không phải là van ngắt đơn giản và kết nối với hệ thống đường ống lót flo bằng mặt bích chống ăn mòn toàn bộ HG20536.
| Mục tham số | Dữ liệu kỹ thuật tiêu chuẩn |
| Tên sản phẩm đầy đủ | Van điều khiển hóa chất công nghiệp lót PTFE |
| Đường kính danh nghĩa | DN15 ~ DN300 |
| Vật liệu thân van | Thân van bằng thép carbon với lớp lót hoàn toàn bằng PTFE |
| Độ dày lót | 2 mm (môi trường axit-kiềm thông thường) / 3 mm (môi trường cọ rửa có chứa flo) |
| Loại thiết bị truyền động | Hướng dẫn sử dụng / Khí nén / Thiết bị truyền động điện tùy chọn |
| Nhiệt độ làm việc | -180oC ~ 220oC |
| Áp suất danh nghĩa | PN16 (0-1,6MPa); chống chân không xuống tới -0,08 MPa |
| Tiêu chuẩn mặt bích | Mặt bích chống ăn mòn được lót hoàn toàn bằng PTFE HG20536 |
| Chức năng điều khiển | Điều chỉnh tiết lưu liên tục dòng chảy/áp suất/áp suất ngược |
1. Lớp lót PTFE toàn bộ được làm ướt cho điều kiện cọ rửa tiết lưu Thân van, phích cắm và đế van đều được bảo vệ bằng lớp lót PTFE. Nó chống lại sự cọ rửa môi trường liên tục được tạo ra trong quá trình tiết lưu thường xuyên, giải quyết khiếm khuyết bong tróc lớp phủ của van điều khiển kiểu phun.

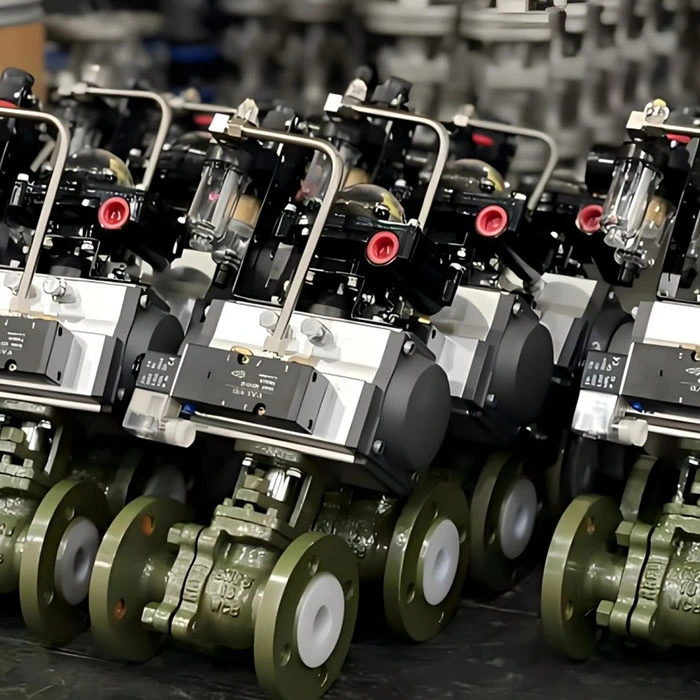

2. Cấu hình nhiều bộ truyền động cho sản xuất tự động Ba chế độ lái: thủ công, khí nén, điện. Phiên bản khí nén/điện có thể kết nối với hệ thống điều khiển công nghiệp DCS/PLC để thực hiện điều khiển tự động từ xa cho các xưởng hóa chất không người lái.
3. Hiệu suất tiết lưu ổn định trong môi trường ăn mòn Cấu trúc đường dẫn được tối ưu hóa làm giảm tác động của dòng chảy hỗn loạn bên trong khoang van, đảm bảo độ tuyến tính điều chỉnh ổn định trong điều kiện làm việc theo chu kỳ dài hạn.
4. Cấu trúc lớp lót không góc chết Khoang van, đầu vào-đầu ra trung bình và mặt bịt kín đạt được lớp phủ PTFE liên tục; không có điểm kim loại tiếp xúc, tránh ăn mòn kẽ hở trong điều kiện làm việc hỗn hợp trung bình.
5. Khả năng tương thích hệ thống mạnh mẽ Áp dụng tiêu chuẩn mặt bích đầy đủ thống nhất HG20536, kết nối liền mạch với đường ống, ống nối, khuỷu tay và thiết bị xử lý toàn bộ dòng PTFE của Zhuoyan để mua sắm một cửa.
6. Kiểm tra độ kín của bệ tiết lưu độc lập nghiêm ngặt Ngoài việc kiểm tra tia lửa thông thường, mọi van điều khiển đã hoàn thiện đều thực hiện kiểm tra độ kín của bệ tiết lưu đặc biệt để đảm bảo hiệu suất rò rỉ thấp trong trạng thái điều chỉnh.
Thích hợp cho các đường ống xử lý hóa chất trung bình ăn mòn tự động, có hồ sơ giao hàng đến các khu công nghiệp hóa chất ở Đông Nam Á và Trung Đông:
1. Dây chuyền sản xuất hóa chất tự động: Điều chỉnh dòng chảy của hỗn hợp axit và chất lỏng ăn mòn hữu cơ
2. Nhà máy hóa chất Fluoro: Điều chỉnh áp suất và lưu lượng cho đường ống vận chuyển axit flohydric
3. Ngành công nghiệp lithium năng lượng mới: Tự động điều tiết việc cung cấp nguyên liệu thô ăn mòn muối lithium
4. Xưởng hóa dược: Kiểm soát dòng chảy chính xác của chất trung gian ăn mòn có độ tinh khiết cao
5. Trạm xử lý chất thải-lỏng bảo vệ môi trường: Điều chỉnh lưu lượng thải axit/chất thải-kiềm ăn mòn
6. Hỗ trợ quá trình chỉnh lưu: Điều chỉnh áp suất ngược cho đường ống ngưng tụ ăn mòn đầu ra cột chưng cất
1. Gia công chính xác thân van bằng thép carbon, loại bỏ các vệt trên khoang bên trong và mặt bịt kín mặt bích.
2. Xử lý phun cát loại Sa2.5 khoang bên trong, cải thiện độ bền bám dính cho vật liệu lót PTFE.
3. Xử lý kích hoạt natri cho nguyên liệu thô PTFE; thực hiện dán chân không tương ứng cho các bộ phận thân van, phích cắm và bệ ngồi trong xưởng sạch.
4. Lắp ráp chính xác phần lót (phích cắm, chỗ ngồi) và bộ truyền động; gỡ lỗi hành trình cơ học và hành trình tiết lưu.
5. Kiểm tra nhiều hạng mục: Kiểm tra quét tia lửa toàn khoang 10KV; thử nghiệm mô phỏng mô phỏng tiết lưu độ kín của đế van đặc biệt; thử nghiệm giữ áp suất thủy lực.
6. Hiệu chuẩn lại hành trình cho bộ truyền động khí nén / điện; làm sạch khoang bên trong van.
7. Cổng mặt bích được bảo vệ bằng nắp chống trầy xước chuyên dụng của PTFE; đóng gói chống sốc cho lô hàng xuất khẩu van thành phẩm.
Câu 1: Sự khác biệt giữa van điều khiển lót PTFE và van bi lót thông thường là gì? Trả lời: Đây là van điều chỉnh tiết lưu để điều chỉnh lưu lượng / áp suất liên tục; van bi thông thường chỉ được sử dụng để cắt đóng mở hoàn toàn / đóng hoàn toàn, không thể thực hiện quy định vô cấp.
Câu hỏi 2: Van điều khiển hóa chất công nghiệp lót PTFE này có thể kết nối với hệ thống điều khiển tự động DCS không? Trả lời: Phiên bản bộ truyền động điện và khí nén hỗ trợ kết nối tín hiệu với hệ thống DCS/PLC để điều chỉnh tiết lưu tự động từ xa.
Câu 3: Van điều khiển này có áp dụng được cho môi trường cọ rửa chứa axit flohydric không? Trả lời: Chọn phiên bản lót PTFE dày 3mm nâng cấp cho môi trường cọ rửa có chứa flo, vui lòng thông báo trước thành phần môi trường.
Câu hỏi 4: Mỗi van điều khiển sẽ vượt qua những cuộc kiểm tra đặc biệt nào trước khi giao hàng? Trả lời: Mỗi van đều trải qua bài kiểm tra rò rỉ tia lửa, kiểm tra độ kín của van tiết lưu độc lập và kiểm tra giữ áp suất thủy lực.
Câu 5: Van điều khiển này có thể kết hợp trực tiếp với hệ thống đường ống lót PTFE hiện có không? Trả lời: Nó tuân theo tiêu chuẩn mặt bích lót đầy đủ thống nhất HG20536, tương thích trực tiếp với các thiết bị xử lý và phụ kiện đường ống lót flo đầy đủ của chúng tôi.
Q6: Phạm vi bảo hành cho van điều khiển lót là gì? A: Thân van bằng thép carbon được bảo hành kết cấu 10 năm; Lớp lót PTFE bảo hành 5 năm; phụ kiện thiết bị truyền động được bảo hành 2 năm, không bao gồm trầy xước nhân tạo và hư hỏng do vận hành sai.
